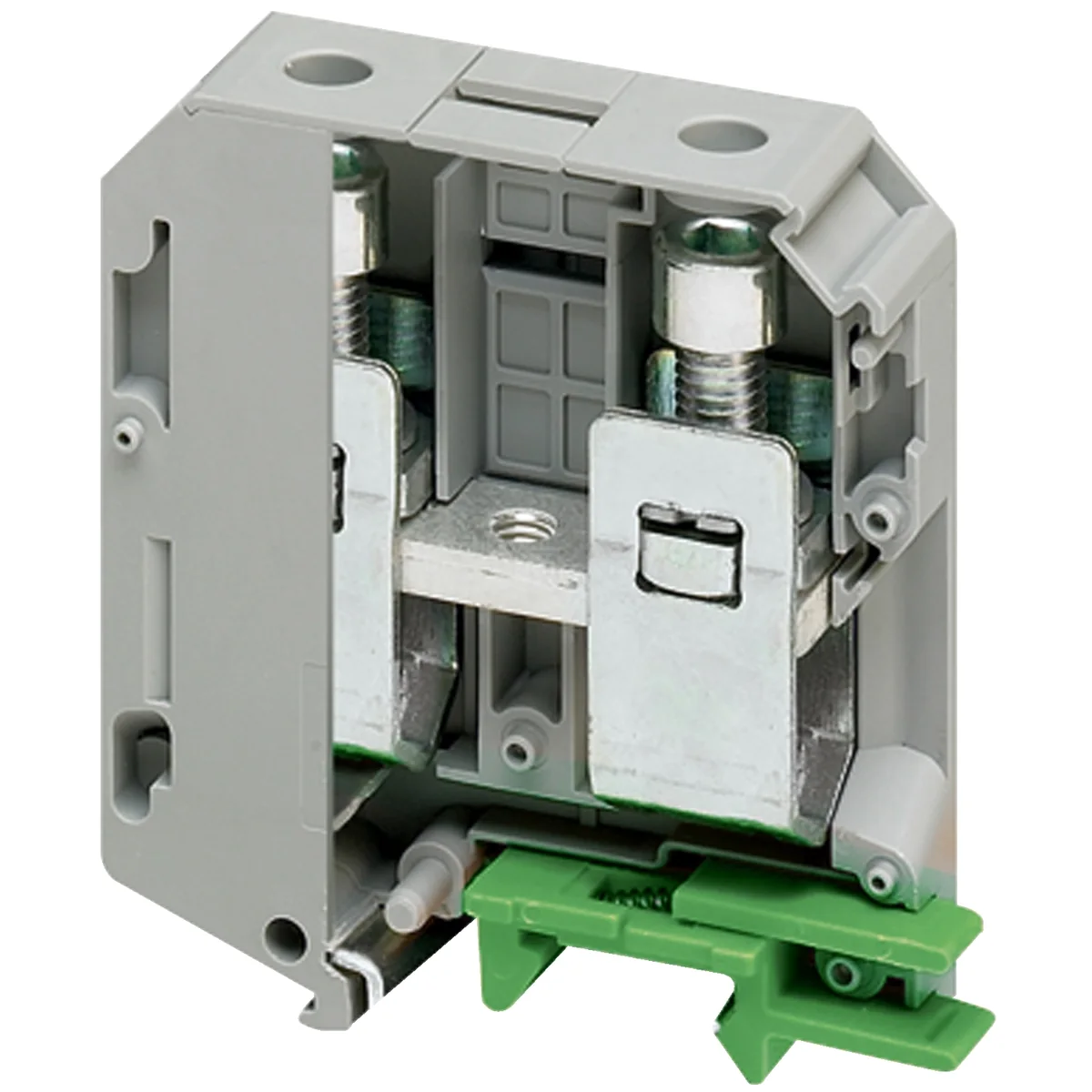

Bornera Conexion Universal Gris 70 MM2 Linergy NSYTRV702 Schneider
SKU NSYTRV702 · Unidad base: unit
Linergy TR es un bloque de terminales para Linergy. Pertenece a un bloque de terminales de paso linergy con una sección transversal nominal de 70 mm². La tensión de servicio nominal es 600 V conforme a cURus, 1000 V conforme a CSA y 1000 V conforme a EN/IEC 60947-7-1. La corriente nominal es de 192 A conforme a EN/IEC 60947-7-1 y 192 A conforme a CSA y cURus. Tiene tratamiento de superficie gris. Montaje mediante conexión de clip y lateralmediante terminales de borne atornillado de 1x1 de un solo nivel. Podría ser conexión y desconexión por destornillador. Es compatible con los armarios de espacio para Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Se vende en lotes de 10 unidades. La temperatura ambiente para operar es de -40 a 130 °C, de acuerdo con IEC 60216-1 y VDE 0304-T21. Certificación multiestándar (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Cumple con Green Premium (RoHS/REACH).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Linergy
- Nombre del Producto
- Linergy TR
- Tipo de Producto o Componente
- Bloque de terminales
- Nombre Corto del Dispositivo
- TRV
- Categoría de accesorios / repuestos
- Accesorio de conexión
- tipo de bloque de terminales
- Paso
- nivel de bornas
- 1
- tipo de montaje
- Ajustable en clip
- sección transversal nominal
- 70 mm²
- longitud
- 70.5 mm
- Color
- Gris
- cantidad por juego
- Juego de 10
- anchura
- 20.3 mm
- altura
- 87.5 mm
- conexiones - terminales
- 1 x terminal de tornillo, estado 1 hacia arriba - tipo de cable: M8) 1 x terminal de tornillo, estado 1 hacia abajo - tipo de cable: M8)
- Número de conexiones
- 2
- posición de conexión
- De lado
- número de entrada de medición
- 1
- sección transversal de cable
- 25…70 mm², sólido cable Con terminal 25…70 mm², sólido cable Sin terminal 25…70 mm², Flexible cable Con terminal 16…95 mm², Flexible cable Sin terminal
- par de apriete
- 8…10 N.m
- longitud de cable pelado para conectar bornas
- 24 mm
- tipo de herramienta
- Conexión, estado 1 destornillador Desconexión, estado 1 destornillador
- [Ue] tensión asignada de empleo
- 1000 V acorde a EN/IEC 60947-7-1 1000 V CSA 600 V UL
- corriente nominal (In)
- 192 A acorde a EN/IEC 60947-7-1 192 A CSA 192 A UL
- material
- Poliamida 6/6: caja aislante Aleación de cobre: conector y tornillo Aleación de cobre: enlace de conexión Acero al cromo-níquel: resorte
- 2 en armario
- 0.01 a 1 MHz acorde a IEC 60250 0.01 a 1 MHz acorde a VDE 0303-T4
- almohadilla plana
- 3.7 a 1 MHz
- resistividad
- 10000 MΩ.m acorde a IEC 60093 10000 MΩ.m acorde a VDE 0303-T30
- resistencia de superficie
- 1000 GOhm acorde a IEC 60093 1000 GOhm acorde a VDE 0303-T30
- resistencia al desplazamiento
- 500 CTI (> 400 kB) acorde a IEC 60093 500 CTI (> 400 kB) acorde a VDE 0303-T30
- resistencia a las llamas
- V0, grosor0.8 mm acorde a UL 94
- Peso del producto
- 195 g
- compatibilidad de gama
- PrismaSeT P Prisma G PrismaSet HD PrismaSeT Palt PanelSeT Mureva PrismaSeT XS TeSys
- Compatibilidad del producto
- Armarios Spacial
- Certificaciones de Producto
- DNV CSA UL VDE GL
- fuerza dieléctrica
- 1000 V acorde a IEC 60243-1
- temperatura ambiente de funcionamiento
- -40…130 °C acorde a IEC 60216-1 -40…130 °C acorde a VDE 0304-T21
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 9.200 cm
- Paquete 1 Ancho
- 11.500 cm
- Paquete 1 Longitud
- 18.100 cm
- Peso del empaque (Lbs)
- 145.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 9.200 cm
- Paquete 2 Ancho
- 11.500 cm
- Paquete 2 Longitud
- 36.200 cm
- Paquete 2 Peso
- 1.659 kg
- Tipo de unidad de paquete 3
- S06
- Número de unidades en el paquete 3
- 480
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 92.968 kg
- Garantía (en meses)
- 18
