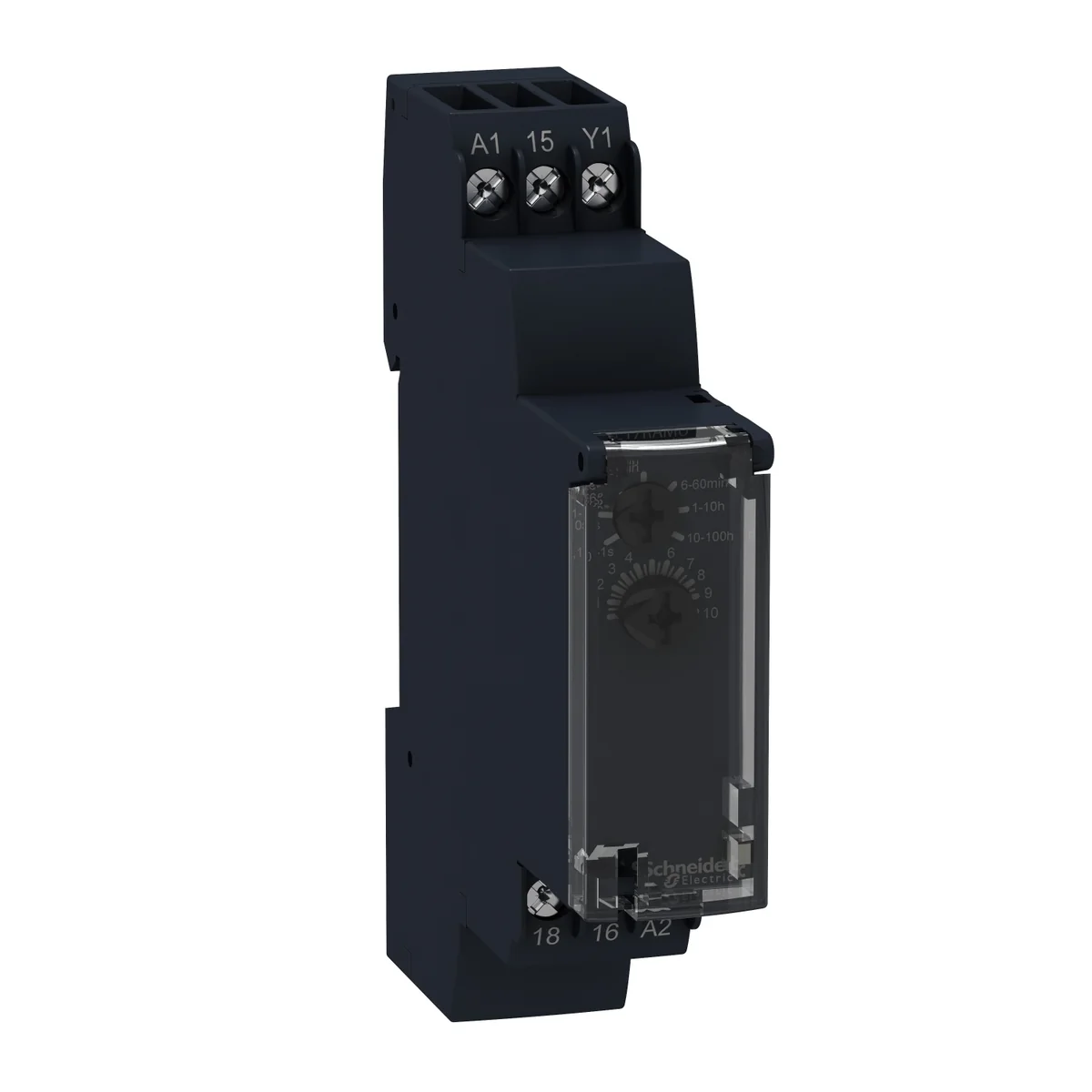

Rele Temporizador Al Reposo 1S-100 H 24 A 240 Vac 1NANC Zelio RE17RCMU Schneider

Características del producto

Gama de producto

Relés temporizadores Harmony

tipo de salida digital

Relé

Tipo de Producto o Componente

Reles temporizador modular

anchura

17.5 mm

Nombre Corto del Dispositivo

RE17R

tipo de tiempo de retraso

Retraso apagado

Rango de temporización

6...60 s 1...10 H 1...10 min 6...60 min 0.1...1 s 1...10 s 10...100 H

corriente de salida nominal

8 A

Tipo y composición de contactos

1 C/O

Material de contactos

Sin cadmio

altura

90 mm

profundidad

72 mm

tipo de control

Selector panel frontal

[Us] tensión de alimentación asignada

24...240 V CA 50/60 Hz 24 V DC

Rango de tensiones

0,85...1,1 Us

Frecuencia de alimentación

50...60 Hz +/- 5 %

release of input voltage

10 V

conexiones - terminales

Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido Sin terminal Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) Flexible Con terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal

Par de apriete

0.6…1 N.m acorde aIEC 60947-1

material de carcasa

Policarbonato

precisión de repetición

+/- 0.5 % acorde a IEC 61812-1

variación de temperatura

+/- 0,05 %/°C

variación de tensión

+/-0.2 %/V

precisión ajuste de temporización

+/- 10 % de escala completa en 25 °C acorde a IEC 61812-1

Time delay type

Retraso apagado - C- Off-delay relay w/ control signal

control signal pulse width

100 ms con carga en paralelo típico 30 ms típico

resistencia de aislamiento

100 MOhm en 500 V DC acorde a IEC 60664-1

tiempo de rearme

120 ms en desexcitación típico

factor de carga

100 %

consumo de potencia en VA

0…32 VA en 240 V AC

consumo de energía en W

0.6 W en 24 V DC

corriente mínima de conmutación

10 mA en 5 V DC

intensidad de conmutación máxima

8 A AC/DC

tensión máxima de conmutación

250 V AC

capacidad de corte

2000 VA

operating frequency

10 Hz

durabilidad eléctrica

100000 Ciclos para resistivo cables para - tipo de cable: 8 A en 250 V AC

Endurancia mecánica

10000000 Ciclos

fuerza dieléctrica

2.5 kV 1 mA/1 minuto 50 Hz acorde a IEC 61812-1

[Uimp] Tensión asignada de resistencia a los choques

5 kV durabilidad eléctrica 1,2/50 μs

power on delay

100 ms

marca

CE

distancia de desplazamiento

4 kV/3 acorde a IEC 60664-1

datos de fiabilidad de seguridad

B10d = 270000 MTTFd = 296.8 años

posición de montaje

Cualquier posición in relation to normal vertical mounting plane ((*))

soporte de montaje

Carril DIN de 35 mm acorde a IEC 60715

señalizaciones en local

Indicadores LED para encendida fija: reles excitado, sin temporización en curso Indicadores LED 80 % ON and 20 % OFF ((*)) para intermitente: temporización en curso Indicadores LED 5 % ON and 95 % OFF ((*)) para pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) ((*))

miembros transversales

C- Off-delay relay w/ control signal-1 C/O

Peso del producto

0.07 kg

Tipo de Control

Sin botón de prueba

Number of functions

1

funcionalidad

Off-delay timing ((*))

Código de compatibilidad

RE17

inmunidad a microcortes

20 ms

Normas

IEC 61000-6-4 IEC 61000-6-2 IEC 61000-6-3 2004/108/EC 2006/95/EC IEC 61812-1 IEC 61000-6-1

Certificaciones de Producto

cULus GL CSA

Temperatura ambiente de almacenamiento

-30…60 °C

Temperatura ambiente de funcionamiento

-20…60 °C

Grado de protección IP

IP20 acorde aIEC 60529 (bornero) "IP40" acorde aIEC 60529 (carcasa) IP50 acorde aIEC 60529 (panel frontal)

Resistencia a las vibraciones

20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

93 % sin condensación acorde a IEC 60068-2-30

compatibilidad electromagnética

Prueba de inmunidad ante descarga electroestática, estado 1 6 kV - tipo de cable: en contacto) level 3 ((*)) acorde a IEC 61000-4-2 Prueba de inmunidad ante descarga electroestática, estado 1 8 kV - tipo de cable: en aire) level 3 ((*)) acorde a IEC 61000-4-2 Susceptibilidad frente a campos electromagnéticos, estado 1 10 V/m - tipo de cable: 80 MHz a 1 GHz) level 3 ((*)) acorde a IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica, estado 1 1 kV - tipo de cable: clic conexión capacitivo) level 3 ((*)) acorde a IEC 61000-4-4 Prueba de inmunidad oscilatoria/ráfagas eléctrica, estado 1 2 kV - tipo de cable: directo) level 3 ((*)) acorde a IEC 61000-4-4 Pruebade inmunidad de ondas de choque 1,2/50 µs, estado 1 1 kV - tipo de cable: modo diferencial) level 3 ((*)) acorde a IEC 61000-4-5 Pruebade inmunidad de ondas de choque 1,2/50 µs, estado 1 2 kV - tipo de cable: modo común) level 3 ((*)) acorde a IEC 61000-4-5 Perturbaciones RF conducidas, estado 1 10 V - tipo de cable: 0,15...80 MHz) level 3 ((*)) acorde a IEC 61000-4-6 Prueba de inmunidad de huecos y caídas de tensión, estado 1 0 % - tipo de cable: 1 cycle ((*))) acorde a IEC 61000-4-11 Prueba de inmunidad de huecos y caídas de tensión, estado 1 70 % - tipo de cable: 25/30 cycles ((*))) acorde a IEC 61000-4-11 Emisiones conducidas y radiadas, estado 1 Clase B acorde a EN 55022

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

2.8 cm

Paquete 1 Ancho

7.4 cm

Paquete 1 Longitud

9.4 cm

Peso del empaque (Lbs)

80 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

40

Paquete 2 Altura

15 cm

Paquete 2 Ancho

30 cm

Paquete 2 Longitud

40 cm

Paquete 2 Peso

3.706 kg

Garantía (en meses)

18
