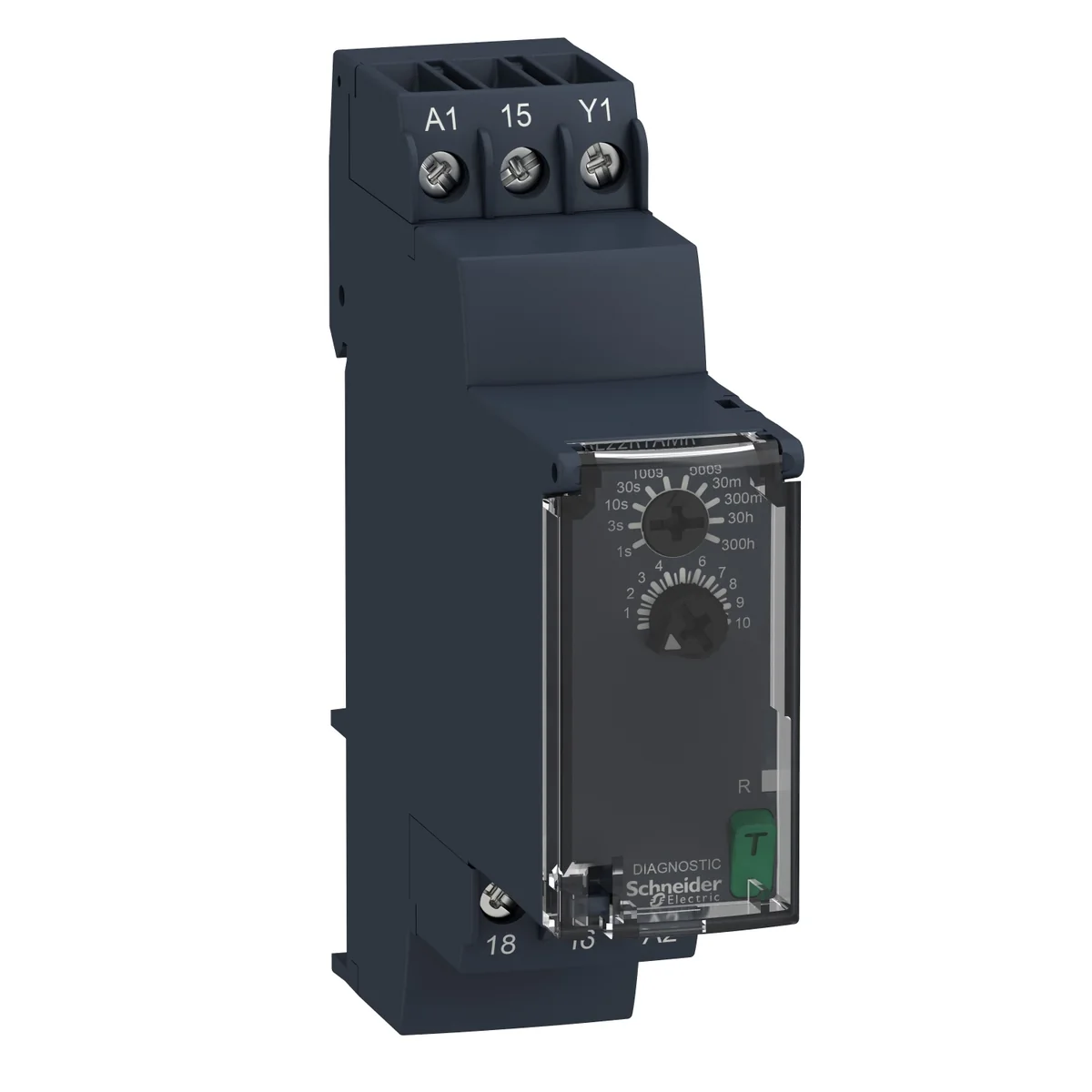

Relé Temporizador Electrónico A La Conexion, On-Delay 0.05S-300H 24-240 Vac/Vdc 1NANC Zelio RE22R1AMR Schneider

Características del producto

Gama de producto

Relés temporizadores Harmony

tipo de salida digital

Relé

Tipo de Producto o Componente

Reles temporizador modular

Nombre Corto del Dispositivo

RE22 ((*))

corriente de salida nominal

8 A

Tipo y composición de contactos

1 C/O cont. tempor.,sin cadmio

tipo de tiempo de retraso

Retardo a la puesta en marcha

Rango de temporización

3...30 s 30...300 s 10...100 s 0.05...1 s 1...10 s 30...300 H 30...300 min 0.3...3 s 3...30 H 3...30 min

tipo de control

Mando giratorio Diagnostic button ((*))

[Us] tensión de alimentación asignada

24...240 V CA/CC 50/60 Hz

Tensión de entrada de liberación

<= 2.4 V ((*))

Rango de tensiones

0,85...1,1 Us

Frecuencia de alimentación

50...60 Hz +/- 5 %

conexiones - terminales

Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido Sin terminal Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) Flexible Con terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal

Par de apriete

0.6…1 N.m acorde aIEC 60947-1

material de carcasa

Policarbonato

precisión de repetición

+/- 0.5 % acorde a IEC 61812-1

variación de temperatura

+/- 0,05 %/°C

variación de tensión

+/-0.2 %/V

precisión ajuste de temporización

+/- 10 % de escala completa en 25 °C acorde a IEC 61812-1

Time delay type

Retardo a la puesta en marcha - A- Power on-delay relay Retardo a la puesta en marcha - Aw- Power on-delay relay w/ retrigger/restart

ancho de pulso de la señal de control

100 ms con carga en paralelo 30 ms

resistencia de aislamiento

100 MOhm en 500 V DC acorde a IEC 60664-1

Tiempo de recuperación

120 ms en desexcitación

inmunidad a microcortes

10 ms

consumo de potencia en VA

3 VA en 240 V AC

consumo de energía en W

1.5 W en 240 V DC

capacidad de conmutación en VA

2000 VA

corriente mínima de conmutación

10 mA en 5 V DC

corriente conmutación máxima

8 A

tensión máxima de conmutación

250 V AC

durabilidad eléctrica

100000 Ciclos, 8 A en 250 V, AC-1 100000 Ciclos, 2 A en 24 V, DC-1

Endurancia mecánica

10000000 Ciclos

Tensión nominal de resistencia a los impulsos

5 kV para 1.2…50 µs acorde a IEC 60664-1

retardo de encendido

100 ms

distancia de desplazamiento

4 kV/3 acorde a IEC 60664-1

Categoría de sobretensión

III conforming to IEC 60664-1

datos de fiabilidad de seguridad

MTTFd = 308.2 años B10d = 280000 ((*))

posición de montaje

Cualquier posición

soporte de montaje

Carril DIN de 35 mm acorde a IEC 60715

LED de estado

Verde retroiluminación de LED - tipo de cable: Fijo) para dial pointer indication ((*)) Amarillo LED - tipo de cable: Fijo) para output relay energised ((*)) Amarillo LED - tipo de cable: fast flashing ((*))) para timing in progress and output relay de-energised ((*)) Amarillo LED - tipo de cable: slow flashing ((*))) para timing in progress and output relay energised ((*))

miembros transversales

A- Power on-delay relay-1 C/O Aw- Power on-delay relay w/ retrigger/restart-1 C/O

anchura

22.5 mm

Peso del producto

0.1 kg

Tipo de Control

Con botón de prueba

Number of functions

2

fuerza dieléctrica

2.5 kV para 1 mA/1 minuto en 50 Hz between relay output and power supply ((*)) con capacidad de sujeción: basic insulation ((*)) acorde a IEC 61812-1

Normas

UL 508 IEC 61812-1

directivas

Directiva de Baja Tensión 2006/95/CEE 2004/108/CE - compatibilidad electromagnética

Certificaciones de Producto

CE UL GL CCC EAC RCM CSA

Temperatura ambiente de funcionamiento

-20…60 °C

Temperatura ambiente de almacenamiento

-40…70 °C

grado de protección IP

"IP40" carcasa: conforming to IEC 60529 IP50 frontal: conforming to IEC 60529 IP20 terminales: conforming to IEC 60529

Grado de contaminación

3 acorde a IEC 60664-1

Resistencia a las vibraciones

20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6

resistencia a los choques

15 gn sin funcionamiento para 11 ms acorde a IEC 60068-2-27 5 gn en funcionamiento para 11 ms acorde a IEC 60068-2-27

humedad relativa

95 % en 25…55 °C

Compatibilidad electromagnética

Prueba de inmunidad ante oscilaciones rápidas - test level: 1 kV level 3 ((*)) (clic conexión capacitivo) conforming to IEC 61000-4-4 Prueba de inmunidad frente a sobretensión - test level: 1 kV level 3 ((*)) (modo diferencial) conforming to IEC 61000-4-5 Prueba de inmunidad frente a sobretensión - test level: 2 kV level 3 ((*)) (modo común) conforming to IEC 61000-4-5 Descarga electroestática - test level: 6 kV level 3 ((*)) (descarga de contacto) conforming to IEC 61000-4-2 Descarga electroestática - test level: 8 kV level 3 ((*)) (descarga de aire) conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: 10 V/m level 3 ((*)) (80 MHz...1 GHz) conforming to IEC 61000-4-3 Perturbaciones RF conducidas - test level: 10 V level 3 ((*)) (0,15...80 MHz) conforming to IEC 61000-4-6 Rajadas momentâneas rápidas - test level: 2 kV level 3 ((*)) (contacto directo) conforming to IEC 61000-4-4 Inmunidad frente a microrrupturas y caídas de tensión - test level: 30 % ((*)) (500 ms) conforming to IEC 61000-4-11 Inmunidad frente a microrrupturas y caídas de tensión - test level: 100 % (20 ms ((*))) conforming to IEC 61000-4-11

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

2.6 cm

Paquete 1 Ancho

8.2 cm

Paquete 1 Longitud

9.5 cm

Peso del empaque (Lbs)

92.0 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

40

Paquete 2 Altura

15.0 cm

Paquete 2 Ancho

30.0 cm

Paquete 2 Longitud

40.0 cm

Paquete 2 Peso

4.261 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

640

Paquete 3 Altura

75.0 cm

Paquete 3 Ancho

60.0 cm

Paquete 3 Longitud

80.0 cm

Paquete 3 Peso

76.676 kg

Garantía (en meses)

18
