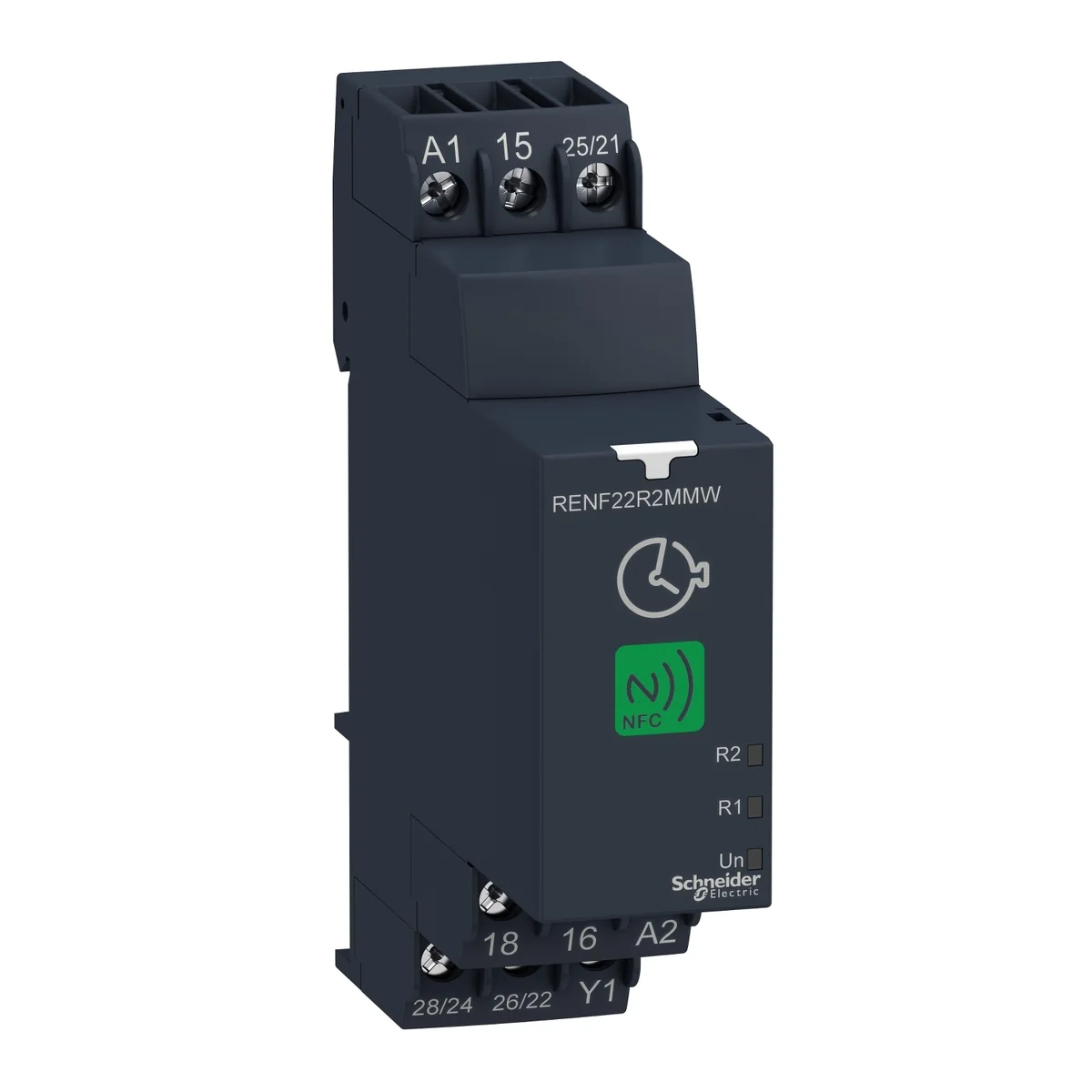

Rele Temporizador Multifuncion 24-240 Vac/Vdc 0.1S-999H 2NANC 3ENF22R2MMW Schneider

Características del producto

Gama de producto

Relés temporizadores Harmony

Tipo de Producto o Componente

NFC timer relay

Nombre Corto del Dispositivo

RENF22

App for product

Ecostruxure Industrial Device - tipo de cable: Descargable en Google Play store o Apple Store)

tipo de salida digital

Relé

corriente de salida nominal

8 A

Tipo y composición de contactos

2 C/O cont. tempor.,sin cadmio 1 C/O timed and instantaneous contact,sin cadmio

tipo de tiempo de retraso

Retardo a la puesta en marcha Retardo a la conexión y a la desconexión Retardo de impulsos Retardo asimétrico a la conexión y a la desconexión Intervalo Retraso apagado Parpadeo simétrico Safe-guard Estrella-triángulo Intermitencia asimétrica Biestable

Rango de temporización

0.05 s...999 h

Compatibilidad del producto

NG125

Tipo de Control

Sin botón de prueba

[Us] tensión de alimentación asignada

24...240 V CA/CC

Release input voltage

<= 2.4 V ((*))

Rango de tensiones

0,85-1,1 Un

Maximum RF power transmitted

0.0002 mW

NFC operating frequency

13.56 MHz

Frecuencia de alimentación

50...60 Hz +/- 5 %

conexiones - terminales

Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido Sin terminal Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) Flexible Con terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal

Par de apriete

0.6…1 N.m acorde aIEC 60947-1 0.6…1.0 N.m acorde aIEC 60947-1

material de carcasa

Policarbonato

precisión de repetición

+/-0.2 % para 10 s...999 h +/- 0.5 % para 100 ms...10 s +/- 0.7 % para 50...100 ms

variación de temperatura

+/- 0,05 %/°C

variación de tensión

+/-0.2 %/V

precisión ajuste de temporización

+/- 1 % para 1...999 h en 25 °C +/- 2 % para 1...3600 s en 25 °C +/- 20 ms para 100 ms...10 s en 25 °C +/- 30 ms para 50...100 ms en 25 °C

Time delay type

Retardo a la puesta en marcha - A- Power on-delay relay Retardo a la conexión y a la desconexión - Ac- On-delay and off-delay relay w/ control signal Retardo de impulsos - Ad- Pulse delayed relay w/ control signal Retardo de impulsos - Ah- Pulse delayed relay (single cycle) w/ control signal Retardo a la conexión y a la desconexión - Ak- Asymmetrical on-delay and off -delay relay w/ control signal Retardo a la puesta en marcha - At- Power on-delay relay w/ pause/summation (Y1) Intervalo - B- Single interval relay w/ control signal Intervalo - Bw- Double interval relay w/ control signal Retraso apagado - C- Off-delay relay w/ control signal Parpadeo simétrico - D- Symmetrical flashing relay (starting pulse-off) Parpadeo simétrico - Di- Symmetrical flashing relay (starting pulse-on) Parpadeo simétrico - Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1) Parpadeo simétrico - Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1) Intervalo - H- Interval relay Intervalo - Ht- Interval relay w/ pause/summation (Y1) Intermitencia asimétrica - Li- Asymmetrical flashing relay (starting pulse-on) Intermitencia asimétrica - Lt- Asymmetrical fl ashing relay (starting pulse-off) w/ pause/summation (Y1) Intermitencia asimétrica - Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1) Safe-guard - N- Safe-guard relay Safe-guard - O- Delayed Safe-guard relay Retardo de impulsos - P- Pulse delayed relay w/ fixed pulse length Retardo de impulsos - Pt- Pulse delayed relay w/ fixed pulse length and pause/summation Estrella-triángulo - Qt- Star-delta relay (2 CO outputs w/ split common) Estrella-triángulo - Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1) Biestable - TI- Bistable relay w/ control signal on Biestable - Tt- Retriggerable bistable relay w/ control signal on Intervalo - W- Interval relay w/ control signal off Intermitencia asimétrica - L- Asymmetrical flashing relay (starting pulse-off)

Control signal pulse width

100 ms con carga en paralelo 60 ms sin carga

resistencia de aislamiento

100 MOhm en 500 V DC acorde a IEC 60664-1

Recovery time

120 ms en desexcitación

consumo de potencia en VA

3 VA en 240 V AC

consumo de energía en W

1.5 W en 240 V DC 0.6 W en 24 V DC

capacidad de conmutación en VA

2000 VA

corriente mínima de conmutación

10 mA en 5 V

corriente conmutación máxima

8 A

tensión máxima de conmutación

250 V

durabilidad eléctrica

100000 Ciclos para resistivo cables para , 8 A en 250 V, AC

Endurancia mecánica

10000000 Ciclos

Rated impulse withstand voltage

5 kV 1,2/50 μs acorde a IEC 60664-1

power on delay

100 ms

distancia de desplazamiento

4 kV/3 acorde a IEC 60664-1

Categoría de sobretensión

III conforming to IEC 60664-1

fiabilidad de la función de seguridad

MTTFd = 227.5 years 100% de la corriente de línea

posición de montaje

Cualquier posición

soporte de montaje

Carril DIN de 35 mm acorde a IEC 60715

status LED

Marcado de la unidad, verde LED Fijo) para encendido R2, Naranja LED Fijo) para relay energised ((*)) AUMENTAR, Naranja LED Fijo) para relay energised ((*)) PARADA, verde LED Fijo) para communication status ((*)) Marcado de la unidad, verde LED fast blinking) para modo de diagnóstico R2, Naranja LED blinking ((*))) para timing in progress ((*)) AUMENTAR, Naranja LED blinking ((*))) para timing in progress ((*))

Maximum communication distance

10 mm

miembros transversales

A- Power on-delay relay-2 C/O Ac- On-delay and off-delay relay w/ control signal-2 C/O Ad- Pulse delayed relay w/ control signal-2 C/O Ah- Pulse delayed relay (single cycle) w/ control signal-2 C/O Ak- Asymmetrical on-delay and off -delay relay w/ control signal-2 C/O At- Power on-delay relay w/ pause/summation (Y1)-2 C/O B- Single interval relay w/ control signal-2 C/O Bw- Double interval relay w/ control signal-2 C/O C- Off-delay relay w/ control signal-2 C/O D- Symmetrical flashing relay (starting pulse-off)-2 C/O Di- Symmetrical flashing relay (starting pulse-on)-2 C/O Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 C/O Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 C/O H- Interval relay-2 C/O Ht- Interval relay w/ pause/summation (Y1)-2 C/O Li- Asymmetrical flashing relay (starting pulse-on)-2 C/O Lt- Asymmetrical fl ashing relay (starting pulse-off) w/ pause/summation (Y1)-2 C/O Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 C/O N- Safe-guard relay-2 C/O O- Delayed Safe-guard relay-2 C/O P- Pulse delayed relay w/ fixed pulse length-2 C/O Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-2 C/O Qt- Star-delta relay (2 CO outputs w/ split common)-2 C/O Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)-2 C/O TI- Bistable relay w/ control signal on-2 C/O Tt- Retriggerable bistable relay w/ control signal on-2 C/O W- Interval relay w/ control signal off-2 C/O L- Asymmetrical flashing relay (starting pulse-off)-2 C/O

sistema operativo

Androidversion >= V7.1 IOSversion >= V14.6

anchura

22.5 mm

Peso del producto

0.0904 kg

Number of functions

28

inmunidad a microcortes

10 ms

fuerza dieléctrica

2.5 kV para 1 mA/1 minuto en 50 Hz con capacidad de sujeción: between relay output and power supply with basic insulation con capacidad de sujeción: basic insulation ((*))

Normas

IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-4 EN 61812-1 IEC 61000-6-3

directivas

2014/35/UE - directiva de baja tensión 2014/53/UE - directiva de equipos de radio 2014/30/UE - compatibilidad electromagnética

Certificaciones de Producto

CE CSA KC UL CCC EAC DNV-GL

Temperatura ambiente de funcionamiento

-20…60 °C

Temperatura ambiente de almacenamiento

-40…70 °C

grado de protección IP

"IP40" carcasa: conforming to IEC 60529 "IP40" frontal: conforming to IEC 60529 IP20 terminales: conforming to IEC 60529

Grado de contaminación

3 acorde a IEC 60664-1

Resistencia a las vibraciones

20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6

resistencia a los choques

15 gn sin funcionamiento para 11 ms acorde a IEC 60068-2-27 5 gn en funcionamiento para 11 ms acorde a IEC 60068-2-27

humedad relativa

95 % en 25…55 °C

Compatibilidad electromagnética

Prueba de inmunidad ante descarga electroestática - test level: 6 kV level 3 ((*)) (descarga de contacto) conforming to IEC 61000-4-2 Prueba de inmunidad ante descarga electroestática - test level: 8 kV level 3 ((*)) (descarga de aire) conforming to IEC 61000-4-2 Prueba de inmunidad ante oscilaciones rápidas - test level: 1 kV level 3 ((*)) (clic conexión capacitivo) conforming to IEC 61000-4-4 Prueba de inmunidad ante oscilaciones rápidas - test level: 2 kV level 3 ((*)) (contacto directo) conforming to IEC 61000-4-4 Prueba de inmunidad frente a sobretensión - test level: 1 kV level 3 ((*)) (modo diferencial) conforming to IEC 61000-4-5 Prueba de inmunidad frente a sobretensión - test level: 2 kV level 3 ((*)) (modo común) conforming to IEC 61000-4-5 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: 10 V level 3 ((*)) (0,15...80 MHz) conforming to IEC 61000-4-6 Prueba de inmunidad de campo electromagnético - test level: 10 V/m level 3 ((*)) (80 MHz...1 GHz) conforming to IEC 61000-4-3 Inmunidad frente a microrrupturas y caídas de tensión - test level: 30 % ((*)) (500 ms) conforming to IEC 61000-4-11 Inmunidad frente a microrrupturas y caídas de tensión - test level: 100 % (20 ms ((*))) conforming to IEC 61000-4-11 Emisión irradiada Clase B conforming to EN 55022 Emisión conducida Clase A conforming to EN 55022 Prueba de inmunidad de campo electromagnético - test level: 3 V/m level 2 ((*)) (1.4 GHz...2 GHz) conforming to IEC 61000-4-3 Prueba de inmunidad de campo electromagnético - test level: 1 V/m level 1 (2...2.7 GHz) conforming to IEC 61000-4-3

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

2.4 cm

Paquete 1 Ancho

8.05 cm

Paquete 1 Longitud

9.45 cm

Peso del empaque (Lbs)

103.635 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

40

Paquete 2 Altura

15.0 cm

Paquete 2 Ancho

30.0 cm

Paquete 2 Longitud

40.0 cm

Paquete 2 Peso

4.616 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

640

Paquete 3 Altura

70.0 cm

Paquete 3 Ancho

60.0 cm

Paquete 3 Longitud

80.0 cm

Paquete 3 Peso

84.13 kg

Garantía (en meses)

18
