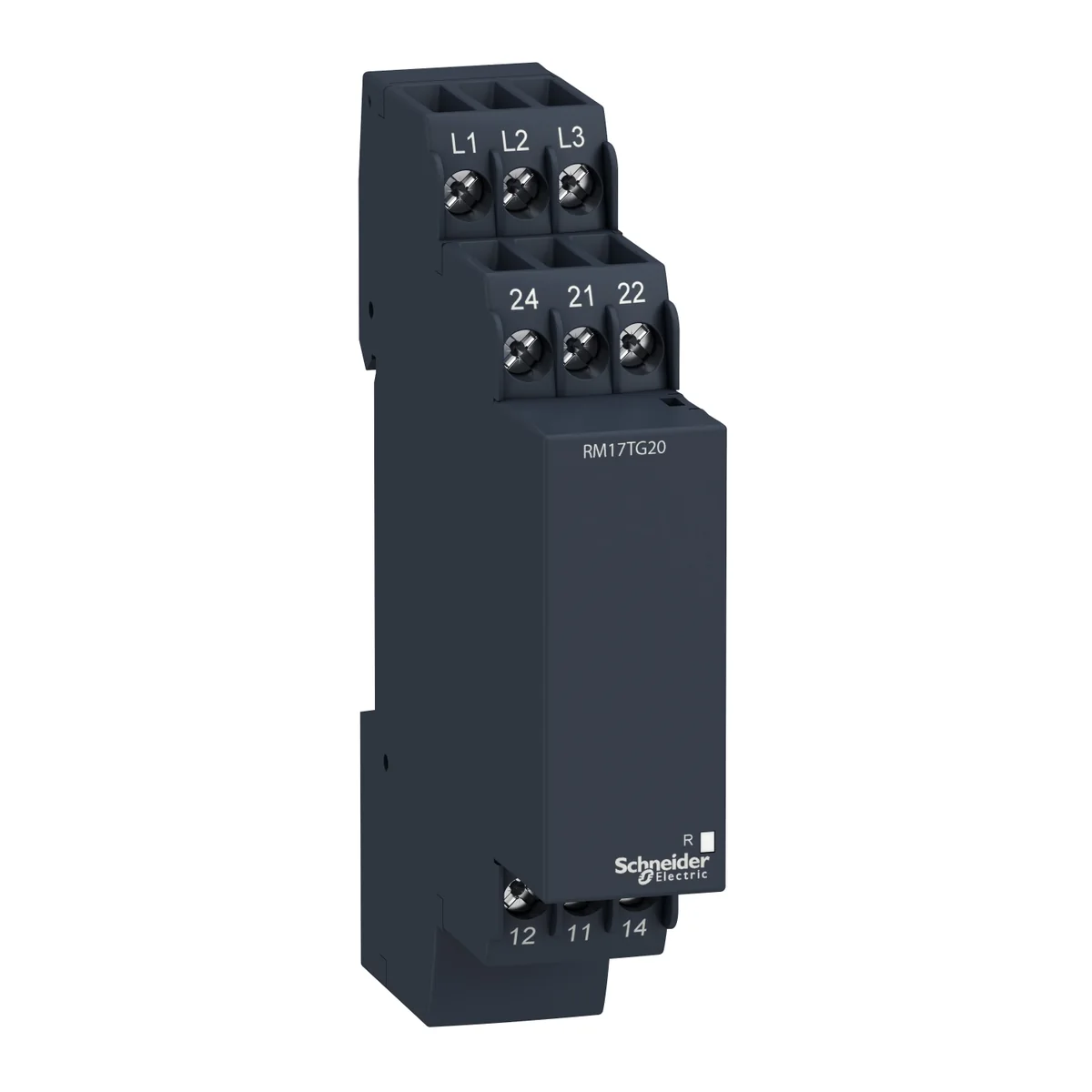

Rele Control Tension Falta/Sec Fase 3F 208-480VAC 2NANC Zelio RM17TG20 Schneider

Características del producto

Gama de producto

Relés de control Harmony

tipo de relé

Reles de control

Tipo de Producto o Componente

Relé de control trifásico

parámetros monitorizados del relé

Secuencia de fase Detección de fallo de fase (corte de 2 o más fases)

Tipo de Control

Sin botón de prueba

Tipo y composición de contactos

2 C/O

[Uc] tensión de circuito de control

208...440 V

aplicación específica de producto

P/ alimentación trifásica

nombre de relé

RM17TG

[Us] tensión de alimentación asignada

, con alimentación propia

límites de tensión de alimentación

183…484 V AC

Frecuencia de alimentación

50/60 Hz +/- 10 %

consumo de potencia en VA

0…22 VA en 400 V CA 50 Hz

rango de medida

208...480 V CA

límites de tensión de medida

183…484 V CA

tensión umbral de detección

< 100 V CA

tiempo de retardo

Sin

tiempo respuesta

<= 130 ms - tipo de cable: en caso de fallo)

contactos de salida

2 C/O

corriente de salida nominal

5 A

tensión máxima de conmutación

250 V CA

capacidad de conmutación en VA

1250 VA

corriente mínima de conmutación

10 mA en 5 V DC

Endurancia eléctrica

100000 Ciclos

Endurancia mecánica

30000000 Ciclos

límites de tensión del circuito de control

- 12 % + 10 % Un

frecuencia del circuito de control

50...60 Hz +/- 10 %

Compatibilidad electromagnética

Estándar de emisión para entornos industriales conforming to IEC 61000-6-4 Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3 Inmunidad para entornos industriales conforming to IEC 61000-6-2

Normas

IEC 60255-1

Certificaciones de Producto

GOST C-Tick UL CSA GL

marca

CE

directivas

Directiva de Baja Tensión 73/23/CEE 89/336/CEE - compatibilidad electromagnética

Temperatura ambiente de almacenamiento

-40…70 °C -40…70 °C

temperatura ambiente de funcionamiento

-20…50 °C

humedad relativa

95 % en 55 °C acorde a IEC 60068-2-30

Grado de protección IP

IP20 acorde aIEC 60529 (terminales) IP30 acorde aIEC 60529 (Caja)

Grado de contaminación

3 acorde a IEC 60664-1

Categoría de sobretensión

III conforming to IEC 60664-1

2 en armario + 3 conductos

2 kV CA 50 Hz, 1 mn

resistencia de aislamiento

> 500 MOhm en 500 V DC acorde a IEC 60255-5

[Ui] tensión asignada de aislamiento

400 V acorde aIEC 60664-1

posición de funcionamiento

Cualquier posición sin reducción de la potencia nominal

conexiones - terminales

Terminales de tornillo, 1 x 0,5...1 x 4 mm² - tipo de cable: AWG 20...AWG 11) sólido Sin terminal Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 12) Flexible Con terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal

Par de apriete

0.6…1 N.m acorde aIEC 60947-1

material de carcasa

Policarbonato

señalizaciones en local

LED (amarillo) for reles ENCENDIDO

soporte de montaje

Carril DIN simétrico de 35 mm acorde a IEC 60715

Reliability data

B10d = 850000 MTTFd = 924.6 años

altura

90 mm 88.9 mm

anchura

17.5 mm 17.8 mm

profundidad

72 mm 71.1 mm

Peso del producto

0.085 kg 0.09 kg

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

2.300 cm

Paquete 1 Ancho

7.800 cm

Paquete 1 Longitud

9.700 cm

Peso del empaque (Lbs)

90.000 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

48

Paquete 2 Altura

15.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

4.830 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

768

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

60.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

87.204 kg

Garantía (en meses)

18
