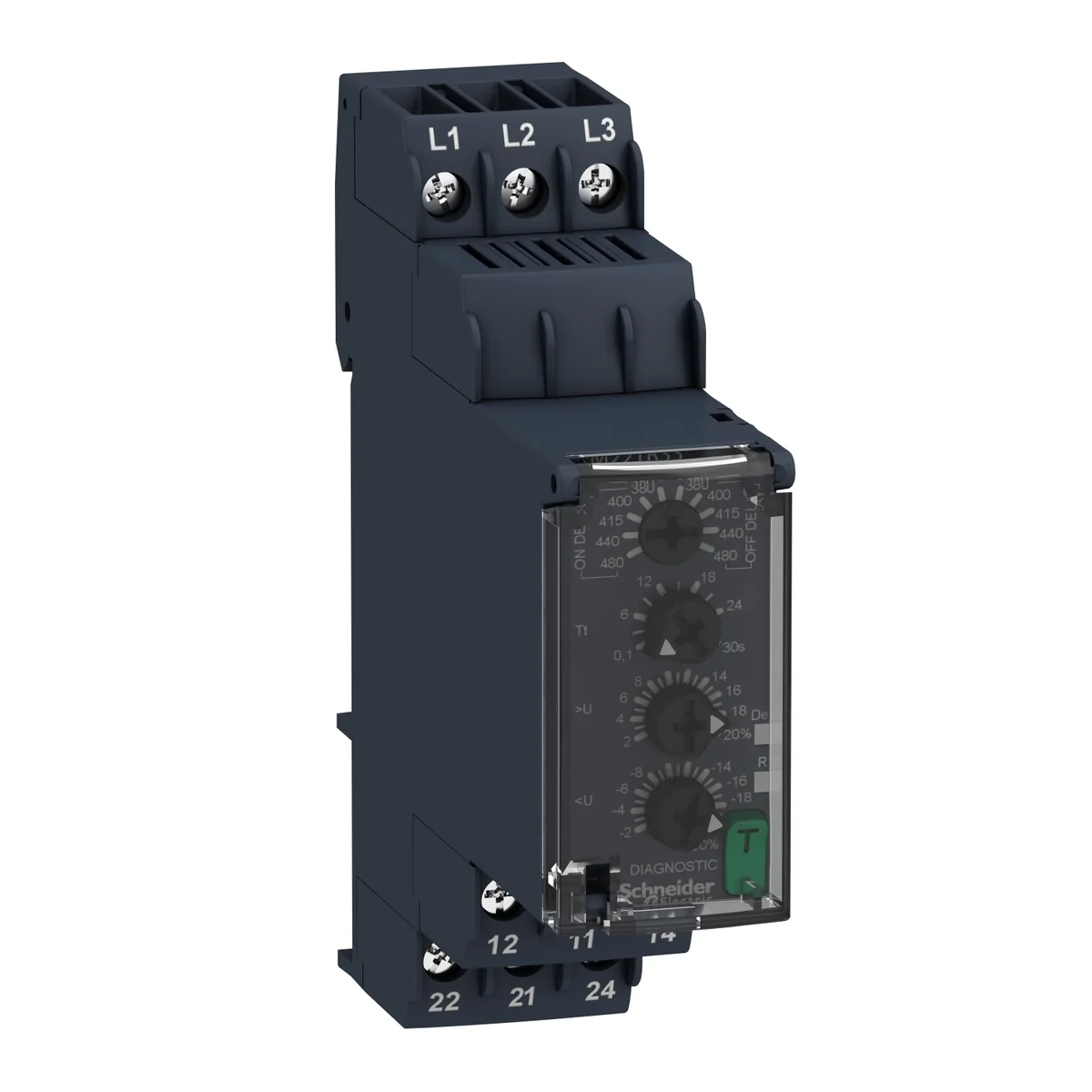

Rele De Control , Secuencia De Fases, Perdida Total O Una De Las Fases, Subvoltaje Y Sobrevoltaje, RM22TR33, Schneider

Características del producto

Gama de producto

Relés de control Harmony

tipo de relé

Reles de control

Tipo de Producto o Componente

Relé de control trifásico

nombre de relé

RM22TR ((*))

Tipo de Control

Con botón de prueba

parámetros monitorizados del relé

Detección de sobretensión y subtensión Secuencia de fase Detección fallo de fase

Tipo y composición de contactos

2 C/O

Límites de tensión de alimentación

304…576 V AC

frecuencia de la tensión de alimentación

50...60 Hz +/- 10 %

rango de medida

380...480 V tensión CA

tensión umbral de detección

< 100 V CA

umbral de tensión de ajuste

2...20 % de Un selec

setting accuracy of the switching threshold ((*))

+/- 10 % of the full scale ((*))

precisión de repetición

+/- 0.5 % para circuito medición y entrada +/- 3 % para temporiz.

error de medida

< 0,05 %/°C con variación temperatura

tipo de tiempo de retraso

Ajustable 0.1...30 s, +/- 10 % del valor de escala completa Tt- retardo en caso de fallo

precisión del valor de temporización

10 %

tiempo de rearme

1500 ms at máximo voltage

tiempo respuesta

<= 300 ms ((*))

contactos de salida

2 C/O

corriente de salida nominal

8 A

tensión máxima de conmutación

250 V CA

capacidad de conmutación en VA

2000 VA

corriente mínima de conmutación

10 mA en 5 V DC

intensidad de conmutación máxima

8 A CA

Endurancia eléctrica

100000 Ciclos

Endurancia mecánica

10000000 Ciclos

consumo de potencia en VA

15 VA en 480 V CA 60 Hz

Material de contactos

Sin cadmio

ciclo de medición máximo

150 ms ciclo de medición como valor rms verdadero

[Un] rated nominal voltage

, con alimentación propia

Compatibilidad electromagnética

Inmunidad para entornos residenciales, comerciales y de industria luminosa conforming to IEC 61000-6-1 Inmunidad para entornos industriales conforming to IEC 61000-6-2 Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3 Estándar de emisión para entornos industriales conforming to IEC 61000-6-4 Descarga electroestática - test level: 6 kV level 3 ((*)) (descarga de contacto) conforming to IEC 61000-4-2 Descarga electroestática - test level: 8 kV level 3 ((*)) (descarga de aire) conforming to IEC 61000-4-2

Normas

IEC 60255-1

Certificaciones de Producto

GL CSA RCM CE EAC CCC UL

Temperatura ambiente de almacenamiento

-40…70 °C -40…70 °C

temperatura ambiente de funcionamiento

-20…50 °C en 60 Hz -20…60 °C en 50 Hz CA/CC

humedad relativa

93…97 % en 25…55 °C acorde a IEC 60068-2-30

resistencia a las vibraciones

0.075 mm (f = 10…58.1 Hz) not in operation ((*)) acorde a IEC 60068-2-6 1 gn (f = 10…58.1 Hz) not in operation ((*)) acorde a IEC 60068-2-6 0.035 mm ((*)) (f = 58.1…150 Hz) en funcionamiento acorde a IEC 60068-2-6 0.5 gn (f = 58.1…150 Hz) en funcionamiento acorde a IEC 60068-2-6

Resistencia a los golpes

15 gn(duración11 ms) paranot in operation ((*)) acorde aIEC 60068-2-27 5 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27

Grado de protección IP

IP20 acorde aIEC 60529 (terminales) "IP40" acorde aIEC 60529 (carcasa) IP50 acorde aIEC 60529 (panel frontal)

Grado de contaminación

3 acorde a IEC 60664-1 3 acorde a UL 508

Categoría de sobretensión

III conforming to IEC 60664-1 III conforming to UL 508

2 en armario + 3 conductos

2.5 kV CA 50 Hz, 1 mn acorde a IEC 60255-27

resistencia de aislamiento

> 100 MOhm en 500 V DC acorde a IEC 60255-27

conexiones - terminales

Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) Flexible Con terminal

Par de apriete

0.6…1 N.m acorde aIEC 60947-1

material de carcasa

Policarbonato

Local signalling

LED (amarillo) reles ENCENDIDO LED (verde) encendido

soporte de montaje

Carril DIN de 35 mm acorde a IEC 60715

Reliability data

MTTFd = 388.1 years ((*)) B10d = 350000 ((*))

anchura

22.5 mm 22.9 mm

altura

90 mm 88.9 mm

profundidad

73 mm 73.7 mm

Peso del producto

0.095 kg 0.10 kg

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

3.100 cm

Paquete 1 Ancho

8.800 cm

Paquete 1 Longitud

10.000 cm

Peso del empaque (Lbs)

106.000 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

40

Paquete 2 Altura

15 cm

Paquete 2 Ancho

30 cm

Paquete 2 Longitud

40 cm

Paquete 2 Peso

4.692 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

640

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

60.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

81.060 kg

Garantía (en meses)

18
