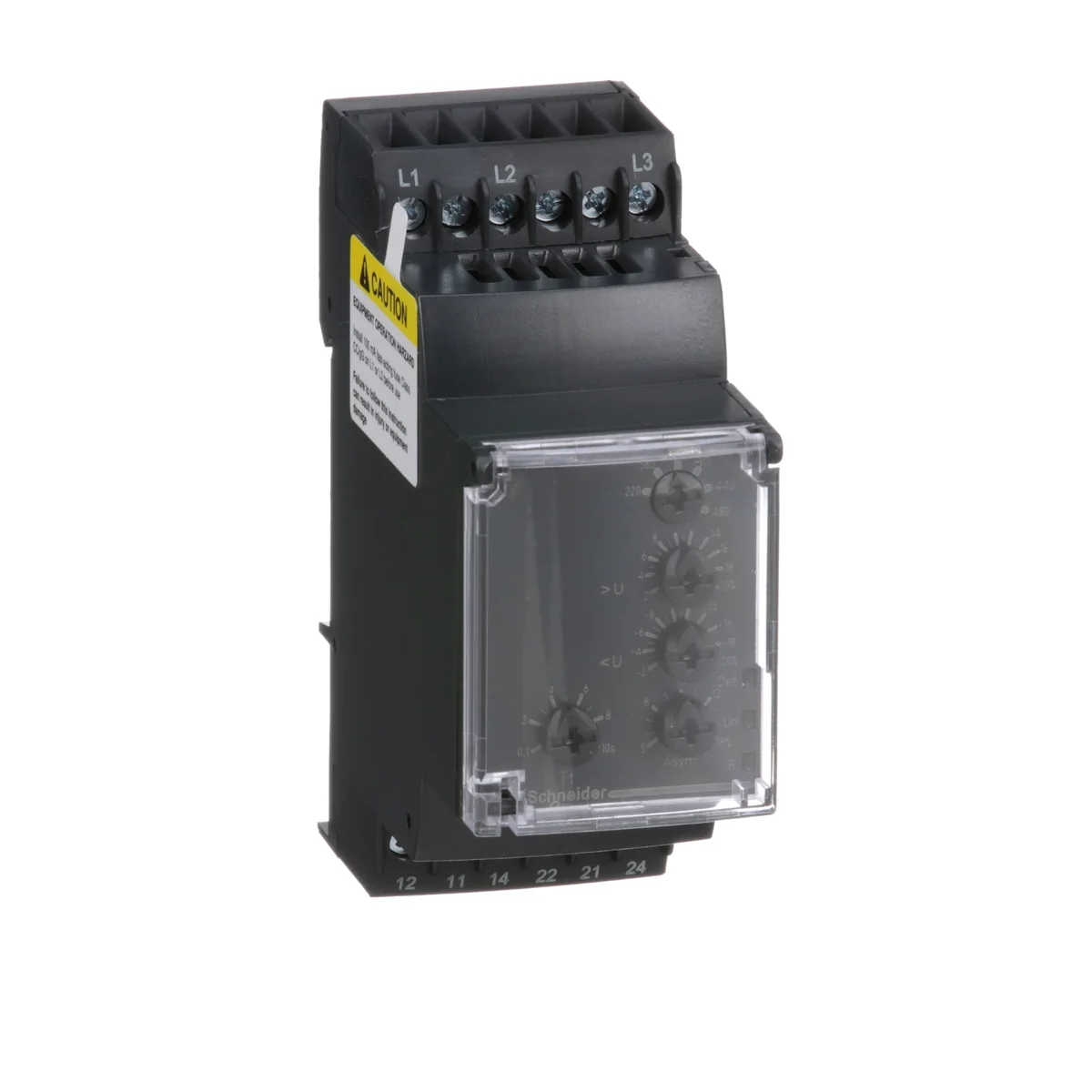

Relé Falla Perdida Fase/Secuencia /Desbalance De Fase,minima Y Maxima Tensión, 220-380-480 Vac, 2NA1NC, 5 A, RM35TF30 Schneider
SKU RM35TF30 · Unidad base: unit
Este relé de control multifunción Harmony RM35-T permite supervisar circuitos de alimentación en redes de 3 fases. Este relé de control de 3 fases multifunción modular es ideal para la supervisión de valores eléctricos en paneles de control industriales y de edificios. Se aplica a un amplio tipo de aplicaciones de automatización industrial, como elevación, embalaje, ascensores, textil y agua. Posee uno de los factores de forma media del mercado con una anchura de 35 mm, que permite una instalación flexible y sencilla en un segmento DIN, utilizando el mismo espacio que cualquier dispositivo DIN modular de 3 polos. También ofrece una función de memoria seleccionable, LED integral para indicar el estado de control, cubierta sellable, con ajustes simples y precisos con interruptores. Proporciona administración automática de apagado e información de fallas al usuario para una rápida identificación y solución de problemas de fallas. Controlador multifunción para una amplia gama de opciones seleccionadas en sistemas con lógica cableada automatizada, ideal para remodelación de instalaciones antiguas sin utilizar un PLC.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Relés de control Harmony
- tipo de relé
- Reles control multifunción
- Tipo de Producto o Componente
- Relé de control trifásico
- parámetros monitorizados del relé
- Tensión baja y sobretensión en modo ventana Secuencia de fase Detección fallo de fase Asimetría
- Tipo de Control
- Sin botón de prueba
- Tipo y composición de contactos
- 2 C/O
- [Uc] tensión de circuito de control
- 220...480 V
- aplicación específica de producto
- P/ alimentación trifásica
- nombre de relé
- RM35TF
- [Us] tensión de alimentación asignada
- , con alimentación propia
- límites de tensión de alimentación
- 194…528 V AC, 3 fases
- Frecuencia de alimentación
- 50/60 Hz +/- 10 %
- consumo de potencia en VA
- 0…22 VA en 400 V CA 50 Hz
- rango de medida
- 220...480 V CA
- límites de tensión de medida
- 176…528 V CA
- tensión umbral de detección
- < 194 V
- ciclo de medición máximo
- 140 ms ciclo de medición como valor rms verdadero
- umbral de tensión de ajuste
- 2...20 % de Un selec -12...-2 % en o rango 220 V CA +2...+10 % en o rango 480 V CA
- bisagra kit
- 2 %
- ajuste de umbral de asimetría
- 5...15 % de Un selec
- error de medida
- 0,05 %/°C con variación temperatura
- tiempo de retardo
- Ajustable 0.1...10 s, +/- 10 % del valor de escala completa Tt- retardo en caso de fallo
- precisión del valor de temporización
- 10 %
- tiempo de rearme
- 1500 ms a 480 V
- tiempo respuesta
- < 200 ms - tipo de cable: en caso de fallo)
- contactos de salida
- 2 C/O
- corriente de salida nominal
- 5 A
- tensión máxima de conmutación
- 250 V CA
- capacidad de conmutación en VA
- 1250 VA
- corriente mínima de conmutación
- 10 mA en 5 V DC
- intensidad de conmutación máxima
- 5 A CA 5 A DC
- Endurancia eléctrica
- 100000 Ciclos
- Endurancia mecánica
- 30000000 Ciclos
- límites de tensión del circuito de control
- - 12 % + 10 % Un
- frecuencia del circuito de control
- 50...60 Hz +/- 10 %
- Compatibilidad electromagnética
- Estándar de emisión para entornos industriales conforming to IEC 61000-6-4 Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3 Inmunidad para entornos industriales conforming to IEC 61000-6-2
- Normas
- IEC 60255-1
- Certificaciones de Producto
- GL UL CSA GOST C-Tick
- marca
- CE
- directivas
- 89/336/CEE - compatibilidad electromagnética Directiva de Baja Tensión 73/23/CEE
- Temperatura ambiente de almacenamiento
- -40…70 °C -40…70 °C
- temperatura ambiente de funcionamiento
- -20…50 °C
- humedad relativa
- 95 % en 55 °C acorde a IEC 60068-2-30
- Grado de protección IP
- IP20 acorde aIEC 60529 (terminales) IP30 acorde aIEC 60529 (Caja)
- Grado de contaminación
- 3 acorde a IEC 60664-1
- Categoría de sobretensión
- III conforming to IEC 60664-1
- 2 en armario + 3 conductos
- 2 kV CA 50 Hz, 1 mn
- resistencia de aislamiento
- > 500 MOhm en 500 V DC acorde a IEC 60255-5
- [Ui] tensión asignada de aislamiento
- 400 V acorde aIEC 60664-1
- posición de funcionamiento
- Cualquier posición sin reducción de la potencia nominal
- conexiones - terminales
- Terminales de tornillo, 1 x 0,5...1 x 4 mm² - tipo de cable: AWG 20...AWG 11) sólido Sin terminal Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 12) Flexible Con terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal
- Par de apriete
- 0.6…1 N.m acorde aIEC 60947-1
- material de carcasa
- Policarbonato
- señalizaciones en local
- LED (verde) for encendido LED (amarillo) for reles ENCENDIDO LED (amarillo) for Fallo
- soporte de montaje
- Carril DIN simétrico de 35 mm acorde a IEC 60715
- Reliability data
- MTTFd = 399.5 años B10d = 360000
- altura
- 90 mm 88.9 mm
- anchura
- 35 mm 17.8 mm
- profundidad
- 72 mm 71.1 mm
- Peso del producto
- 0.12 kg 0.12 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.800 cm
- Paquete 1 Ancho
- 7.800 cm
- Paquete 1 Longitud
- 9.700 cm
- Peso del empaque (Lbs)
- 131.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 48
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 7.070 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 384
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 64.124 kg
- Garantía (en meses)
- 18
