SCHNEIDER

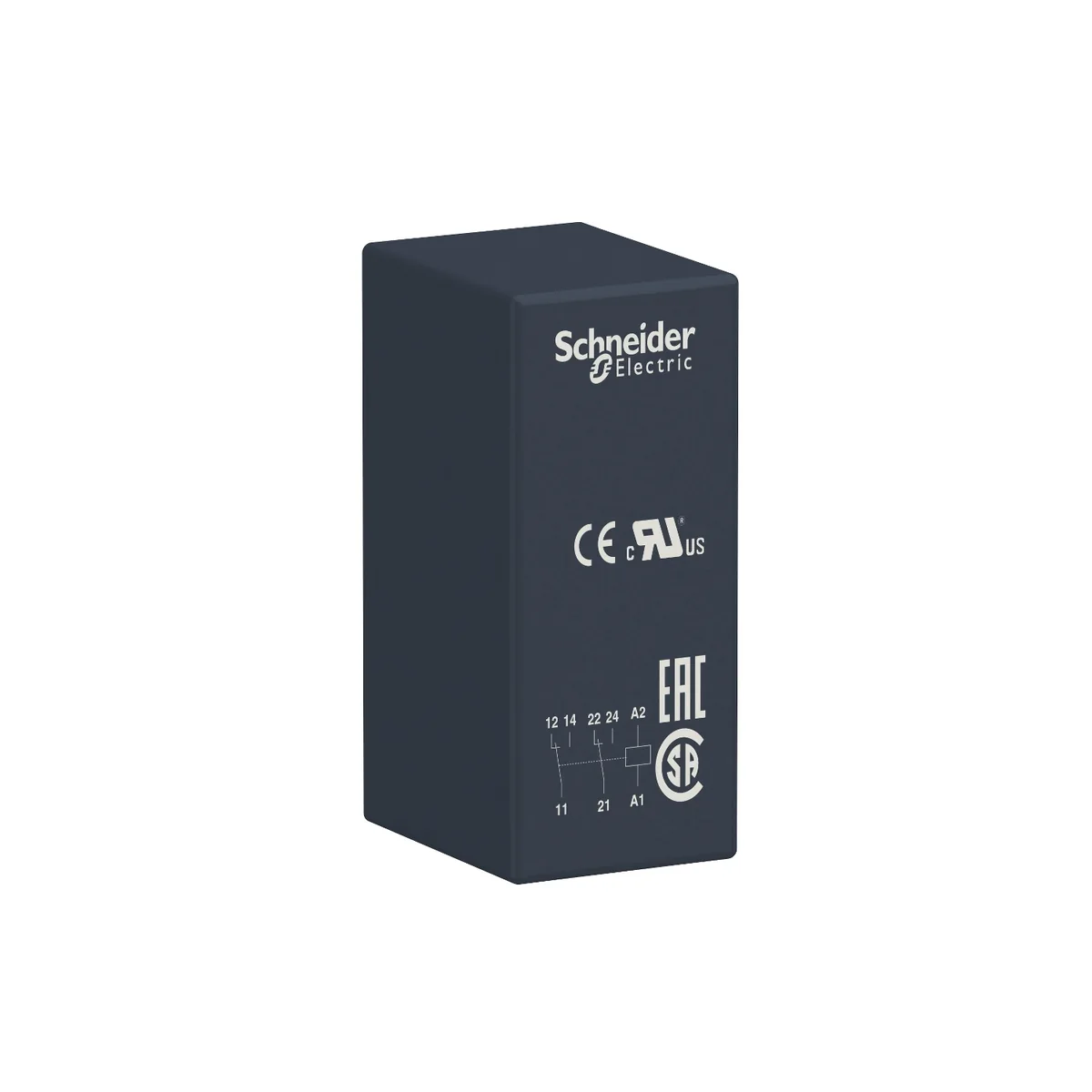

Rele Interfase Enchufable 220VAC 8A 2NANC Zelio RSB2A080M7 Schneider
SKU RSB2A080M7 · Unidad base: unit
Este relé enchufable de interfaz Harmony RSB tiene una tensión de control de bobina de 220V CA y 2 contactos de cambio de doble polo de doble impulso con una clasificación de 8A. Ayuda a reducir el tamaño de los gabinetes y aumenta la confiabilidad de la máquina, puede montarse prácticamente en cualquier lugar. El tipo de plug-in facilita la instalación y el mantenimiento. "El producto es IP40 y tiene una cubierta transparente que permite al operario inspeccionar visualmente el estado de los contactos".
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Relés electromecánicos Harmony
- nombre de serie
- RSB series
- Tipo de Producto o Componente
- Reles con montaje plug-in
- tipo de relé
- Interface relay
- Tipo y composición de contactos
- 2 C/O
- LED de estado
- Sin
- [Uc] tensión del circuito de control
- 220 V CA 50/60 Hz
- Tipo de Control
- Sin botón de prueba bloqueable
- corriente térmica nominal
- 8 A en -40…40 °C
- resistencia media de la bobina
- 33000 Ohm red: CA en 20 °C +/- 10 %
- [Ue] tensión asignada de empleo
- 176...330 V CA 50/60 Hz
- [Uimp] Tensión de impulso asignada (BIL)
- 3.6 kV acorde a IEC 61000-4-5
- [Ie] corriente asignada de empleo
- 4 A - tipo de cable: AC-1/DC-1) NC acorde a IEC 8 A - tipo de cable: AC-1/DC-1) No acorde a IEC
- [Ui] tensión asignada de aislamiento
- 400 V acorde aIEC 60947
- tensión máxima de conmutación
- 300 V DC acorde a IEC
- 9 mm triángulo inserto macho
- >= 0,15 Uc CA
- 2 abrazaderas
- 8 A en 250 V CA 8 A en 28 V DC
- corriente mínima de conmutación
- 10 mA
- capacidad de conmutación máxima
- 2000 VA/224 W
- tensión mínima de conmutación
- 12 V
- capacidad mínima de conmutación
- 120 mW en 10 mA, 12 V
- duración de maniobra
- 20 ms ((*)) en funcionamiento 20 ms ((*)) Restauración
- Endurancia mecánica
- 5000000 Ciclos
- durabilidad eléctrica
- 100000 Ciclos, 8 A en 250 V, AC-1 No 100000 Ciclos, 4 A en 250 V, AC-1 NC
- datos de fiabilidad de seguridad
- B10d = 100000
- tasa de funcionamiento
- <= 18000 cycles/hour Sin carga
- consumo medio de la bobina
- 0.75 VA CA
- Removable legend
- Sin
- categoría de protección
- RT I
- Posición de funcionamiento
- Cualquier posición
- niveles de ensayo
- Nivel A montaje en grupo
- Presentación del dispositivo
- Producto completo
- Se vende en cantidades indivisibles
- 10
- Material de contactos
- Aleación de plata (AgNi)
- forma del pin
- Plano (tipel PCB)
- Peso del producto
- 0.014 kg
- Código de compatibilidad
- RSB
- fuerza dieléctrica
- 1000 V CA entre contactos 2500 V CA entre polos 5000 V CA entre bobina y contacto
- Resistencia a las vibraciones
- +/- 1 mm (f= 10…55 Hz) conforming to IEC 60068-2-6
- grado de protección IP
- "IP40" conforming to IEC 60529
- temperatura ambiente de funcionamiento
- -40…70 °C - tipo de cable: CA)
- Normas
- UL 508 IEC 61810-1 ((*)) CSA C22.2 No 14
- Certificaciones de Producto
- CSA UL EAC
- marca
- CE
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Resistencia a los golpes
- 10 gn(duración11 ms) parasin funcionamiento acorde aIEC 60068-2-27 5 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.700 cm
- Paquete 1 Ancho
- 2.500 cm
- Paquete 1 Longitud
- 31.000 cm
- Peso del empaque (Lbs)
- 13.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 1.700 cm
- Paquete 2 Ancho
- 2.900 cm
- Paquete 2 Longitud
- 33.000 cm
- Paquete 2 Peso
- 144.000 g
- Tipo de unidad de paquete 3
- S01
- Número de unidades en el paquete 3
- 350
- Paquete 3 Altura
- 15.000 cm
- Paquete 3 Ancho
- 15.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 5.110 kg
- Garantía (en meses)
- 18
