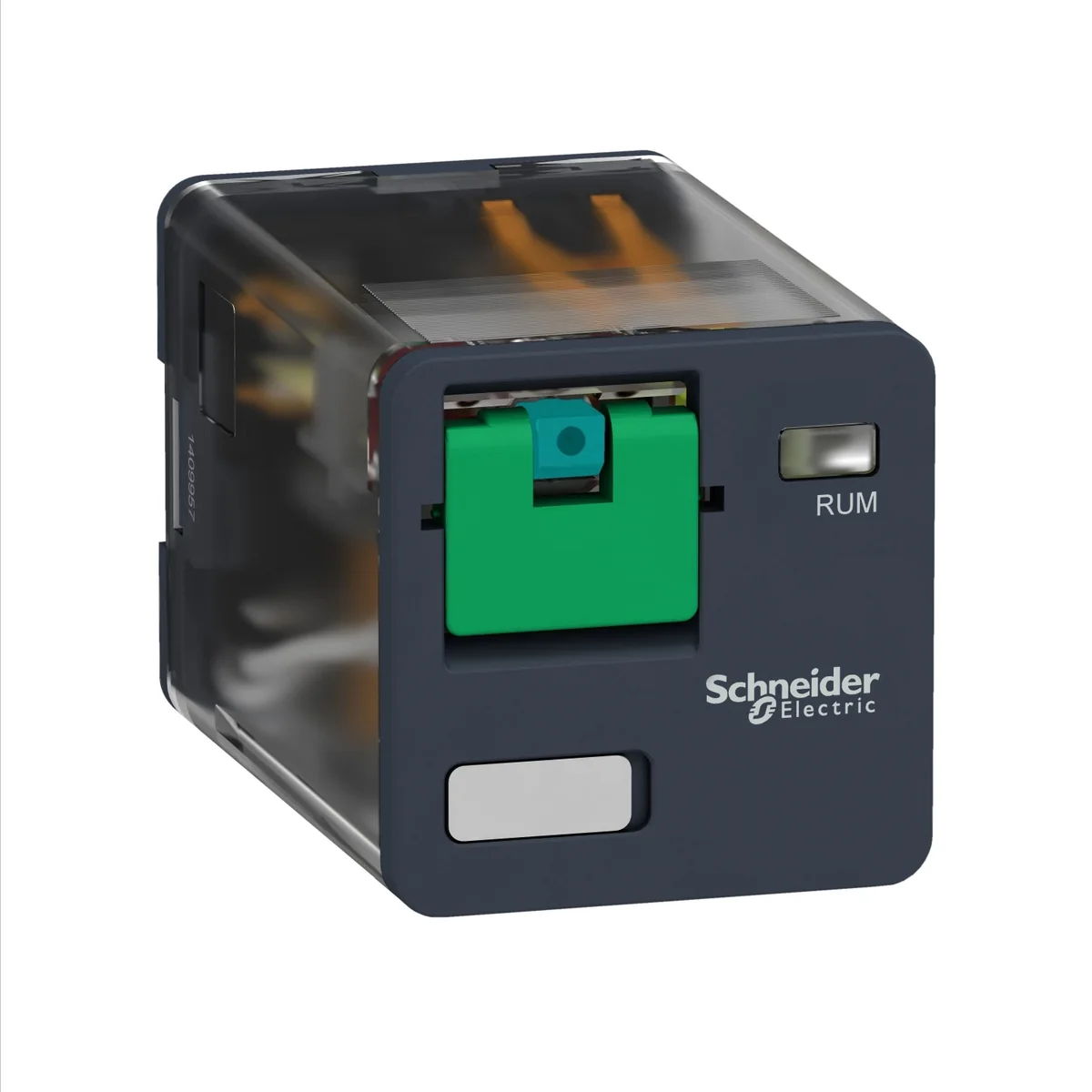

Rele Enchufable 8 Pines 2NANC 10 A 24 Vdc Zelio RUMC21BD Schneider

Características del producto

Gama de producto

Relés electromecánicos Harmony

nombre de serie

RUM series

Tipo de Producto o Componente

Reles con montaje plug-in

tipo de relé

Universal relay

Tipo y composición de contactos

2 C/O

LED de estado

Sin

Tipo de Control

Lockable test button ((*))

[Uc] tensión del circuito de control

24 V DC

corriente térmica nominal

10 A en -40…55 °C

[Uimp] Tensión asignada de resistencia a los choques

4 kV - tipo de cable: 1,2/50 μs)

capacidad mínima de conmutación

170 mW en 10 mA, 17 V

durabilidad eléctrica

100000 Ciclos para resistivo cables para

duración de maniobra

20 ms ((*)) a tensión nominal

límites tensión de funcionamiento nominal

19.2...26.4 V DC

[Ui] tensión asignada de aislamiento

250 V acorde aIEC 300 V acorde aCSA 300 V acorde aUL

tiempo de rearme

20 ms a tensión nominal

tensión máxima de conmutación

250 V acorde a IEC

9 mm triángulo inserto macho

>= 0,1 Uc DC

[Ie] corriente asignada de empleo

10 A en 277 V AC acorde a UL 10 A en 30 V CC acorde a UL 10 A en 30 V CC acorde a CSA 5 A en 250 V AC - tipo de cable: NC) acorde a IEC 5 A en 28 V CC - tipo de cable: NC) acorde a IEC 10 A en 250 V AC - tipo de cable: No) acorde a IEC 10 A en 28 V CC - tipo de cable: No) acorde a IEC 10 A en 277 V AC acorde a CSA

resistencia media

470 Ohm en 20 °C +/- 15 %

capacidad de conmutación máxima

2500 VA/280 W

Endurancia mecánica

5000000 Ciclos

datos de fiabilidad de seguridad

B10d = 100000

tasa de funcionamiento

<= 1200 cycles/hour en carga

coeficiente de utilización

20 %

Código de compatibilidad

RUM

fuerza dieléctrica

1500 V CA entre contactos con capacidad de sujeción: desconexión micro aislamiento 2500 V CA entre bobina y contacto con capacidad de sujeción: reforzado aislamiento 2000 V CA entre polos con capacidad de sujeción: Básico aislamiento

categoría de protección

RT I

Grado de contaminación

3

Posición de funcionamiento

Cualquier posición

niveles de ensayo

Nivel A montaje en grupo

Presentación del dispositivo

Producto completo

Material de contactos

AgNi

forma del pin

Cilíndrico

Peso del producto

0.086 kg

consumo medio en W

1.4 W

2 abrazaderas

10 A en 250 V CA 10 A en 28 V DC

temperatura ambiente de funcionamiento

-40…55 °C

grado de protección IP

"IP40"

Normas

IEC 61810-1 ((*)) UL 508 CSA C22.2 No 14

Certificaciones de Producto

EAC CSA UL

Temperatura ambiente de almacenamiento

-40…85 °C

resistencia a las vibraciones

3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación 4 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos

Resistencia a los golpes

10 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27 10 gn(duración11 ms) parasin funcionamiento acorde aIEC 60068-2-27

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

3.500 cm

Paquete 1 Ancho

3.500 cm

Paquete 1 Longitud

7.000 cm

Peso del empaque (Lbs)

92.000 g

Tipo de unidad de paquete 2

BB1

Número de unidades en el paquete 2

10

Paquete 2 Altura

4.000 cm

Paquete 2 Ancho

14.800 cm

Paquete 2 Longitud

20.000 cm

Paquete 2 Peso

979.000 g

Tipo de unidad de paquete 3

S02

Número de unidades en el paquete 3

60

Paquete 3 Altura

15.000 cm

Paquete 3 Ancho

30.000 cm

Paquete 3 Longitud

40.000 cm

Paquete 3 Peso

6.376 kg

Garantía (en meses)

18
