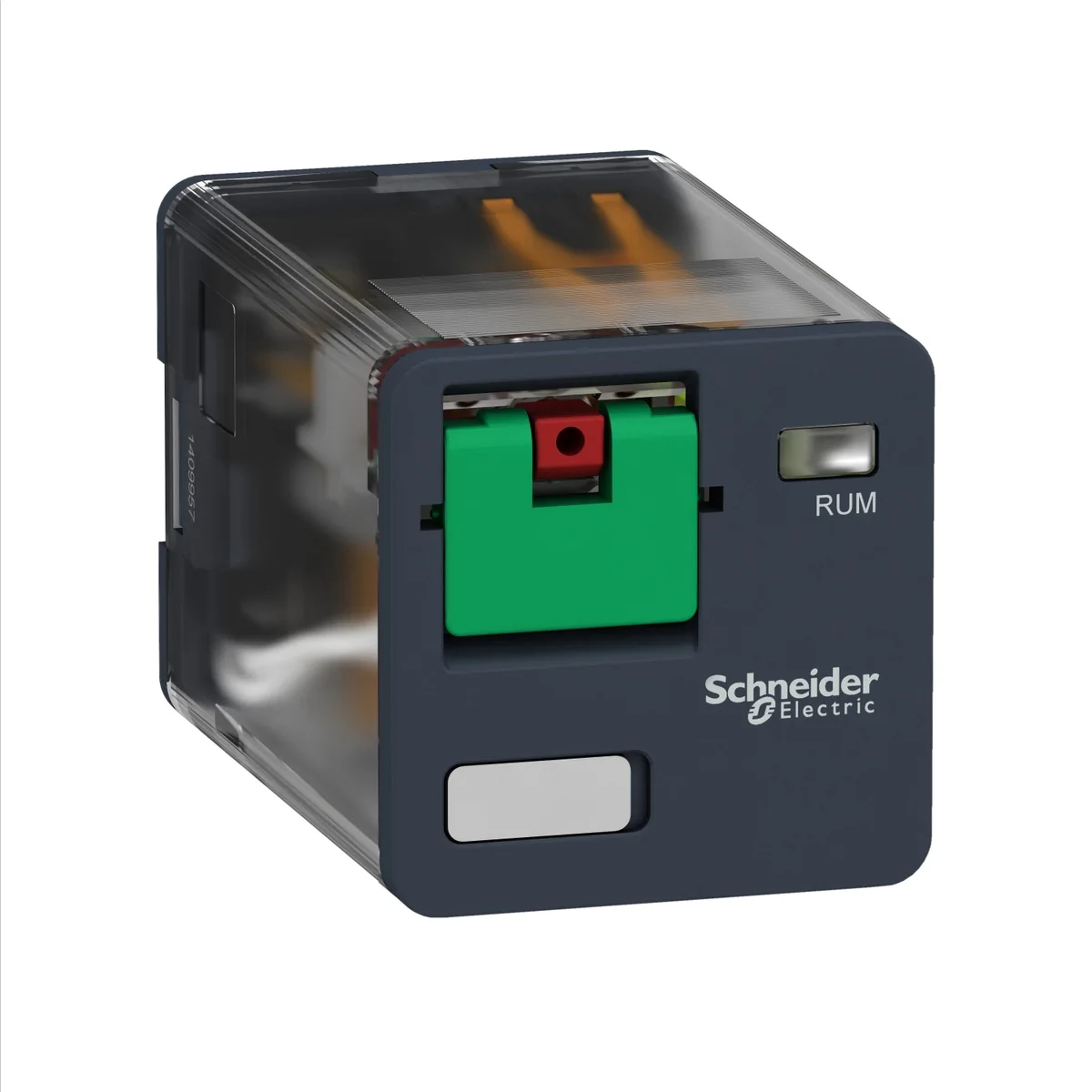

Rele Enchufable 8 Pines 2NANC 10 A 120 Vac Zelio RUMC21F7 Schneider
SKU RUMC21F7 · Unidad base: unit
"Este relé de conexión universal Harmony RUM utiliza pins cilíndricos, tiene una tensión de bobina de control de 120 V CA y 2 contactos inversores de doble polo con un valor nominal de 10 A". "Proporciona una solución de sistema completa para las aplicaciones más exigentes". "También ofrece un botón de prueba bloqueable de un paso". "Ayuda a reducir el tamaño de los gabinetes y a aumentar la confiabilidad de la máquina; puede montarse prácticamente en cualquier lugar". "El producto es IP40 y tiene una cubierta transparente que permite al operario inspeccionar visualmente el estado de los contactos". "Capacidad de trabajo para sistemas automatizados lógicos cableados duros para complementar las funciones de los controladores lógicos programables industriales (PLC)".
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Relés electromecánicos Harmony
- nombre de serie
- RUM series
- Tipo de Producto o Componente
- Reles con montaje plug-in
- tipo de relé
- Universal relay
- Tipo y composición de contactos
- 2 C/O
- LED de estado
- Sin
- Tipo de Control
- Lockable test button ((*))
- [Uc] tensión del circuito de control
- 120 V CA 50/60 Hz
- corriente térmica nominal
- 10 A en -40…55 °C
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV - tipo de cable: 1,2/50 μs)
- capacidad mínima de conmutación
- 170 mW en 10 mA, 17 V
- durabilidad eléctrica
- 100000 Ciclos para resistivo cables para
- consumo medio en VA
- 3 en 60 Hz
- duración de maniobra
- 20 ms ((*)) a tensión nominal
- límites tensión de funcionamiento nominal
- 96...132 V CA
- [Ui] tensión asignada de aislamiento
- 250 V acorde aIEC 300 V acorde aCSA 300 V acorde aUL
- tiempo de rearme
- 20 ms a tensión nominal
- tensión máxima de conmutación
- 250 V acorde a IEC
- 9 mm triángulo inserto macho
- >= 0,15 Uc CA
- [Ie] corriente asignada de empleo
- 10 A en 277 V AC acorde a UL 10 A en 30 V CC acorde a UL 10 A en 30 V CC acorde a CSA 5 A en 250 V AC - tipo de cable: NC) acorde a IEC 5 A en 28 V CC - tipo de cable: NC) acorde a IEC 10 A en 250 V AC - tipo de cable: No) acorde a IEC 10 A en 28 V CC - tipo de cable: No) acorde a IEC 10 A en 277 V AC acorde a CSA
- resistencia media
- 1700 Ohm en 20 °C +/- 15 %
- capacidad de conmutación máxima
- 2500 VA/280 W
- Endurancia mecánica
- 5000000 Ciclos
- datos de fiabilidad de seguridad
- B10d = 100000
- tasa de funcionamiento
- <= 1200 cycles/hour en carga
- coeficiente de utilización
- 20 %
- Código de compatibilidad
- RUM
- fuerza dieléctrica
- 1500 V CA entre contactos con capacidad de sujeción: desconexión micro aislamiento 2500 V CA entre bobina y contacto con capacidad de sujeción: reforzado aislamiento 2000 V CA entre polos con capacidad de sujeción: Básico aislamiento
- categoría de protección
- RT I
- Grado de contaminación
- 3
- Posición de funcionamiento
- Cualquier posición
- niveles de ensayo
- Nivel A montaje en grupo
- Presentación del dispositivo
- Producto completo
- Material de contactos
- AgNi
- forma del pin
- Cilíndrico
- Peso del producto
- 0.086 kg
- 2 abrazaderas
- 10 A en 250 V CA 10 A en 28 V DC
- temperatura ambiente de funcionamiento
- -40…55 °C
- grado de protección IP
- "IP40"
- Normas
- IEC 61810-1 ((*)) UL 508 CSA C22.2 No 14
- Certificaciones de Producto
- UL EAC CSA
- Temperatura ambiente de almacenamiento
- -40…85 °C
- resistencia a las vibraciones
- 3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación 4 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos
- Resistencia a los golpes
- 10 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27 10 gn(duración11 ms) parasin funcionamiento acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 3.500 cm
- Paquete 1 Ancho
- 6.900 cm
- Paquete 1 Longitud
- 3.600 cm
- Peso del empaque (Lbs)
- 87.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 4.000 cm
- Paquete 2 Ancho
- 14.600 cm
- Paquete 2 Longitud
- 20.000 cm
- Paquete 2 Peso
- 932.000 g
- Tipo de unidad de paquete 3
- S02
- Número de unidades en el paquete 3
- 60
- Paquete 3 Altura
- 15.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 5.852 kg
- Garantía (en meses)
- 18
