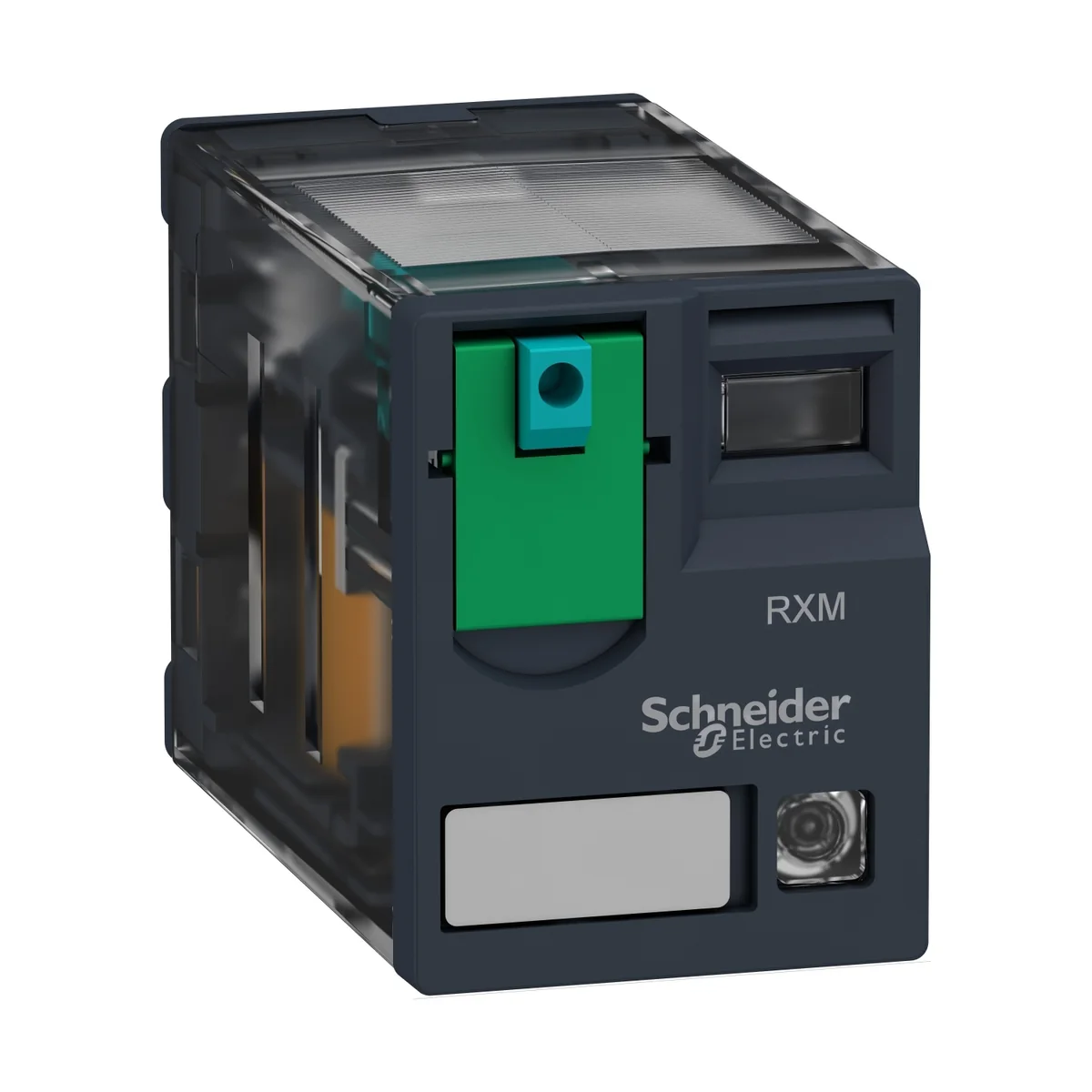

Rele Miniatura Con LED 12 A, 2 CO, 24 Vdc RXM2AB2BD Schneider
SKU RXM2AB2BD · Unidad base: unit
Los relés miniatura RXM son parte de los relés electromecánicos Harmony. Este es un relé de enchufe que se monta en una toma RXZE. Es un relé de 2 entradas/salidas con corriente nominal de 12 A, tensión del circuito de control de 24 V CC. También ofrece un botón de prueba con bucle y un indicador mecánico para conocer el estado de los contactos. El botón de prueba se activa momentáneamente pulsando el pulsador azul de la parte frontal y se bloquea girando la parte verde hacia arriba. Un LED verde en la parte frontal se iluminará cuando el relé esté encendido. Pantalla de estado con LED: señalización clara durante el día y la noche. Pantalla de estado con LED: señalización clara durante el día y la noche. Su diseño es apto para máquinas industriales, empaque, textiles, HVAC, paneles de control de automatización, switchgear de voltaje bajo/medio, controles de motor, interfaces PLC, equipos médicos o de edificios, controles de iluminación. Es un producto Green Premium que cumple las normas y certificaciones internacionales como IEC, CE, UL, CSA, EAC, Lloyd's, RoHS y REACH. El relé RXM debe utilizarse con una toma RXZE (abrazadera de tornillo, conector de tornillo, terminal de entrada). Se vende en lotes de 10 y la referencia solo incluye relé. Los relés de conexión RXM son una serie de relés de conexión industrial diseñados para sistemas de automatización simples y complejos. Disponibles con 2 contactos de nivel bajo de CO (12A), 3 contactos de CO (10A), 4 contactos de CO (6A), 4 contactos de nivel bajo de CO (3A).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Relés electromecánicos Harmony
- nombre de serie
- RXM series
- Tipo de Producto o Componente
- Reles con montaje plug-in
- tipo de relé
- Miniature relay
- Tipo y composición de contactos
- 2 C/O
- LED de estado
- Con
- Tipo de Control
- Lockable test button ((*))
- [Uc] tensión del circuito de control
- 24 V DC
- corriente térmica nominal
- 12 A
- Continuous output current
- 10 A
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV durabilidad eléctrica 1,2/50 μs
- [Ie] corriente asignada de empleo
- 12 A en 28 V - tipo de cable: CC) No acorde a IEC 12 A en 250 V - tipo de cable: AC) No acorde a IEC 6 A en 28 V - tipo de cable: CC) NC acorde a IEC 6 A en 250 V - tipo de cable: AC) NC acorde a IEC 12 A en 28 V - tipo de cable: CC) acorde a UL 12 A en 277 V - tipo de cable: AC) acorde a UL
- capacidad mínima de conmutación
- 170 mW en 10 mA, 17 V
- durabilidad eléctrica
- 100000 Ciclos para resistivo carg
- límites tensión de funcionamiento nominal
- 19.2...26.4 V DC
- [Ui] tensión asignada de aislamiento
- 250 V acorde aIEC 300 V acorde aCSA 300 V acorde aUL
- tensión máxima de conmutación
- 250 V acorde a IEC
- 9 mm triángulo inserto macho
- >= 0,1 Uc
- 2 abrazaderas
- 12 A en 250 V CA 12 A en 28 V DC
- duración de maniobra
- 20 ms ((*))
- capacidad de conmutación máxima
- 3000 VA/336 W
- resistencia media
- 650 Ohm en 20 °C +/- 10 %
- consumo medio en W
- 0.9 W
- Endurancia mecánica
- 10000000 Ciclos
- datos de fiabilidad de seguridad
- B10d = 100000
- tasa de funcionamiento
- <= 18000 cycles/hour Sin carga
- coeficiente de utilización
- 20 %
- tiempo de rearme
- 20 ms
- fuerza dieléctrica
- 1300 V CA entre contactos con capacidad de sujeción: desconexión micro aislamiento 2000 V CA entre bobina y contacto con capacidad de sujeción: basic insulation ((*)) aislamiento 2000 V CA entre polos con capacidad de sujeción: basic insulation ((*)) aislamiento
- Código de compatibilidad
- RXM
- categoría de protección
- RT I
- Grado de contaminación
- 3
- Posición de funcionamiento
- Cualquier posición
- niveles de ensayo
- Nivel A montaje en grupo
- Presentación del dispositivo
- Producto completo
- Material de contactos
- AgNi
- forma del pin
- Flat (faston type)
- Peso del producto
- 0.037 kg
- temperatura ambiente de funcionamiento
- -40…55 °C
- grado de protección IP
- "IP40" conforming to IEC 60529
- Normas
- CSA C22.2 No 14 IEC 61810-1 ((*)) UL 508
- Certificaciones de Producto
- UL Lloyd's CE CSA GOST Esquema IECEE CB
- Temperatura ambiente de almacenamiento
- -40…85 °C
- resistencia a las vibraciones
- 3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación 5 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos
- Resistencia a los golpes
- 10 gn paraen funcionamiento 30 gn parasin funcionamiento
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.0 cm
- Paquete 1 Ancho
- 2.8 cm
- Paquete 1 Longitud
- 4.8 cm
- Peso del empaque (Lbs)
- 37.0 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 3.0 cm
- Paquete 2 Ancho
- 10.0 cm
- Paquete 2 Longitud
- 12.5 cm
- Paquete 2 Peso
- 396.0 g
- Tipo de unidad de paquete 3
- S02
- Número de unidades en el paquete 3
- 240
- Paquete 3 Altura
- 15 cm
- Paquete 3 Ancho
- 30 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 9.994 kg
- Garantía (en meses)
- 18
