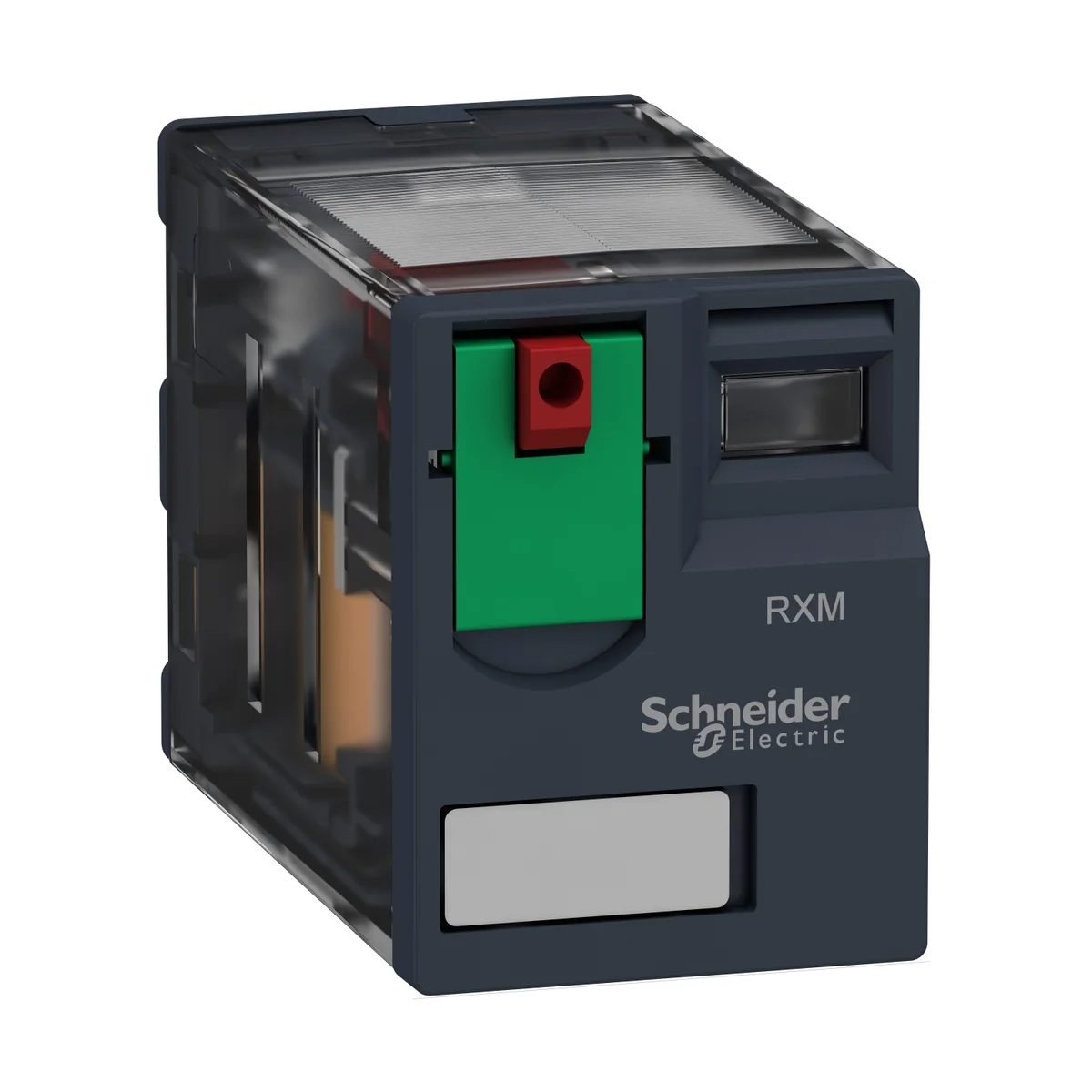

Rele Enchufable 14 Pines 4NANC 6 A 24 Vac Zelio RXM4AB1B7 Schneider
SKU RXM4AB1B7 · Unidad base: unit
Los relés miniatura RXM son parte de los relés electromecánicos Harmony. Este es un relé de enchufe que se monta en una toma RXZE. Es un relé de 4 CA con clasificación de corriente de 6 A, tensión del circuito de control de 24 V CA 50/60 Hz. También ofrece un botón de prueba con bucle y un indicador mecánico para conocer el estado de los contactos. El botón de prueba se activa momentáneamente pulsando el pulsador rojo de la parte frontal y se bloquea girando la parte verde hacia arriba. Capacidad de trabajo para sistemas automatizados lógicos cableados para complementar las funciones de los controladores lógicos programables industriales (PLC). Capacidad de trabajo para sistemas automatizados lógicos cableados para complementar las funciones de los controladores lógicos programables industriales (PLC). Su diseño es apto para máquinas industriales, empaque, textiles, HVAC, paneles de control de automatización, switchgear de voltaje bajo/medio, controles de motor, interfaces PLC, equipos médicos o de edificios, controles de iluminación. Es un producto Green Premium que cumple las normas y certificaciones internacionales como IEC, CE, UL, CSA, EAC, Lloyd's, RoHS y REACH. El relé RXM debe utilizarse con una toma RXZE (abrazadera de tornillo, conector de tornillo, terminal de entrada). Se vende en lotes de 10 y la referencia solo incluye relé. Los relés de conexión RXM son una serie de relés de conexión industrial diseñados para sistemas de automatización simples y complejos. Disponibles con 2 contactos de nivel bajo de CO (12A), 3 contactos de CO (10A), 4 contactos de CO (6A), 4 contactos de nivel bajo de CO (3A).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Relés electromecánicos Harmony
- nombre de serie
- RXM series
- Tipo de Producto o Componente
- Reles con montaje plug-in
- tipo de relé
- Miniature relay
- Tipo y composición de contactos
- 4 C/O
- LED de estado
- Sin
- Tipo de Control
- Lockable test button ((*))
- [Uc] tensión del circuito de control
- 24 V CA 50/60 Hz
- corriente térmica nominal
- 6 A
- Continuous output current
- 5 A
- [Uimp] Tensión asignada de resistencia a los choques
- 2.5 kV durabilidad eléctrica 1,2/50 μs
- [Ie] corriente asignada de empleo
- 3 A en 28 V - tipo de cable: CC) NC acorde a IEC 3 A en 250 V - tipo de cable: AC) NC acorde a IEC 6 A en 28 V - tipo de cable: CC) No acorde a IEC 6 A en 250 V - tipo de cable: AC) No acorde a IEC 6 A en 277 V - tipo de cable: AC) acorde a UL 8 A en 30 V - tipo de cable: CC) acorde a UL
- capacidad mínima de conmutación
- 170 mW en 10 mA, 17 V
- durabilidad eléctrica
- 100000 Ciclos para resistivo carg
- consumo medio en VA
- 1.2 en 60 Hz
- límites tensión de funcionamiento nominal
- 19.2...26.4 V CA
- [Ui] tensión asignada de aislamiento
- 250 V acorde aIEC 300 V acorde aCSA 300 V acorde aUL
- consumo médio
- 1.2 VA en 60 Hz
- tensión máxima de conmutación
- 250 V acorde a IEC
- 9 mm triángulo inserto macho
- >= 0,15 Uc
- 2 abrazaderas
- 6 A en 250 V CA 6 A en 28 V DC
- duración de maniobra
- 20 ms ((*))
- capacidad de conmutación máxima
- 1500 VA/168 W
- resistencia media
- 180 Ohm en 20 °C +/- 15 %
- Endurancia mecánica
- 10000000 Ciclos
- datos de fiabilidad de seguridad
- B10d = 100000
- tasa de funcionamiento
- <= 18000 cycles/hour Sin carga
- coeficiente de utilización
- 20 %
- Altura total CAD
- 79 mm
- Profundidad total CAD
- 78.45 mm
- tiempo de rearme
- 20 ms
- fuerza dieléctrica
- 1300 V CA entre contactos con capacidad de sujeción: desconexión micro aislamiento 2000 V CA entre bobina y contacto con capacidad de sujeción: basic insulation ((*)) aislamiento 2000 V CA entre polos con capacidad de sujeción: basic insulation ((*)) aislamiento
- Código de compatibilidad
- RXM
- categoría de protección
- RT I
- Grado de contaminación
- 2
- Posición de funcionamiento
- Cualquier posición
- niveles de ensayo
- Nivel A montaje en grupo
- Presentación del dispositivo
- Producto completo
- Material de contactos
- AgNi
- forma del pin
- Flat (faston type)
- Peso del producto
- 0.037 kg
- temperatura ambiente de funcionamiento
- -40…55 °C
- grado de protección IP
- "IP40" conforming to IEC 60529
- Normas
- CSA C22.2 No 14 UL 508 IEC 61810-1 ((*))
- Certificaciones de Producto
- UL Lloyd's CE CSA EAC Esquema IECEE CB
- Temperatura ambiente de almacenamiento
- -40…85 °C
- resistencia a las vibraciones
- 3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación 5 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos
- Resistencia a los golpes
- 10 gn paraen funcionamiento 30 gn parasin funcionamiento
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.200 cm
- Paquete 1 Ancho
- 2.700 cm
- Paquete 1 Longitud
- 4.500 cm
- Peso del empaque (Lbs)
- 35.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 3.000 cm
- Paquete 2 Ancho
- 10.200 cm
- Paquete 2 Longitud
- 12.600 cm
- Paquete 2 Peso
- 384.000 g
- Tipo de unidad de paquete 3
- S02
- Número de unidades en el paquete 3
- 240
- Paquete 3 Altura
- 15.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 9.675 kg
- Garantía (en meses)
- 18
