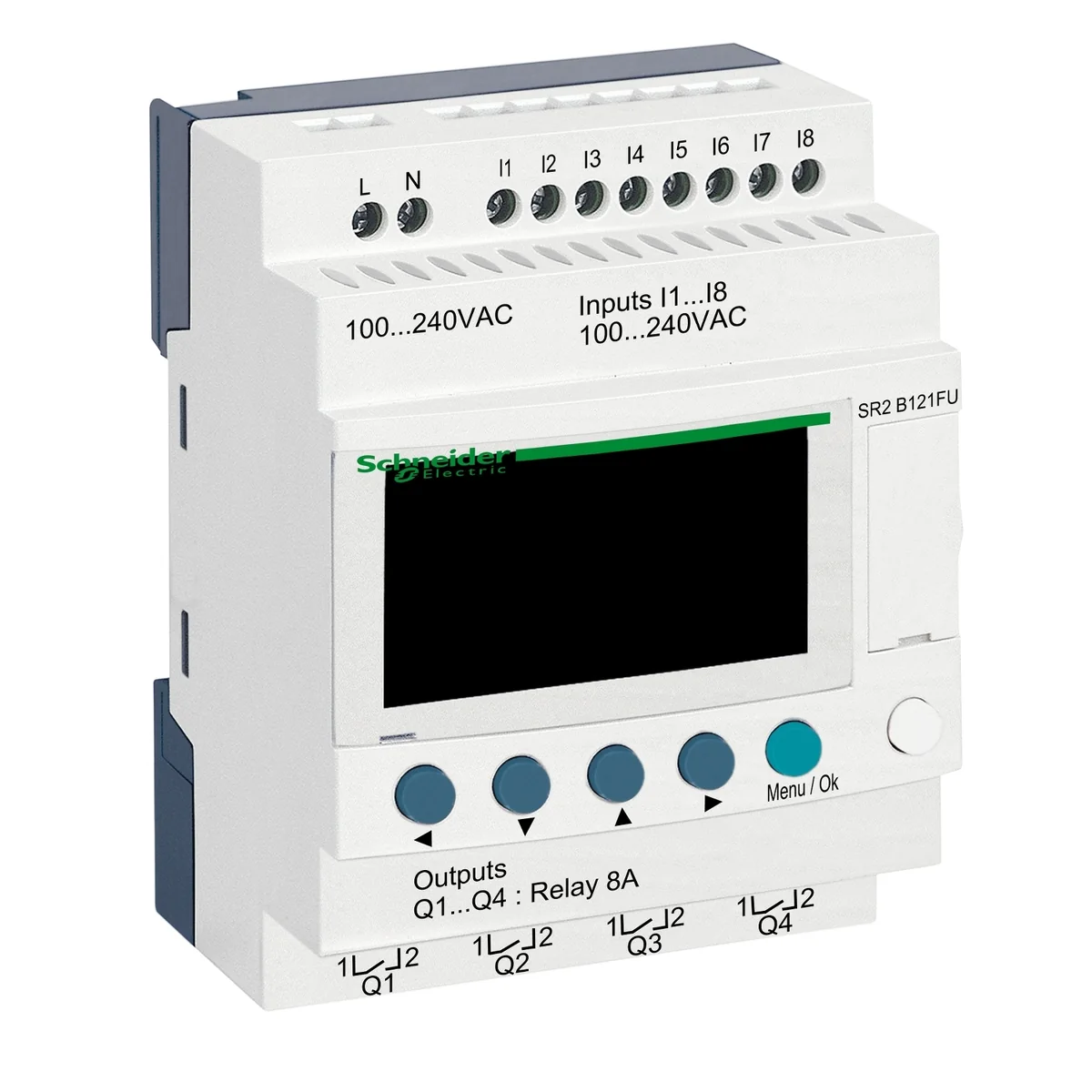

Rele Inteligente 8E/4S 100-240VAC C/Reloj Zelio Logic SR2B121FU Schneider

Características del producto

Gama de producto

Zelio Logic

Tipo de Producto o Componente

Reles inteligente compacto

visualización local

Donde

número de lineas de esquema de control

0…240 con capacidad de sujeción: Ladder programac 0…500 con capacidad de sujeción: FBD programac

tiempo de ciclo

6…90 ms

tiempo de backup

10 años en 25 °C

deriv. reloj

12 min/ano en 0…55 °C 6 s/mes en 25 °C

comprobaciones

Memoria de programa en cada inicialización

[Us] tensión de alimentación nominal

100...240 V AC

Límites tensión alimentación

85…264 V

Frecuencia de alimentación

50/60 Hz

corriente de alimentación

30 mA en 240 V - tipo de cable: sin extensión) 80 mA en 100 V - tipo de cable: sin extensión)

consumo de potencia en VA

7 VA sin extensión

tensión de aislamiento

1780 V

Tipo de protección

Contra inversión de terminales (instrucciones de control no executadas)

de pie conducto

8

voltaje entrada

100...240 V AC

corriente de entrada discreta

0.6 mA

frecuencia de entrada discreta

47...53 Hz 57...63 Hz

estado de tensión 1 garantizado

>= 79 V para entrada digital

estado de tensión 0 garantizado

<= 40 V para entrada digital

corriente estado 1 garantizada

>= 0.17 mA - tipo de cable: entrada digital)

corriente estado 0 granatizada

<= 0.5 mA - tipo de cable: entrada digital)

número de entrada analógica

0

Tapa de conexiones trasero

350 kOhm para entrada digital

número de salidas

4 relé

límites de tensión de salida

5...30 V CC - tipo de cable: salida de relé) 24...250 V AC

tipo de contactos y composición

No para salida de relé

corriente térmica de salida

8 A para as 4 salidas para salida de relé

durabilidad eléctrica

AC-12, estado 1 500000 Ciclos en 230 V, 1.5 A para salida de relé acorde a IEC 60947-5-1 AC-15, estado 1 500000 Ciclos en 230 V, 0.9 A para salida de relé acorde a IEC 60947-5-1 DC-12, estado 1 500000 Ciclos en 24 V, 1.5 A para salida de relé acorde a IEC 60947-5-1 DC-13, estado 1 500000 Ciclos en 24 V, 0.6 A para salida de relé acorde a IEC 60947-5-1

capacidad de conmutación en mA

>= 10 mA en 12 V - tipo de cable: salida de relé)

rango de operación en hz

0.1 Hz - tipo de cable: a Ie) para salida de relé 10 Hz - tipo de cable: sin carga) para salida de relé

durabilidad mecánica

10000000 Ciclos para salida de relé

[Uimp] Tensión de impulso asignada (BIL)

4 kV acorde a EN/IEC 60947-1 y EN/IEC 60664-1

reloj

Donde

tiempo respuesta

50 ms con capacidad de sujeción: Ladder programac - tipo de cable: de estado 0 a estado 1) para entrada digital 50 ms con capacidad de sujeción: Ladder programac - tipo de cable: de estado 1 a estado 0) para entrada digital 50...255 ms con capacidad de sujeción: FBD programac - tipo de cable: de estado 0 a estado 1) para entrada digital 50...255 ms con capacidad de sujeción: FBD programac - tipo de cable: de estado 1 a estado 0) para entrada digital 10 ms - tipo de cable: de estado 0 a estado 1) para salida de relé 5 ms - tipo de cable: de estado 1 a estado 0) para salida de relé

conexiones - terminales

Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 25...AWG 14) semi-sólido Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 25...AWG 14) sólido Terminales de tornillo, 1 x 0,25...1 x 2.5 mm² - tipo de cable: AWG 24...AWG 14) Flexible Con terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) sólido Terminales de tornillo, 2 x 0,25...2 x 0,75 mm² - tipo de cable: AWG 24...AWG 19) Flexible Con terminal

Par de apriete

0.5 N.m

Categoría de sobretensión

III conforming to IEC 60664-1

Peso del producto

0.25 kg

inmunizado a microcortes

10 ms

Certificaciones de Producto

GL GOST UL CSA C-Tick

Normas

IEC 61000-4-4 nivel 3 IEC 60068-2-27 Ea IEC 61000-4-5 IEC 61000-4-11 IEC 61000-4-12 IEC 61000-4-3 IEC 60068-2-6 Fc IEC 61000-4-2 nivel 3 IEC 61000-4-6, nível 3

Grado de protección IP

IP20 acorde aIEC 60529 (bornero) "IP40" acorde aIEC 60529 (panel frontal)

Características ambientales

Directiva EMC conforming to IEC 61000-6-2 Directiva EMC conforming to IEC 61000-6-3 Directiva EMC conforming to IEC 61000-6-4 Directiva EMC conforming to IEC 61131-2 zone B Directiva bajo voltaje conforming to IEC 61131-2

6 mm inserto cuadrado hembra

Clase B acorde a EN 55022-11 grupo 1

Grado de contaminación

2 acorde a IEC 61131-2

temperatura ambiente de funcionamiento

-20…40 °C em invólucro no ventilado acorde a IEC 60068-2-1 y IEC 60068-2-2 -20…55 °C acorde a IEC 60068-2-1 y IEC 60068-2-2

Temperatura ambiente de almacenamiento

-40…70 °C

altitud máxima de funcionamiento

2000 m

transporte de altitud máxima

3048 m

humedad relativa

95 % sin condensación o goteo de agua

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

6.800 cm

Paquete 1 Ancho

9.000 cm

Paquete 1 Longitud

10.000 cm

Peso del empaque (Lbs)

246.000 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

30

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

7.885 kg

Garantía (en meses)

18
