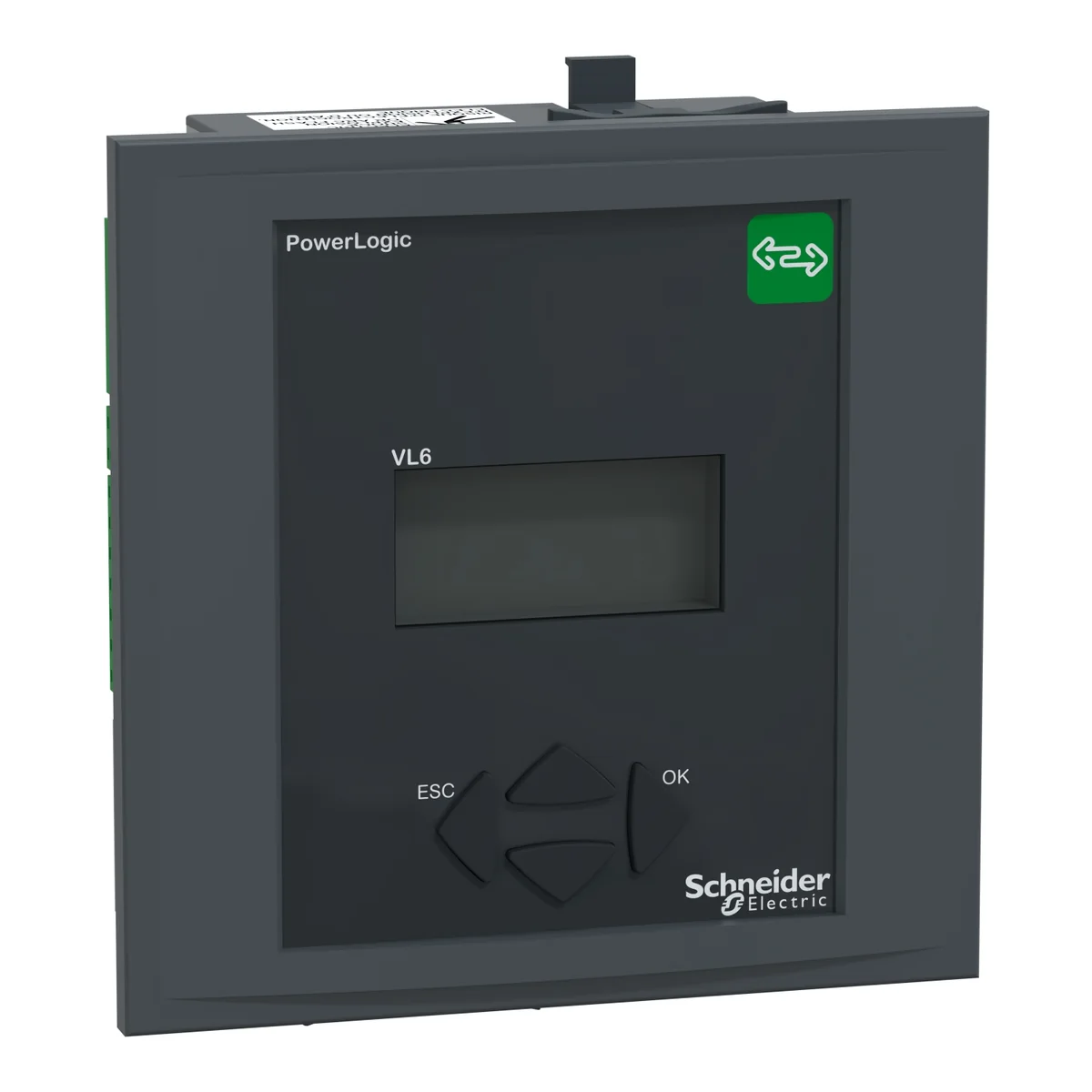

Controlador Factor De Potencia 6 Pasos 250 V 144 X 144 MM VPL06N Schneider

Características del producto

Gama

PowerLogic

Nombre del Producto

Controlador PFC PowerLogic

Tipo de Producto o Componente

Controlador de factor de potencia

Nombre Corto del Dispositivo

VPL6

número de contactos sal. paso

6

[Us] tensión de alimentación asignada

90...550 V CA <= 999 kV CA con VT externo

corriente de medición

0…5 A

tensión de medida

90…550 V CA 50/60 Hz

modo de funcionamiento

Manual o automático

número de operación de cuadrante para aplicación de generador

4

conexión del dispositivo

Comunicación protocolo: Modbus interfaz: RS485

función de entrada

Cambiar, estado 1 1 x contacto seco

color

Frontal, estado 1 gris oscuro RAL 7016

Tipo de pantalla

LCD retroiluminada

tamaño de pantalla

57 x 25 mm

función disponible

Detección automática Programación avanzada Manual de programación Cualquier secuencia de pasos Inicialización automática

tipo de medición

Factor de potencia y el desplazamiento de (firmado, de cuatro cuadrantes) Distorsión armónica total THD (I) Factor de alimentación promedio durante la vida útil Temperatura máximo Corriente de fase I1, I2, I3 RMS en carga Potencia activa P, P1, P2, P3 en carga Potencia reactiva Q, Q1, Q2, Q3 en carga Potencia aparente S, S1, S2, S3 en carga Tensión U21, U32, U13, V1, V2, V3 en carga

información mostrada

Número de ciclos de conmutación por paso Capacidad de paso restante en% Tamaño de paso individual en kVAr

tipo de alarmas

Paso de pérdida de potencia - tipo de cable: Step faulty / acción: mensaje y contacto de alarma + paso bloqueado Corr alta - tipo de cable: > 6 A CT) / acción: mensaje y contacto alarma Oscilante (regulac. inestable) / acción: mensaje y contacto de alarma + paso bloqueado Corr baja - tipo de cable: Sobrecompensac / acción: mensaje y contacto alarma Sobrecarga de corriente en condensador (Irms/I1) - tipo de cable: > 130 % I1) / acción: message y alarm contact + paso apagado Sobre temperatura - tipo de cable: 50 °C) / acción: message y alarm contact + paso apagado Sobre temperatura - tipo de cable: 30 °C) / acción: fan switch Sobre tensión - tipo de cable: +/- 10 %) / acción: mensaje y alarma de contacto + Control detenido Distors armón total - tipo de cable: > 7 %) / acción: message y alarm contact + paso apagado

registro de dados

5 alarms

Alarma de horas de funcionamiento

100000 H sin mantenimiento

Alarma de contador operativo

65000 Ciclos sin mantenimiento

tipo de entrada

Insensible a polaridad de rotación de fase Insensible a polaridad CT Fase a neutral Entrada de corriente CT...X/5 A y X/1 A Fase a fase

tipo de salida

Relé de controle, estado 1 0.2 A 110 V CC Relé de controle, estado 1 1 A 48 V CC Relé de controle, estado 1 2 A 400 V CA 50/60 Hz Relé de controle, estado 1 1 A 24 V CC Relé de controle, estado 1 0.20833333333333334 250 V CA 50/60 Hz Relé de controle, estado 1 0.20833333333333334 120 V CA 50/60 Hz Ventilador, estado 1 0.20833333333333334 250 V CA 50/60 Hz Ventilador, estado 1 1 A 48 V CC Relé de alarme, estado 1 0.20833333333333334 250 V CA 50/60 Hz Relé de alarme, estado 1 1 A 48 V CC

Máximo en el terminal común

10 A

ajustes modo funcionam.

Manual Automático

tipo de ajuste

Selección de programas temporizados, estado 1 auto Selección de programas temporizados, estado 1 LIFO Selección de programas temporizados, estado 1 lineal Retraso entre 2 cambios sucesivos en la misma fase, estado 1 5...1200 s Programación de la configuración de la fase, estado 1 auto Programación de la configuración de la fase, estado 1 apagado Programación de la configuración de la fase, estado 1 fijado Cos phi objetivo, estado 1 0.7 inductivo...0.7 capacitivo Cos phi objetivo, estado 1 coseno φ doble

precisión de medida

Tensión +/- 1 % Corriente +/- 1 % Frecuencia +/- 1 % Energía (P,Q,S) +/- 2 % Cos φ +/- 2 % Distorsión armónica de tensión total THD(U) +/- 2 % Voltaje harmónico individual +/- 3 % Temperatura +/- 3 °C

Rango de temporización

1...6500 s - tipo de cable: on reconnection) 1...6500 s - tipo de cable: en respuesta)

Equipo Suministrado

Manual de usuario

tipo de montaje

Empotrado

soporte de montaje

Panel 1…3 mm

Ubicación de Montaje

En armario

dimensiones de corte

139 x 138 mm

altura

144 mm

anchura

144 mm

profundidad

58 mm

Peso del producto

0.6 kg

Código de compatibilidad

VPL 6

Normas

IEC 61000-6-2 EN 61010-1 IEC 61000-6-4 IEC 61326-1 UL 61010-1

Certificaciones de Producto

EAC NRTL cNRTL CE

grado de protección IP

Cara frontal, estado 1 IP41 Cara tras., estado 1 IP20

altitud máxima de funcionamiento

<= 2000 m

Temperatura ambiente de funcionamiento

-20…60 °C

Temperatura ambiente de almacenamiento

-40…85 °C

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

9.200 cm

Paquete 1 Ancho

17.800 cm

Paquete 1 Longitud

18.400 cm

Peso del empaque (Lbs)

696.000 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

8

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

6.050 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

64

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

60.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

60.348 kg

Garantía (en meses)

18
