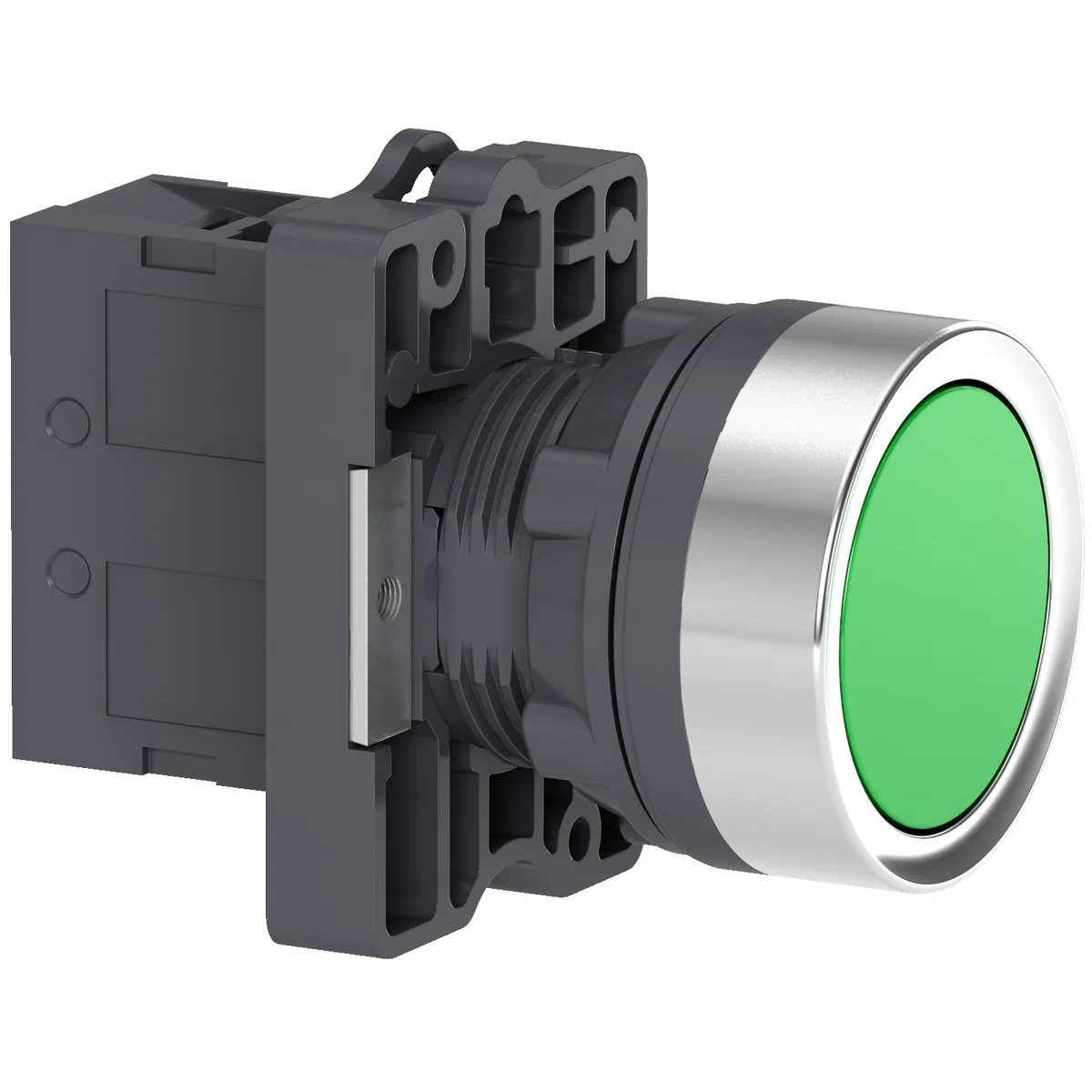

Pulsador Rasante Plast Verde 22MM 1NA Harmony XA2EA31 Schneider
SKU XA2EA31 · Unidad base: unit
Este producto forma parte de la gama Easy Harmony XA2, con pulsadores, interruptores y pilotos de Ø 22 mm. Es un pulsador modular de color verde empotrado. Este pulsador funciona con un mecanismo de retorno de resorte/impulso. Este pulsador empotrado proporciona una interfaz ergonómica para controlar máquinas. Tiene 1 contacto NA con funcionamiento de ruptura lenta. Este es un pulsador de plástico con un marco de diseño de anillo metálico. Es un producto con clasificación IP65 y viene con certificación CE, CCC y EAC conforme a los estándares GB 14048.1, IEC 60947-1, GB 14048.5 y IEC 60947-5-1. Se instala fácilmente en un panel de 22 mm de diámetro estándar y se conecta a circuitos de control con conexiones de borne atornillado. Puede distinguirse visualmente a cierta distancia gracias a su color claro. Es resistente al impacto, al polvo, al agua y a las vibraciones, por lo que resulta idóneo para entornos hostiles.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XAC
- Tipo de Producto o Componente
- Pulsador completo
- Nombre Corto del Dispositivo
- XA2
- Presentación del dispositivo
- Producto completo
- Nombre del componente
- XA2E
- Material del bisel
- Plástico
- Material del anillo de fijación
- Plástico
- Diámetro de montaje
- 22.5 mm
- Se vende en cantidades indivisibles
- 1
- Tratamiento de Protección
- TC
- Posición de funcionamiento
- Cualquier posición
- Centro de fijación
- >= 30x40 mm (Panel) - espesor: 1…5 mm
- Modo de fijación
- Tuerca de fijación:2…2.4 N.m
- Forma del cabezal de unidad de señalización
- Redondo
- Tipo de operador
- Retorno de resorte
- Perfil del operador
- Verde Empotrado,Sin marca
- Tipo y composición de contactos
- 1 NA
- Funcionamiento de contacto
- Ruptura lenta
- Endurancia mecánica
- 1500000 Ciclos
- Conexiones - terminales
- Borne de tornillo, Borne de tornillo, Borne de tornillo,>= 1 x 0.5 mm² Terminales Faston, tamaño de conexión:6.3 mm
- Par de apriete
- 0.8 N.m
- Protección contra cortocircuitos
- 10 A Fusible gL acorde aIEC 60269-1
- [Ith] corriente térmica convencional
- 10 A
- [Ui] tensión asignada de aislamiento
- 600 V acorde aIEC 60947-1
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-1
- [Ie] corriente asignada de empleo
- 3 A en240 V,AC-15,A600 0.27 A en250 V,DC-13,Q600
- Endurancia eléctrica
- 500000 Ciclos,AC-15,3 A en 230 V, ritmo de operación 500000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación<60 cyc/mn, factor de carga:0.5
- Fiabilidad eléctrica IEC60947
- Λ < 10exp(-8) en24 V
- anchura
- 30 mm
- altura
- 42 mm
- profundidad
- 54.7 mm
- Peso del producto
- 0.032 kg
- Color de lentes o tapa/operador
- Verde
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Temperatura ambiente de funcionamiento
- -25…55 °C
- Categoría de sobretensión
- Clase I conforming to IEC 536
- Grado de protección IP
- IP65 acorde aIEC 60529
- grado de protección IK
- IK03 acorde a IEC 60529
- Normas
- IEC 60947-5-1 GB 14048.1 GB 14048.5 IEC 60947-1
- Certificaciones de Producto
- CCC CE
- Resistencia a las vibraciones
- 10 gn (f= 40…500 Hz) conforming to IEC 60068-2-6
- Resistencia a los golpes
- 70 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 3.000 cm
- Paquete 1 Ancho
- 3.000 cm
- Paquete 1 Longitud
- 6.500 cm
- Peso del empaque (Lbs)
- 32.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 5
- Paquete 2 Altura
- 9.000 cm
- Paquete 2 Ancho
- 11.500 cm
- Paquete 2 Longitud
- 14.500 cm
- Paquete 2 Peso
- 160.000 g
- Tipo de unidad de paquete 3
- S02
- Número de unidades en el paquete 3
- 100
- Paquete 3 Altura
- 15.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 3.568 kg
- Garantía (en meses)
- 18
