SCHNEIDER

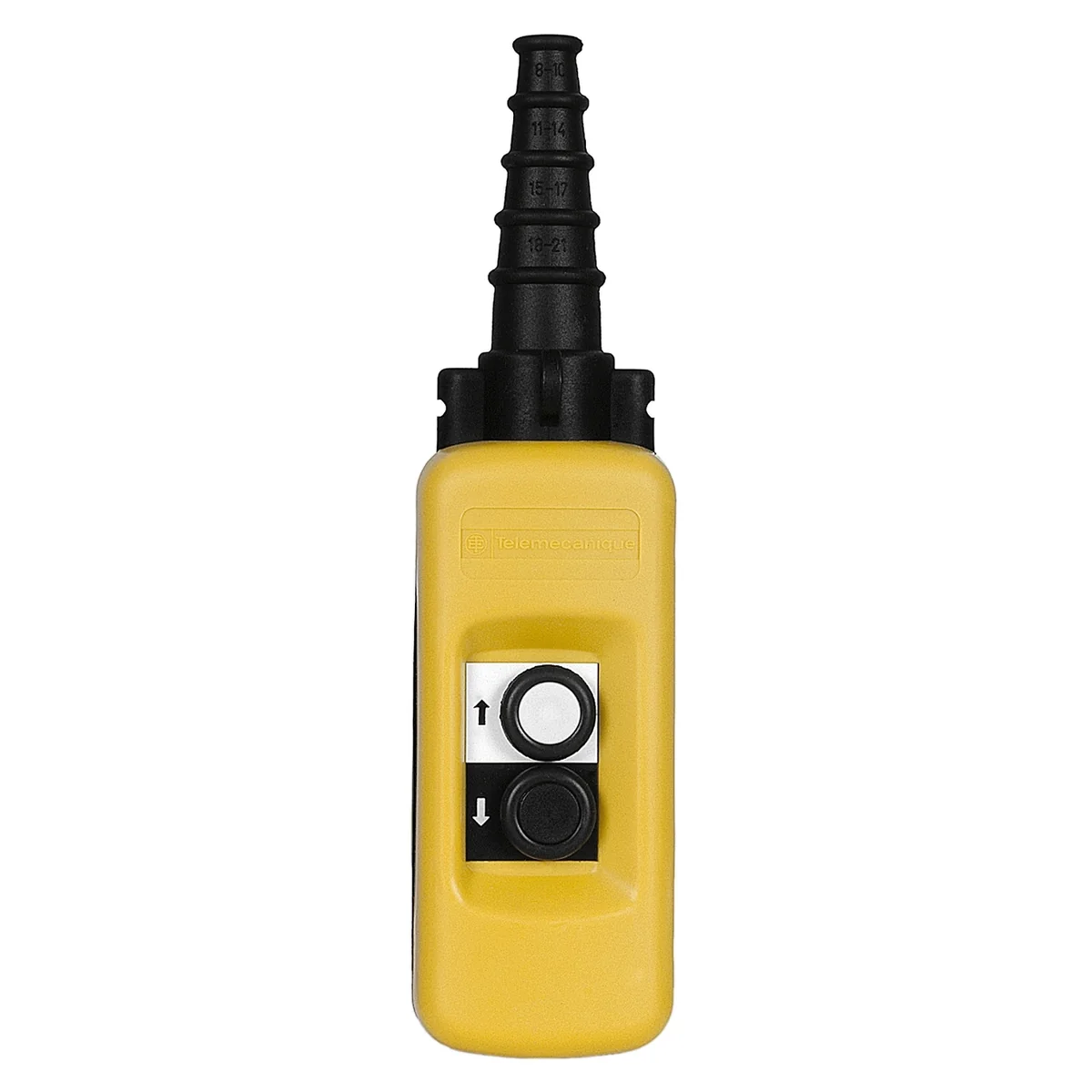

Caja Botonera Colgante 2 Pulsadores 1NA XACA271 Schneider
SKU XACA271 · Unidad base: unit
Esta estación colgante amarilla, completamente lista para usar para circuitos de control está diseñada para el control de motores de una velocidad. Su diseño hace que sea sencillo e intuitivo, pero también muy cómodo de usar para el operador. Consta de un armario de polipropileno con dos pulsadores estándar enclavados mecánicamente. Es resistente al impacto, al polvo, al agua y a la vibración, gracias a su protección IP65. Esta robusta estación de control colgante cumple los requisitos de seguridad de las normas IEC.
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XAC
- Tipo de Producto o Componente
- Estación de control colgante
- Nombre Corto del Dispositivo
- XACA
- tipo de estación de control
- Con doble aislamiento
- Material del Envolvente
- Polipropileno
- Tipo de Circuito Eléctrico
- Circuito de control
- tipo de armario
- Preparado para uso
- Aplicación estación control
- Control de motor elevador de una velocidad
- Composición de la estación de control
- 2 pulsadores
- tipo de control de botón
- Pulsador prim 1 NA subir, lento Pulsador segundo 1 NA inferior, lento
- Compatibilidad del producto
- ZB2BE101 p/ cada dirección
- Enclavamiento mecánico
- Donde
- color de estación de control
- Amarillo
- conexiones - terminales
- Terminales de fijación por tornillo, 1 x 0.5...1 x 2.5 mm² Sin terminal Terminales de fijación por tornillo, 1 x 0.5...2 x 1.5 mm² Con terminal
- Normas
- IEC 60947-5-1 CSA C22.2 No 14 IEC 60204-32 UL 508
- Certificaciones de Producto
- CCC GOST
- Tratamiento de Protección
- TH
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Resistencia a las vibraciones
- 15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
- resistencia a los choques
- 100 gn acorde a IEC 60068-2-27
- Categoría de sobretensión
- Clase II conforming to IEC 61140
- grado de protección IP
- IP65 conforming to IEC 60529
- Grado de protección IK
- IK08 conforming to IEC 62262
- Endurancia mecánica
- 1000000 Ciclos
- entrada de cable
- Maneta de caucho con entrada escalada 8…26 mm
- código designación de los contactos
- A600 AC-15, Ue = 240 V, Ie = 3 A acorde a IEC 60947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1.2 A acorde a IEC 60947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0.27 A acorde a IEC 60947-5-1 appendix A Q600 DC-13, Ue = 600 V, Ie = 0.1 A acorde a IEC 60947-5-1 appendix A
- corriente térmica nominal
- 10 A
- [Ui] tensión asignada de aislamiento
- 600 V (grado contaminación 3)
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a IEC 60947-1
- Funcionamiento de contacto
- Ruptura lenta
- resistencia máxima en los terminales
- 25 MOhm
- fuerza de funcionamiento
- 10 N Pulsador
- protección contra cortocircuito
- 10 A protección con fusible por cartucho fusi tipo gG
- potencia nominal de funcionamiento en W
- 40 W DC-13 para 1000000 Ciclos, ritmo funcion 48 W DC-13 para 1000000 Ciclos, ritmo funcion 65 W DC-13 para 1000000 Ciclos, ritmo funcion <60 cyc/mn en 24 V, factor de carga = 0.5 - tipo de cable: inductivo carga) acorde a IEC 60947-5-1 anexo C
- Descripción de terminales ISO n°1
- (13-14)NO
- identificador de terminal
- (13-14)NO (11-12)NC
- Peso del producto
- 0.475 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 9.000 cm
- Paquete 1 Ancho
- 8.500 cm
- Paquete 1 Longitud
- 34.500 cm
- Peso del empaque (Lbs)
- 500.000 g
- Tipo de unidad de paquete 2
- P06
- Número de unidades en el paquete 2
- 60
- Paquete 2 Altura
- 75.000 cm
- Paquete 2 Ancho
- 60.000 cm
- Paquete 2 Longitud
- 80.000 cm
- Paquete 2 Peso
- 43.420 kg
- Garantía (en meses)
- 18
