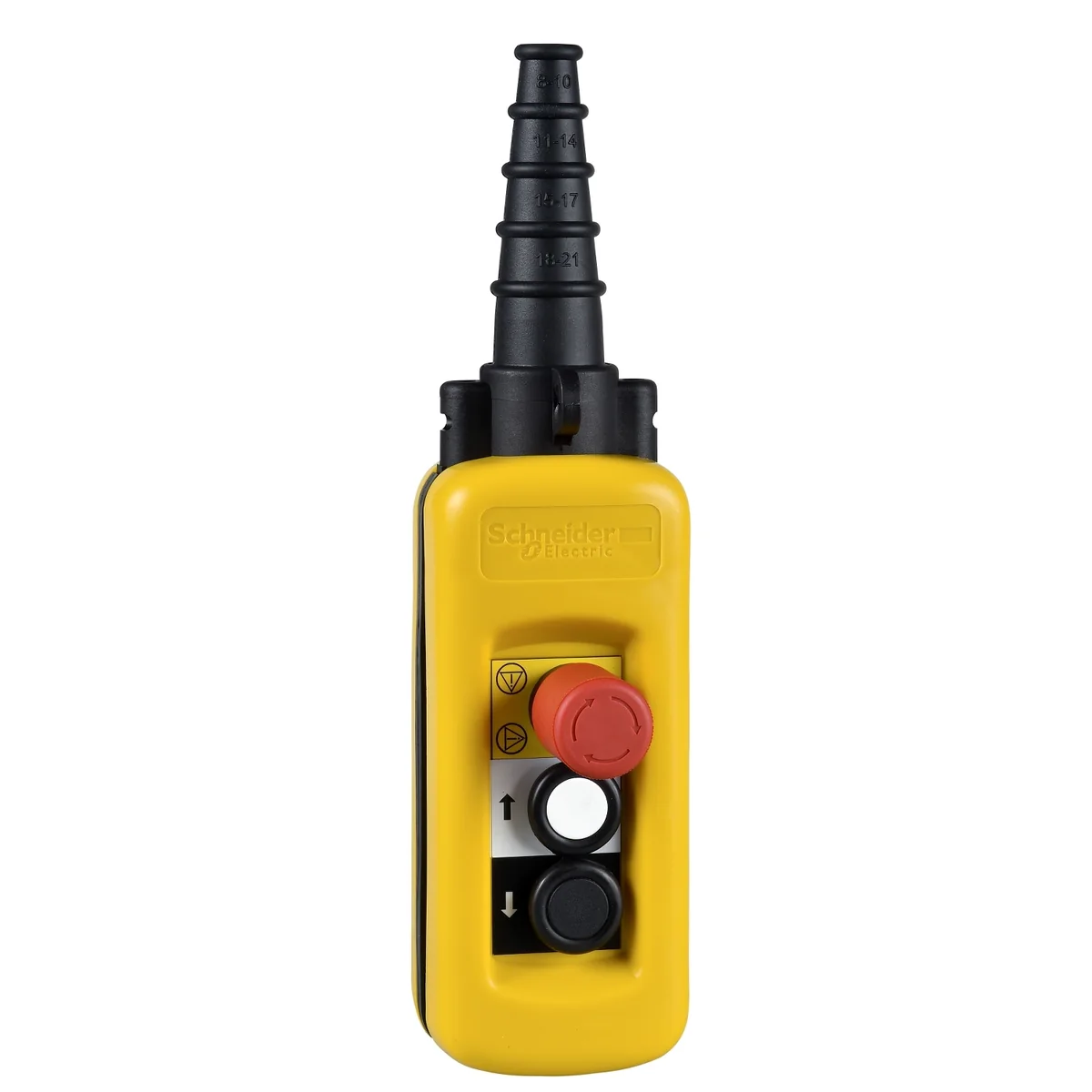

Caja Botonera Colgante 3 Pulsadores 1NA + 1NC+ 1NC Parada Emergencia XACA873 Schneider

Características del producto

Gama de producto

Harmony XAC

Tipo de Producto o Componente

Estación de control colgante

Nombre Corto del Dispositivo

XACA

tipo de estación de control

Con doble aislamiento

Material del Envolvente

Polipropileno

Tipo de Circuito Eléctrico

Circuito de control

tipo de armario

Preparado para uso

Aplicación estación control

Control de motor elevador de una velocidad

Composición de la estación de control

2 pulsadores +1 parada emergencia

tipo de control de botón

Pulsador de parada emergencia 30 mm Ø 1 NC Acción de activación Pulsador prim 1 NC + 1NA subir, lento Pulsador segundo 1 NC + 1NA inferior, lento

Compatibilidad del producto

ZB2BE102 p/ parada de emergencia ZB2BE102 + ZB2BE101 p/ cada dirección

Enclavamiento mecánico

Donde

color de estación de control

Amarillo

conexiones - terminales

Terminales de fijación por tornillo, 1 x 0.5...1 x 2.5 mm² Sin terminal Terminales de fijación por tornillo, 1 x 0.5...2 x 1.5 mm² Con terminal

Normas

EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 EN/ISO 13850: 2006 EN/IEC 60947-5-5 EN/IEC 60204-32

Certificaciones de Producto

GOST CCC

Tratamiento de Protección

TH

Temperatura ambiente de funcionamiento

-25…70 °C

Temperatura ambiente de almacenamiento

-40…70 °C

Resistencia a las vibraciones

15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6

resistencia a los choques

100 gn acorde a IEC 60068-2-27

Categoría de sobretensión

Clase II conforming to IEC 61140

grado de protección IP

IP65 conforming to IEC 60529

Grado de protección IK

IK08 conforming to En 50102

Endurancia mecánica

1000000 Ciclos

entrada de cable

Maneta de caucho con entrada escalada 8…26 mm

código designación de los contactos

A600 AC-15, Ue = 240 V, Ie = 3 A acorde a IEC 60947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1.2 A acorde a IEC 60947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0.27 A acorde a IEC 60947-5-1 appendix A Q600 DC-13, Ue = 600 V, Ie = 0.1 A acorde a IEC 60947-5-1 appendix A

corriente térmica nominal

10 A

[Ui] tensión asignada de aislamiento

600 V (grado contaminación 3)

[Uimp] Tensión asignada de resistencia a los choques

6 kV acorde a IEC 60947-1

Funcionamiento de contacto

Ruptura lenta

resistencia máxima en los terminales

25 MOhm

fuerza de funcionamiento

13 N Pulsador 8 N parada de emergencia

protección contra cortocircuito

10 A protección con fusible por cartucho fusi tipo gG

potencia nominal de funcionamiento en W

40 W DC-13 para 1000000 Ciclos, ritmo funcion 48 W DC-13 para 1000000 Ciclos, ritmo funcion 65 W DC-13 para 1000000 Ciclos, ritmo funcion <60 cyc/mn en 24 V, factor de carga = 0.5 - tipo de cable: inductivo carga) acorde a IEC 60947-5-1 anexo C

Descripción de terminales ISO n°1

(11-12)NC (13-14)NO

descripción terminales ISO n°2

(11-12)NC

identificador de terminal

(11-12)NC (13-14)NO

Peso del producto

0.6 kg

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

8.5 cm

Paquete 1 Ancho

9 cm

Paquete 1 Longitud

35 cm

Peso del empaque (Lbs)

600 g

Garantía (en meses)

18
