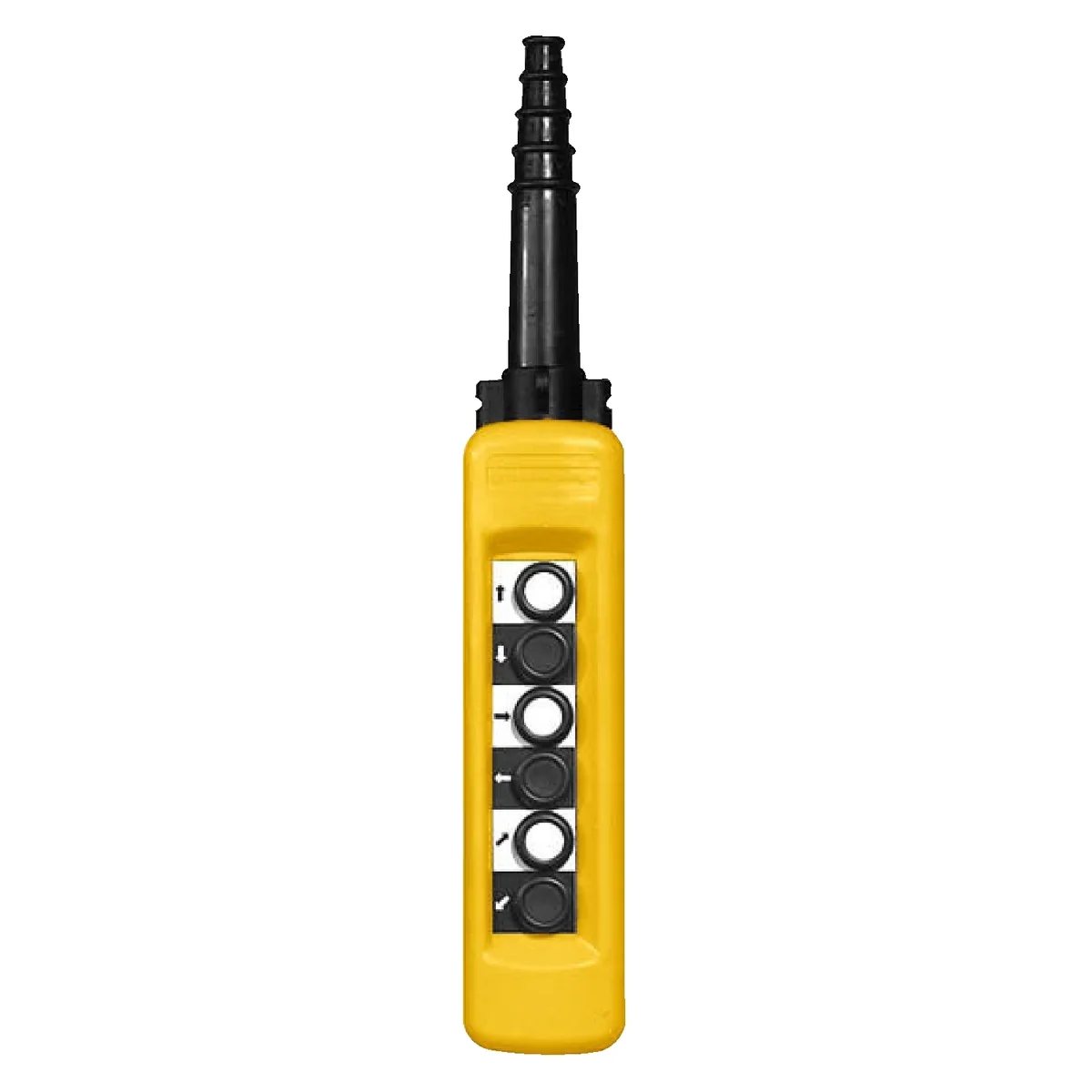

Caja Botonera Colgante 6 Pulsadores 1NA XACA671 Schneider
SKU XACA671 · Unidad base: unit
Esta estación en suspensión Harmony XAC es ideal para controlar aplicaciones de elevación de una sola velocidad. Esta estación de control en suspensión con forma de empuñadura de pistol es ideal para el control directo con guantes de trabajo pesado de aplicaciones mecánicas como grúas puente, grúas de torre, montacargas fijas y polipastos de viga. Gracias a su protección IP65, es resistente al impacto, al polvo, al agua y a la vibración, lo que lo hace ideal para operar en entornos hostiles. Dispone de una junta de goma sólida con cable para conseguir el máximo grado de apriete del agua. Su asa ergonómica permite el control de una sola mano de la elevación y grúa.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XAC
- Tipo de Producto o Componente
- Estación de control colgante
- Nombre Corto del Dispositivo
- XACA
- tipo de estación de control
- Con doble aislamiento
- Material del Envolvente
- Polipropileno
- Tipo de Circuito Eléctrico
- Circuito de control
- tipo de armario
- Preparado para uso
- Aplicación estación control
- Control de motor elevador de una velocidad
- Composición de la estación de control
- 6 pulsadores
- tipo de control de botón
- Pulsador prim 1 NA subir, lento Pulsador segundo 1 NA inferior, lento Pulsador cuarto 1 NA izquierda, lento Pulsador tercero 1 NA derecho, lento Pulsador quinto 1 NA hacia adelante lentamente Pulsador sexto 1 NA atrás, lento
- Compatibilidad del producto
- ZB2BE101 p/ cada dirección
- Enclavamiento mecánico
- Con interbloqueo mecánico entre pares
- color de estación de control
- Amarillo
- conexiones - terminales
- Terminales de fijación por tornillo, 1 x 0.5...1 x 2.5 mm² Sin terminal Terminales de fijación por tornillo, 1 x 0.5...2 x 1.5 mm² Con terminal
- Normas
- CSA C22.2 No 14 UL 508 IEC 60947-5-1 IEC 60204-32
- Certificaciones de Producto
- CCC GOST
- Tratamiento de Protección
- TH
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Resistencia a las vibraciones
- 15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
- resistencia a los choques
- 100 gn acorde a IEC 60068-2-27
- Categoría de sobretensión
- Clase II conforming to IEC 61140
- grado de protección IP
- IP65 conforming to IEC 60529
- Grado de protección IK
- IK08 conforming to IEC 62262
- Endurancia mecánica
- 1000000 Ciclos
- entrada de cable
- Maneta de caucho con entrada escalada 8…26 mm
- código designación de los contactos
- A600 AC-15, Ue = 240 V, Ie = 3 A acorde a IEC 60947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1.2 A acorde a IEC 60947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0.27 A acorde a IEC 60947-5-1 appendix A Q600 DC-13, Ue = 600 V, Ie = 0.1 A acorde a IEC 60947-5-1 appendix A
- corriente térmica nominal
- 10 A
- [Ui] tensión asignada de aislamiento
- 600 V (grado contaminación 3)
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a IEC 60947-1
- Funcionamiento de contacto
- Ruptura lenta
- resistencia máxima en los terminales
- 25 MOhm
- fuerza de funcionamiento
- 10 N Pulsador
- protección contra cortocircuito
- 10 A protección con fusible por cartucho fusi tipo gG
- potencia nominal de funcionamiento en W
- 40 W DC-13 para 1000000 Ciclos, ritmo funcion 48 W DC-13 para 1000000 Ciclos, ritmo funcion 65 W DC-13 para 1000000 Ciclos, ritmo funcion <60 cyc/mn en 24 V, factor de carga = 0.5 - tipo de cable: inductivo carga) acorde a IEC 60947-5-1 anexo C
- Descripción de terminales ISO n°1
- (13-14)NO
- identificador de terminal
- (11-12)NC (13-14)NO
- Peso del producto
- 0.86 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 8.500 cm
- Paquete 1 Ancho
- 9.000 cm
- Paquete 1 Longitud
- 57.000 cm
- Peso del empaque (Lbs)
- 895.000 g
- Tipo de unidad de paquete 2
- S06
- Número de unidades en el paquete 2
- 42
- Paquete 2 Altura
- 75.000 cm
- Paquete 2 Ancho
- 60.000 cm
- Paquete 2 Longitud
- 80.000 cm
- Paquete 2 Peso
- 51.136 kg
- Garantía (en meses)
- 18
