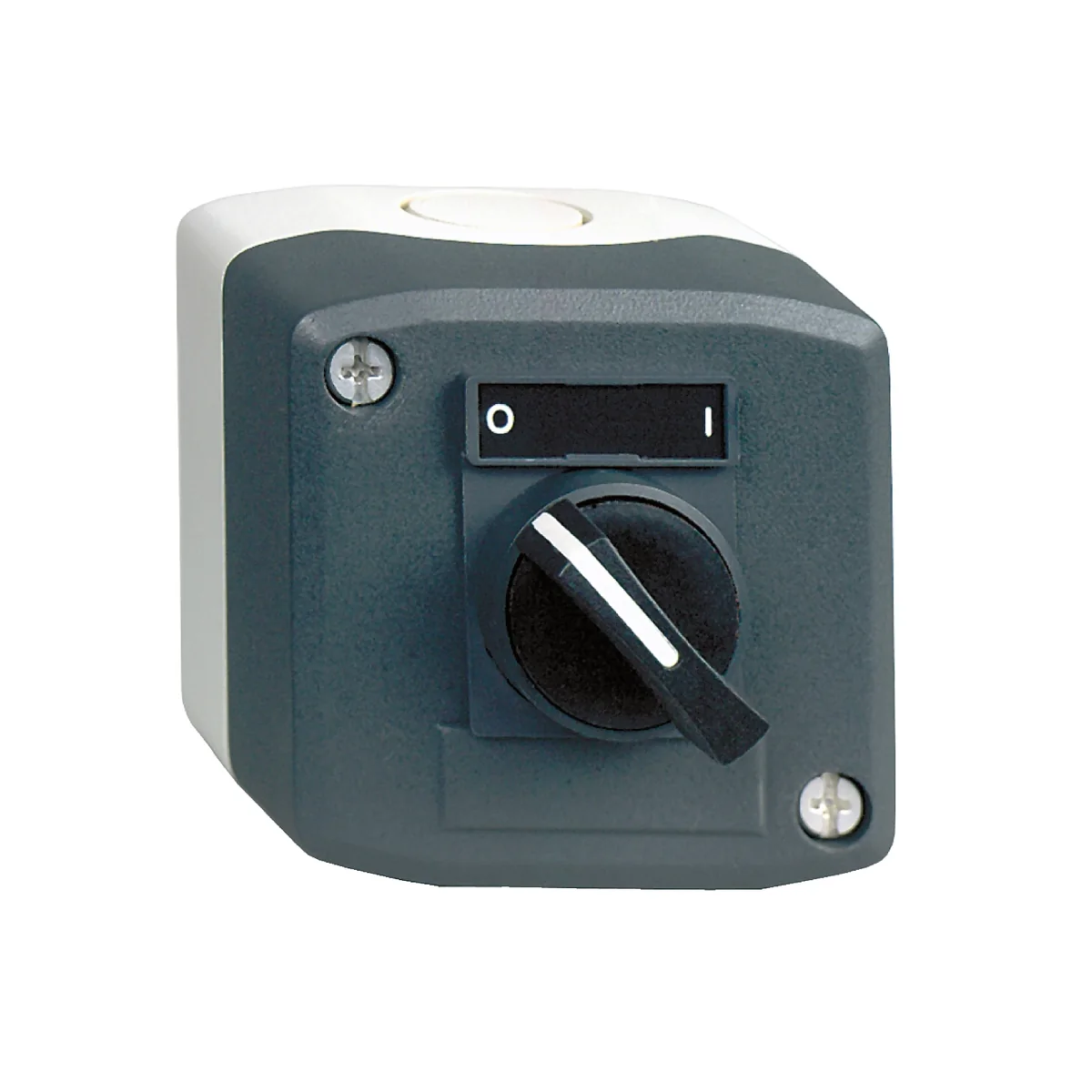

Caja Botonera Plast Arranque/Parada 1 Selector 2 Posic 1NA Harmony XALD134 - Schneider Electric

Características del producto

Gama de producto

Harmony XALD

Tipo de Producto o Componente

Estación de control completa

Nombre Corto del Dispositivo

XALD

Destino del producto

Para unidades de señalización y control XB5 Ø 22 mm

Aplicación estación control

Función arranque-parada

Color de base de la envolvente

Gris claro - tipo de cable: RAL 7035)

Color de cubierta

Gris oscuro - tipo de cable: RAL 7016)

Material

Policabonato

Perfil del operador

1 selector

Descripción de operador

Maneta estándar 'O-I' 1 NA

Composición de la estación de control

1 conmutador de selector con maneta estándar 1 NA O-I marcac

Ubicación del marcado

Marcado en soporte de leyendas

Funcionamiento de contacto

Ruptura lenta

Tensión de control CA 50 HZ

120…600 V

entrada de cable

2 extractores para entrada de cable, capacid sujeción: 14 mm 2 extractores para prensa de cable 13 PG y ISO M20, capacid sujeción: 12 mm

Tensión de control CA 60 HZ

120…600 V

Peso del producto

0.163 kg

Tensión de control DC

125…600 V

Resistencia a lavadoras de alta presión

7000000 Pa en55 °C, distancia:0.1 M

Number of command positions

1

Number of indicator lights

0

Información posición operador

2 posiciones

Number of push buttons

0

Apertura positiva

Sin

recorrido de funcionamineto

4.3 mm (Desplazamiento total)

Valor de torque

0.14 N.m NA cambiando estado eléctrico

Endurancia mecánica

1000000 Ciclos

Number of selector switches

1

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Number of key switches

0

Forma de la cabeza de tornillo

Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

Number of mushroom-shaped push-buttons

0

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V 5 mA acorde aIEC 60947-5-4

Interruptor de emergencia (EPO)

No

número de contactos como contacto normalmente cerrado

0

número de contactos como contacto normalmente abiero

1

número de contactos como contacto inversor

0

material de carcasa

Plástico

color de carcasa

Gris

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Categoría de sobretensión

Clase II conforming to IEC 60536

Grado de protección IP

IP66 acorde aIEC 60529 IP67 IP69 IP69K

Grado NEMA

NEMA 13 NEMA 4X

Grado de protección IK

IK05 conforming to IEC 62262

Normas

IEC 60947-5-4 CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-5-1 CEI 60947-5-5 IEC 60947-1 UL 508 JIS C8201-1

Resistencia a las vibraciones

5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Grado de Protección IP

IP66/IP67/IP69/IP69K

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

7.000 cm

Paquete 1 Ancho

7.000 cm

Paquete 1 Longitud

10.000 cm

Peso del empaque (Lbs)

146.100 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

40

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

6.233 kg

Garantía (en meses)

18
