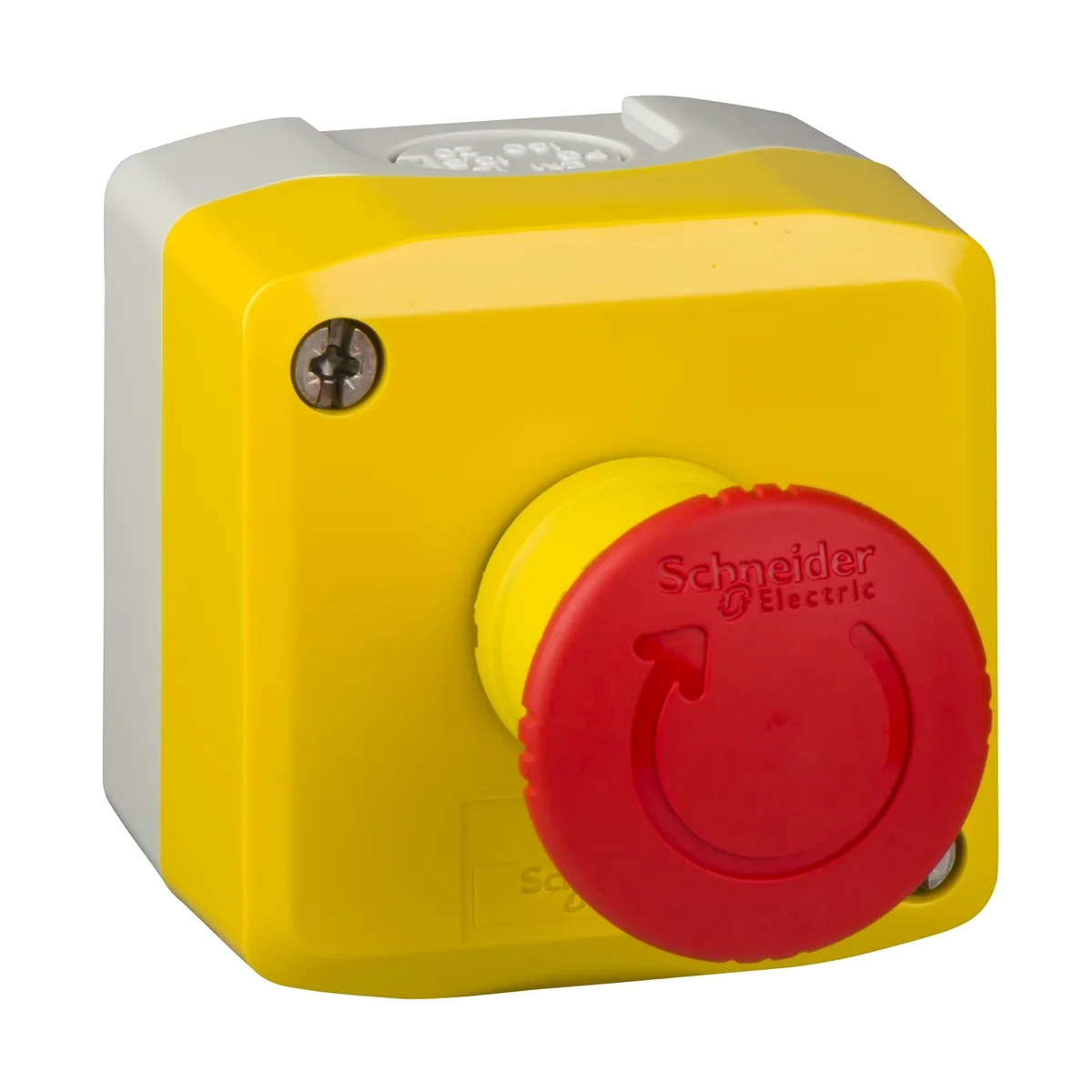

Caja Pulsador Parada De Emergenca Tipo Hongo Girar P/Desenclavar 1NC XALK178 Schneider

Características del producto

Gama de producto

Harmony XALK

Tipo de Producto o Componente

Estación de control completa

Nombre Corto del Dispositivo

XALK

Destino del producto

Para unidades de señalización y control XB5 Ø 22 mm

Aplicación estación control

Función apagado de emergencia Función de parada emergencia

Color de base de la envolvente

Gris claro - tipo de cable: RAL 7035)

Color de cubierta

Amarillo - tipo de cable: RAL 1021)

Material

Policabonato

Perfil del operador

1 pulsador cabeza de hongo

Descripción de operador

Rojo sin marcar 1 NC

Restauración

Girar para liberar

Composición de la estación de control

1 pulsador de cabeza redonda de Ø 40 mm, Rojo 1 NC Sin marca marcac

Funcionamiento de contacto

Ruptura lenta

Tensión de control CA 50 HZ

120…600 V

Entrada de cable

1 Troquelado para entrada de cables 0…14 mm 2 extractores para prensa de cable 13 PG y ISO M20 0…12 mm

Tensión de control CA 60 HZ

120…600 V

Peso del producto

0.194 kg

Tensión de control DC

125…600 V

Resistencia a lavadoras de alta presión

7000000 Pa en55 °C, distancia:0.1 M

Number of command positions

1

Number of indicator lights

0

Number of push buttons

0

Apertura positiva

Con acorde aIEC 60947-5-1 anexo K

recorrido de funcionamineto

1.5 mm (NC cambiando estado eléctrico) 2.6 mm (NA cambiando estado eléctrico) 4.3 mm (Desplazamiento total)

fuerza de funcionamiento

44 N NC + a cambiando estado eléctrico

Number of selector switches

0

Endurancia mecánica

300000 Ciclos

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Number of key switches

0

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

Number of mushroom-shaped push-buttons

1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Interruptor de emergencia (EPO)

No

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V 5 mA acorde aIEC 60947-5-4

número de contactos como contacto normalmente cerrado

1

número de contactos como contacto normalmente abiero

0

número de contactos como contacto inversor

0

material de carcasa

Plástico

color de carcasa

Yellow

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Categoría de sobretensión

Clase II conforming to IEC 60536

Grado de protección IP

IP66 acorde aIEC 60529 IP67 IP69 IP69K

Grado NEMA

NEMA 13 NEMA 4X

Grado de protección IK

IK03 conforming to IEC 62262

Normas

IEC 60204-1 IEC 60947-1 IEC 60947-5-4 ISO 13850 JIS C 4520 IEC 60364-5-53 CEI 60947-5-5 UL 508 CSA C22.2 No 14 IEC 60947-5-1

Resistencia a las vibraciones

5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Grado de Protección IP

IP66/IP67/IP69/IP69K

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

9.700 cm

Paquete 1 Ancho

7.000 cm

Paquete 1 Longitud

7.000 cm

Peso del empaque (Lbs)

161.000 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

40

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

6.786 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

320

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

60.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

62.788 kg

Garantía (en meses)

18
