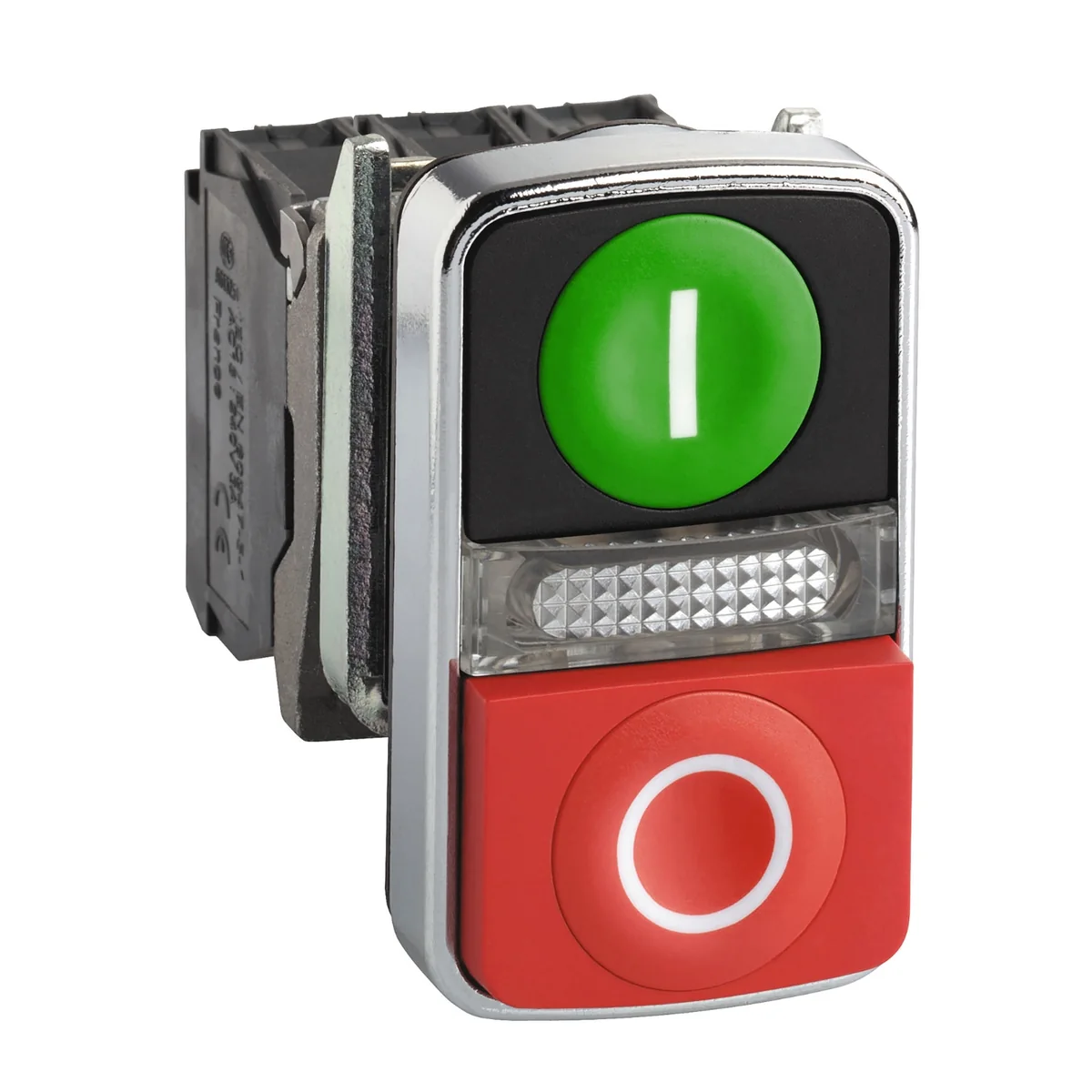

Pulsador Doble Metal Rojo-Verde Con LED Central 220 V Harmony XB4BW73731M5 Schneider

Características del producto

Gama de producto

Harmony XB4

Tipo de Producto o Componente

Pulsador bicéfalo luminoso

Nombre Corto del Dispositivo

XB4

Material del bisel

Metal cromado

Tipo de cabezal

Estándar

Diámetro de montaje

22.5 mm

Color de marcado

Marcado en negro sobre tapa blanca Marcado en blanco sobre tapa verde, roja o negra

Fuente de luz

LED protegido

Color de la fuente de luz

Blanco

Presentación del dispositivo

Producto completo

Material del anillo de fijación

Zamak

altura

50 mm

anchura

30 mm

profundidad

59 mm

Peso del producto

0.13 kg

Resistencia a lavadoras de alta presión

7000000 Pa en55 °C, distancia:0.1 M

Forma del cabezal de unidad de señalización

Rectangular

Tipo de operador

Retorno de resorte

Perfil del operador

1 flush - 1 projecting push-buttons - 1 central pilot light

Descripción de operador

Verde 'I' - rojo 'O'

Tipo y composición de contactos

1 NA + 1 NC

Funcionamiento de contacto

Ruptura lenta

Uso de contactos

Contactos estándar

Apertura positiva

Con acorde aIEC 60947-5-1 anexo K

recorrido de funcionamineto

1.5 mm (NC cambiando estado eléctrico) 2.6 mm (NA cambiando estado eléctrico) 4.3 mm (Desplazamiento total)

fuerza de funcionamiento

3.5 N NC cambiando estado eléctrico 3.8 N NA cambiando estado eléctrico

Endurancia mecánica

1000000 Ciclos

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conJIS No 1 destornillador Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V y5 mA En entorno limpio acorde a IEC 60947-5-4

Tipo señalización

Fijo

Base de bombilla

LED integral

[Us] Tensión de alimentación

230...240 V AC en 50/60 Hz

Límites de tensión de alimentación

195…264 V AC

Consumo de corriente

14 mA

Vida útil

100000 H A tensión nominal y 25 °C

Resistencia a sobretensiones

1 kV acorde aIEC 61000-4-5

Código de compatibilidad

XB4

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Clase de protección frente a descargas eléctricas

Clase I conforming to IEC 60536

Grado de protección IP

IP66 acorde aIEC 60529 IP69K acorde aIEC 60529 IP69 acorde aIEC 60529

Enclosure Type

UL type 4X/13

Grado de protección IK

IK06 conforming to IEC 50102

Normas

IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-5-4 IEC 60947-1 JIS C8201-5-1 UL 508 CEI 60947-5-5 JIS C8201-1

Certificaciones de Producto

CSA LROS (Lloyds registro de envío) BV Registrado por UL DNV

Resistencia a las vibraciones

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Resistencia a transitorios rápidos

2 kV acorde aIEC 61000-4-4

Resistencia a campos electromagnéticos

10 V/m acorde aIEC 61000-4-3

Resistencia a descargas electroestáticas

6 kV En contacto (en piezas metálicas) acorde a IEC 61000-4-2 8 kV En aire libre (en piezas aislantes) acorde a IEC 61000-4-2

Emisión electromagnética

Clase B acorde aIEC 55011
