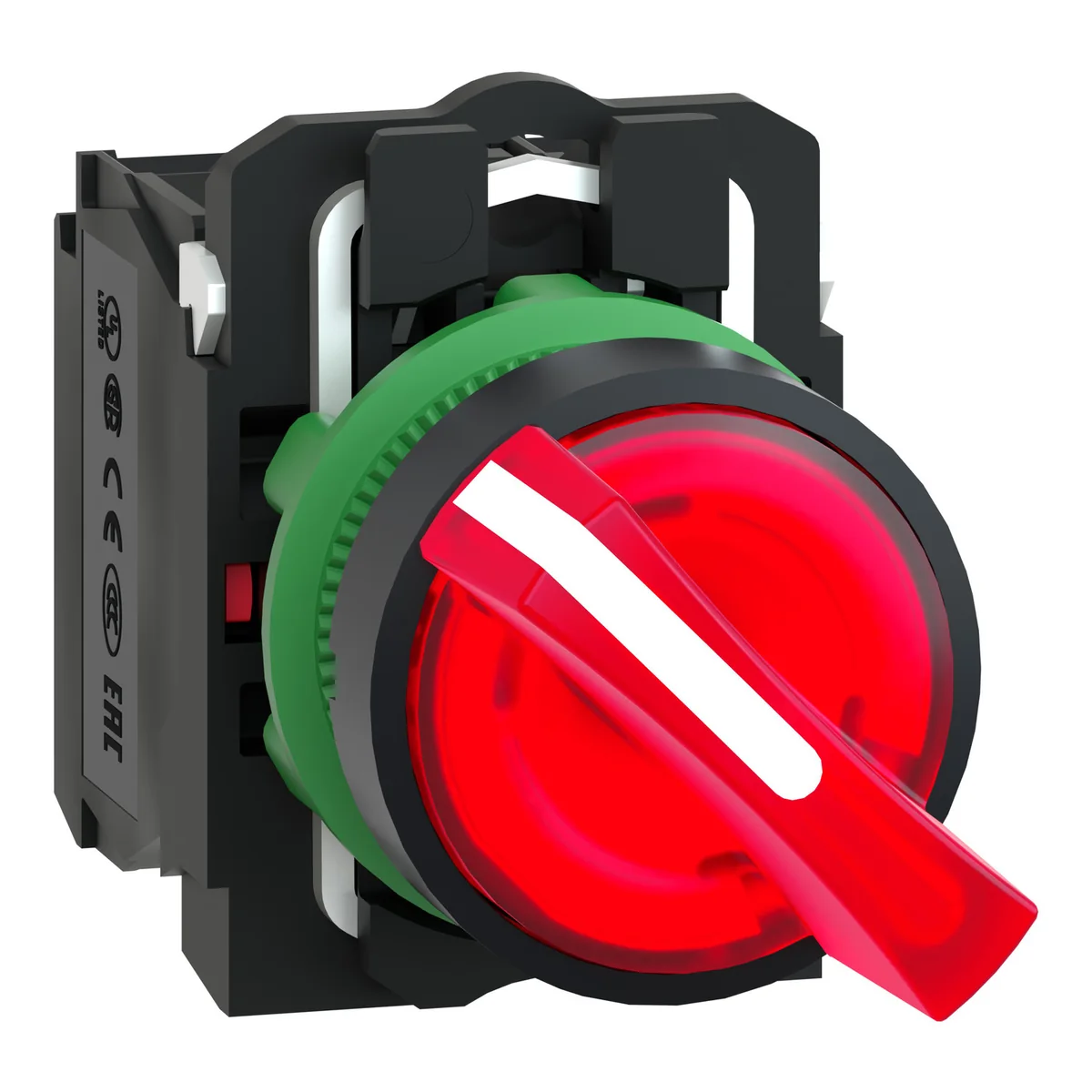

Selector Luminoso 2 Posiciones Fijo Rojo 230/240AC/DC XB5AK124M5 Schneider

Características del producto

Gama de producto

Harmony XB5

Tipo de Producto o Componente

Selector luminoso

Nombre Corto del Dispositivo

XB5

Material del bisel

Plástico gris oscuro

Tipo de cabezal

Estándar

Diámetro de montaje

22.5 mm

Se vende en cantidades indivisibles

1

Forma del cabezal de unidad de señalización

Redondo

Tipo de operador

Sostenido

Perfil del operador

Rojo Mango estándar

Información posición operador

2 posiciones de 90°

Tipo y composición de contactos

1 NA + 1 NC

Funcionamiento de contacto

Ruptura lenta

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Base de bombilla

LED integral

[Us] Tensión de alimentación

230...240 V AC en 50/60 Hz

altura

42 mm

anchura

30 mm

profundidad

70 mm

Descripción de terminales ISO n°1

(11-12)NC (13-14)NO

Peso del producto

0.516 kg

Resistencia a lavadoras de alta presión

7000000 Pa en55 °C, distancia:0.1 M

Uso de contactos

Contactos estándar

Apertura positiva

Con acorde aIEC 60947-5-1 anexo K

Torque de funcionamiento

0.14 N.m NA cambiando estado eléctrico

Endurancia mecánica

1000000 Ciclos

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V y5 mA En entorno limpio acorde a IEC 60947-5-4

Tipo señalización

Fijo

Fuente de luz

LED universal

Límites de tensión de alimentación

195…264 V AC

Consumo de corriente

14 mA

Vida útil

100000 H A tensión nominal y 25 °C

Resistencia a sobretensiones

1 kV acorde aIEC 61000-4-5

Presentación del dispositivo

Producto completo

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Clase de protección frente a descargas eléctricas

Clase II conforming to IEC 60536

Grado de protección IP

IP66 acorde aIEC 60529 IP67 acorde aIEC 60529 IP69 IP69K

Enclosure Type

UL type 4X/13

Grado de protección IK

IK04 conforming to IEC 50102

Normas

IEC 60947-1 CSA C22.2 No 14 IEC 60947-5-1 JIS C8201-5-1 UL 508 IEC 60947-5-4 JIS C8201-1

Certificaciones de Producto

BV UL CSA DNV LROS (Lloyds registro de envío)

Resistencia a las vibraciones

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Resistencia a transitorios rápidos

2 kV acorde aIEC 61000-4-4

Resistencia a campos electromagnéticos

10 V/m acorde aIEC 61000-4-3

Resistencia a descargas electroestáticas

6 kV En contacto (en piezas metálicas) acorde a IEC 61000-4-2 8 kV En aire libre (en piezas aislantes) acorde a IEC 61000-4-2

Emisión electromagnética

Clase B acorde aIEC 55011

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

8.600 cm

Paquete 1 Ancho

5.200 cm

Paquete 1 Longitud

3.300 cm

Peso del empaque (Lbs)

59.000 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

150

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

9.560 kg

Garantía (en meses)

18
