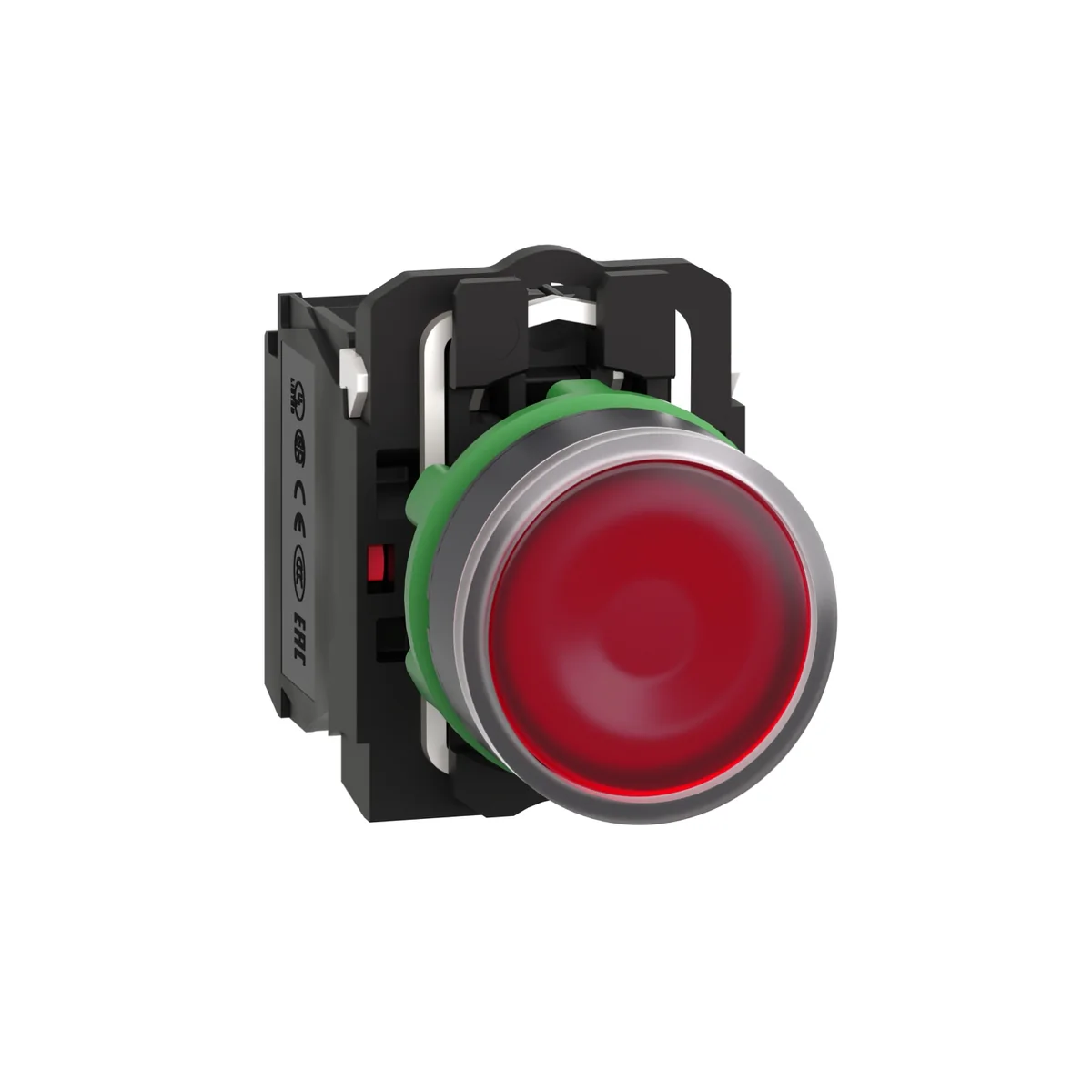

Pulsador Luminoso LED Rojo Plástico 220 V Harmony XB5AW34M5 Schneider

Características del producto

Gama de producto

Harmony XB5

Tipo de Producto o Componente

Pulsador luminoso

Nombre Corto del Dispositivo

XB5

Material del bisel

Plástico gris oscuro

Material del anillo de fijación

Plástico

Tipo de cabezal

Estándar

Diámetro de montaje

22.5 mm

Se vende en cantidades indivisibles

1

Forma del cabezal de unidad de señalización

Redondo

Tipo de operador

Retorno de resorte

Perfil del operador

Rojo Empotrado,Sin marca

Información agregada del operador

Con lente liso

Tipo y composición de contactos

1 NA + 1 NC

Funcionamiento de contacto

Ruptura lenta

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,1 x 0,22...2 x 2,5 mm² Sin terminal acorde aIEC 60947-1

Fuente de luz

LED universal

Base de bombilla

LED integral

[Us] Tensión de alimentación

230...240 V AC 50/60 Hz

Color de lentes o tapa/operador

Rojo

altura

42 mm

anchura

30 mm

profundidad

57 mm

Descripción de terminales ISO n°1

(21-22)NC (13-14)NO

Peso del producto

0.056 kg

Resistencia a lavadoras de alta presión

7000000 Pa en55 °C, distancia:0.1 M

Uso de contactos

Contactos estándar

Apertura positiva

Con acorde aIEC 60947-5-1 anexo K

recorrido de funcionamineto

1.5 mm (NC cambiando estado eléctrico) 2.6 mm (NA cambiando estado eléctrico) 4.3 mm (Desplazamiento total)

fuerza de funcionamiento

3.5 N NC cambiando estado eléctrico 3.8 N

Endurancia mecánica

10000000 Ciclos

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V 5 mA En entorno limpio acorde aIEC 60947-5-4

Tipo señalización

Fijo

Límites de tensión de alimentación

195…264 V AC

Consumo de corriente

14 mA

Vida útil

100000 H A tensión nominal y 25 °C

Resistencia a sobretensiones

1 kV acorde aIEC 61000-4-5

Presentación del dispositivo

Producto completo

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Categoría de sobretensión

Clase II conforming to IEC 60536

Grado de protección IP

IP66 acorde aIEC 60529 IP69 IP69K IP67

Enclosure Type

UL type 4X/13

Grado de protección IK

IK05 conforming to IEC 50102

Normas

JIS C8201-5-1 IEC 60947-5-4 UL 508 IEC 60947-1 CSA C22.2 No 14 IEC 60947-5-1 JIS C8201-1

Certificaciones de Producto

CSA LROS (Lloyds registro de envío) BV Registrado por UL DNV

Resistencia a las vibraciones

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Resistencia a transitorios rápidos

2 kV acorde aIEC 61000-4-4

Resistencia a campos electromagnéticos

10 V/m acorde aIEC 61000-4-3

Resistencia a descargas electroestáticas

6 kV En contacto (en piezas metálicas) acorde a IEC 61000-4-2 8 kV En aire libre (en piezas aislantes) acorde a IEC 61000-4-2

Emisión electromagnética

Clase B acorde aIEC 55011

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

3.500 cm

Paquete 1 Ancho

5.300 cm

Paquete 1 Longitud

8.800 cm

Peso del empaque (Lbs)

55.600 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

150

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

8.763 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

1200

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

80.000 cm

Paquete 3 Longitud

60.000 cm

Paquete 3 Peso

78.102 kg

Garantía (en meses)

18
