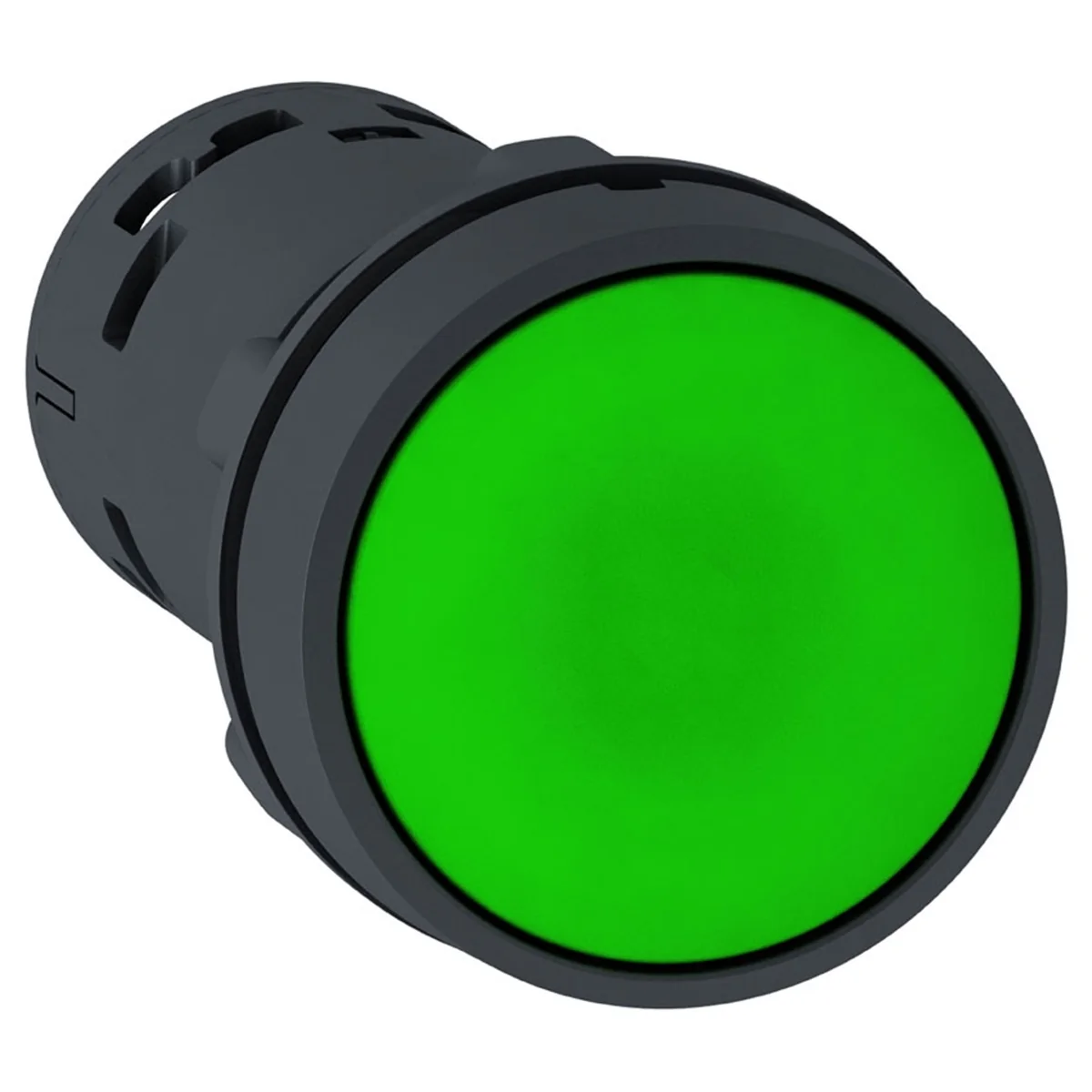

Pulsador Rasante Plast Verde 22MM 1NA Harmony XB7NA31 Schneider

Características del producto

Gama de producto

Harmony XB7

Tipo de Producto o Componente

Botón pulsador "push"

Nombre Corto del Dispositivo

XB7

Diámetro de montaje

22 mm

Se vende en cantidades indivisibles

10

Grado de protección IP

IP20 acorde aIEC 60529 (Cara trasera) IP65 acorde aIEC 60529 (Cara frontal)

Forma del cabezal de unidad de señalización

Redondo

Tipo de operador

Retorno de resorte

Perfil del operador

Verde Empotrado,Sin marca

Tipo y composición de contactos

1 NA

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,1 x 0.34...2 x 2.5 mm² Sin terminal acorde aIEC 60947-1

Presentación del dispositivo

Producto monolítico

Anchura total CAD

29 mm

Altura total CAD

29 mm

Profundidad total CAD

51.5 mm

Descripción de terminales ISO n°1

(13-14)NO

Peso del producto

0.021 kg

Montaje de dispositivo

Orificio de fijación - diámetro: 22.5 mm 22.3 +0.4/0 acorde aIEC 60947-1

Centro de fijación

>= 30x40 mm (Panel de soporte) Metal - espesor: 1…6 mm >= 30x40 mm (Panel de soporte) plástico - espesor: 2…6 mm

Modo de fijación

Fijación de la tuerca bajo la cabeza:2…2.4 N.m

Funcionamiento de contacto

Ruptura lenta

Apertura positiva

Con (solo NO)

Endurancia mecánica

1000000 Ciclos

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conJIS No 1 destornillador Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Protección contra cortocircuitos

4 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

250 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

4 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

0.1 A en250 V,DC-13,R300 acorde aIEC 60947-5-1 0.22 A en125 V,DC-13,R300 acorde aIEC 60947-5-1 0.3 A en240 V,AC - 14,D300 acorde aIEC 60947-5-1 0.6 A en120 V,AC - 14,D300 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,DC-13,0.3 A en 24 V, ritmo de operación 1000000 Ciclos,AC-15,0.03 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,0.09 A en 240 V, ritmo de operación<108000 cyc/mn, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ <= 10exp(-6) en17 V 5 mA acorde aIEC 60947-5-4

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-25…70 °C

Categoría de sobretensión

Clase II conforming to IEC 61140

Enclosure Type

UL type 3/12

Normas

UL 508 CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-5-1 IEC 60947-1 JIS C8201-1

Certificaciones de Producto

GOST CCC

Resistencia a las vibraciones

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

5.000 cm

Paquete 1 Ancho

10.100 cm

Paquete 1 Longitud

13.500 cm

Peso del empaque (Lbs)

20.000 g

Tipo de unidad de paquete 2

BB1

Número de unidades en el paquete 2

10

Paquete 2 Altura

5.000 cm

Paquete 2 Ancho

19.500 cm

Paquete 2 Longitud

25.500 cm

Paquete 2 Peso

195.000 g

Tipo de unidad de paquete 3

S01

Número de unidades en el paquete 3

100

Paquete 3 Altura

15 cm

Paquete 3 Ancho

15 cm

Paquete 3 Longitud

40 cm

Paquete 3 Peso

2.265 kg

Garantía (en meses)

18
