SCHNEIDER

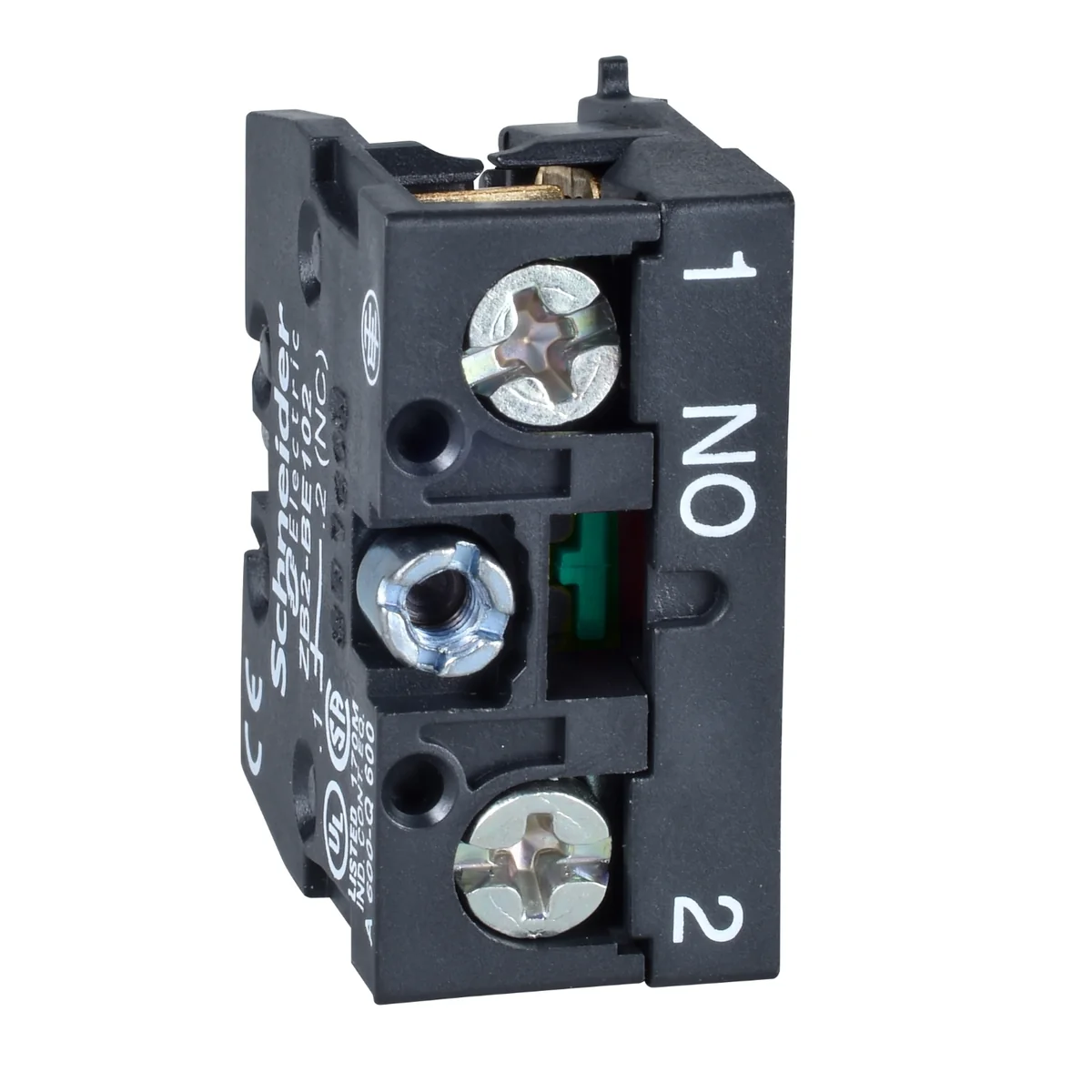

Block Contacto 1NA P/Botonera Colgante Xac ZB2BE101 Schneider
SKU ZB2BE101 · Unidad base: unit
Este bloque de contacto adicional para conmutación de alta potencia es un componente independiente de las gamas XB4 o XB5 de 22 mm de diámetro Dispone de un solo bloque de contacto NO y de un tipo de conexión de tornillo. Se instala fácilmente en la parte posterior de los contactos de interruptor de alta potencia ZBE50x.
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XAC
- Tipo de Producto o Componente
- Bloque de contacto
- Nombre del componente
- "ZB2"
- Tipo de Circuito Eléctrico
- Circuito de control
- aplicación de bloque contactos
- Velocidad única
- Tipo de bloque de contactos
- Único
- Tipo de operador
- Retorno de resorte
- Compatibilidad del producto
- XB4 XAPS2 XACA XB5
- Tipo y composición de contactos
- 1 NA
- Montaje del bloque
- Montaje frontal
- Funcionamiento de contacto
- Ruptura lenta
- Endurancia mecánica
- 1000000 Ciclos
- código designación de los contactos
- A600 AC-15, Ue = 240 V, Ie = 3 A acorde a IEC 947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1.2 A acorde a IEC 947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0.27 A acorde a IEC 947-5-1 appendix A Q600 DC-13, Ue = 600 V, Ie = 0.1 A acorde a IEC 947-5-1 appendix A
- [Ithe] intensidad térmica convencional en la envolvente
- 10 A
- [Ui] tensión asignada de aislamiento
- 600 V (grado de contaminación3) acorde aIEC 60947-1
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-1
- resistencia máxima en los terminales
- 25 MOhm
- fuerza de funcionamiento
- 13…15 N
- protección contra cortocircuito
- 10 A protección con fusible por cartucho fusi tipo gC(gl)
- potencia nominal de funcionamiento en W
- 40 W DC-13 para 1000000 Ciclos, ritmo funcion 48 W DC-13 para 1000000 Ciclos, ritmo funcion 65 W DC-13 para 1000000 Ciclos, ritmo funcion <3600 cyc/h en 24 V, factor de carga = 0.5 acorde a IEC 60947-5-1
- Descripción de terminales ISO n°1
- (13-14)NO
- Peso del producto
- 0.02 kg
- conexiones - terminales
- Terminales abrazadera de fijac, 1 x 2.5 mm² Con o sin terminal Terminales abrazadera de fijac, 2 x 1.5 mm² Con o sin terminal
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Resistencia a las vibraciones
- 15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
- Clase de protección frente a descargas eléctricas
- Clase II conforming to IEC 61140
- Normas
- IEC 60947-5-1 UL 508 IEC 60204-32 CSA C22.2 No 14
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.000 cm
- Paquete 1 Ancho
- 4.000 cm
- Paquete 1 Longitud
- 4.000 cm
- Peso del empaque (Lbs)
- 15.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 3.600 cm
- Paquete 2 Ancho
- 6.000 cm
- Paquete 2 Longitud
- 8.200 cm
- Paquete 2 Peso
- 150.000 g
- Tipo de unidad de paquete 3
- S01
- Número de unidades en el paquete 3
- 240
- Paquete 3 Altura
- 15 cm
- Paquete 3 Ancho
- 15 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 4 kg
- Garantía (en meses)
- 18
