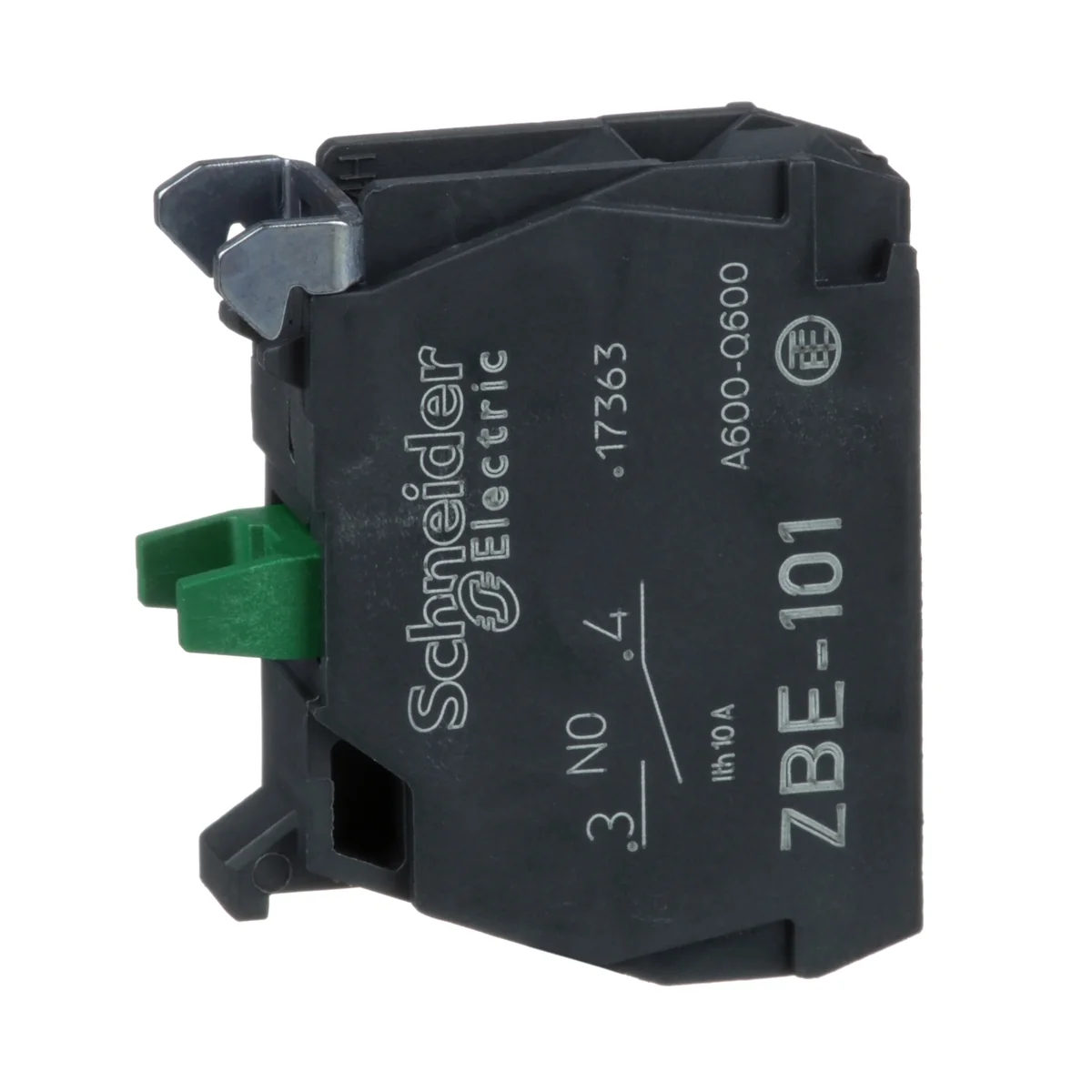

Block Contacto 1NA P/Pulsador XB4 - XB5 Harmony ZBE101 Schneider

Características del producto

Gama de producto

Harmony XB5 Harmony XB4

Tipo de Producto o Componente

Bloque de contacto

Nombre Corto del Dispositivo

ZBE

Se vende en cantidades indivisibles

5

Grado de protección IP

IP20 acorde aIEC 60529

Funcionamiento de contacto

Ruptura lenta

Tipo de bloque de contactos

Único

Uso de contactos

Contactos estándar

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Peso del producto

0.011 kg

Tipo y composición de contactos

1 NA

Apertura positiva

Sin

recorrido de funcionamineto

2.6 mm (NA cambiando estado eléctrico) 4.3 mm (Desplazamiento total)

fuerza de funcionamiento

2.3 N NA cambiando estado eléctrico

Endurancia mecánica

10000000 Ciclos

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Montaje del bloque

Montaje frontal

Código de composición eléctrica

C1 (cantidad C2 (cantidad C3 (cantidad C4 (cantidad C5 (cantidad C6 (cantidad C7 (cantidad C8 (cantidad C9 (cantidad C12 (cantidad M1 (cantidad M2 (cantidad M3 (cantidad M5 (cantidad M6 (cantidad M7 (cantidad M8 (cantidad M9 (cantidad SF1 (cantidad SF2 (cantidad MF1 (cantidad MF2 (cantidad C10 (cantidad M4 (cantidad C13 (cantidad <= 1)

Presentación del dispositivo

Elemento básico

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Normas

CSA C22.2 No 14 IEC 60947-5-1 UL 508 IEC 60947-1 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1

Certificaciones de Producto

CCC UL DNV GOST LROS (Lloyds registro de envío) BV CSA

Resistencia a las vibraciones

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

1.000 cm

Paquete 1 Ancho

2.500 cm

Paquete 1 Longitud

3.000 cm

Peso del empaque (Lbs)

9.000 g

Tipo de unidad de paquete 2

BB1

Número de unidades en el paquete 2

5

Paquete 2 Altura

4.500 cm

Paquete 2 Ancho

5.500 cm

Paquete 2 Longitud

5.500 cm

Paquete 2 Peso

52.000 g

Tipo de unidad de paquete 3

S03

Número de unidades en el paquete 3

800

Paquete 3 Altura

30.000 cm

Paquete 3 Ancho

30.000 cm

Paquete 3 Longitud

40.000 cm

Paquete 3 Peso

8.691 kg

Garantía (en meses)

18
