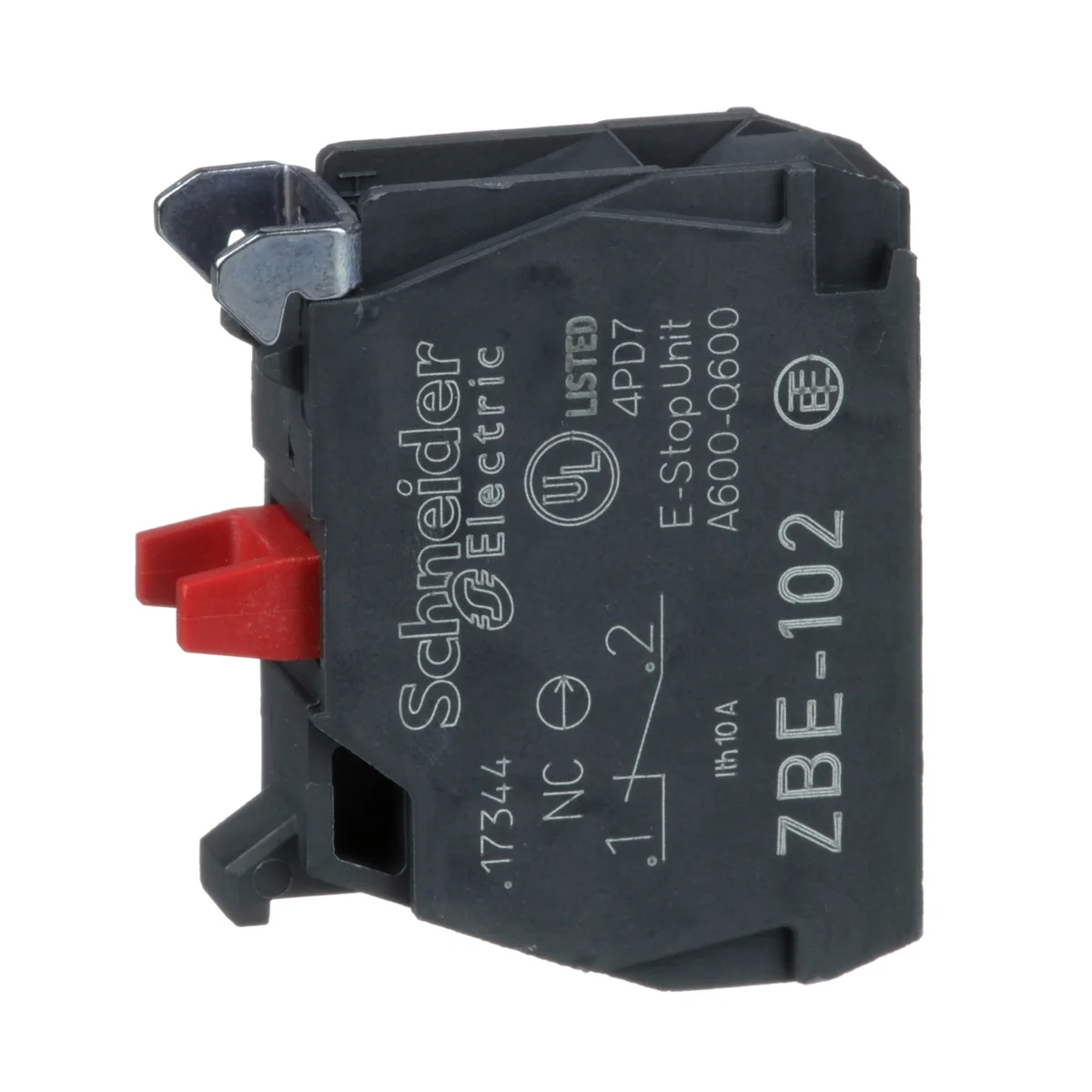

Block Contacto 1NC P/Pulsador XB4 - XB5 Harmony ZBE102 Schneider
SKU ZBE102 · Unidad base: unit
Este bloque de contactos de un solo bloque Harmony ZB, XB5 utiliza terminales de borne atornillado. Este bloque de contactos permite reemplazar y configurar sus pulsadores y selectores de forma rápida y sencilla. Se instala y sustituye fácilmente en unidades de pulsador completas XB5 e interruptores de selección a través de un conjunto de clips y se conecta a circuitos de control con simples conexiones de borne atornillado. Protege a los operadores frente a contactos inesperados con circuitos bajo tensión gracias a su índice de protección IP20. 1 millón de ciclos de alta resistencia por debajo de 6 A de carga permite menos mantenimiento y daños en su instalación. Dispone de un esquema de colores claro para los tipos de bloque de contacto NO y NC. Los terminales de conexión de la abrazadera de tornillo resistente a la vibración aseguran una alta resistencia a la vibración, lo que hace que el producto sea adecuado para su instalación en máquinas de alto impacto.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XB4 Harmony XB5
- Tipo de Producto o Componente
- Bloque de contacto
- Nombre Corto del Dispositivo
- ZBE
- Se vende en cantidades indivisibles
- 5
- Grado de protección IP
- IP20 acorde aIEC 60529
- Funcionamiento de contacto
- Ruptura lenta
- Tipo de bloque de contactos
- Único
- Uso de contactos
- Contactos estándar
- Conexiones - terminales
- Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1
- Peso del producto
- 0.011 kg
- Tipo y composición de contactos
- 1 NC
- Apertura positiva
- Con acorde aIEC 60947-5-1 anexo K
- recorrido de funcionamineto
- 1.5 mm (NC cambiando estado eléctrico) 4.3 mm (Desplazamiento total)
- fuerza de funcionamiento
- 2 N NC cambiando estado eléctrico
- Endurancia mecánica
- 10000000 Ciclos
- Par de apriete
- 0.8…1.2 N.m acorde aIEC 60947-1
- Forma de la cabeza de tornillo
- Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador
- Material de contactos
- Aleación de plata (Ag/Ni)
- Protección contra cortocircuitos
- 10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1
- [Ith] corriente térmica convencional
- 10 A acorde aIEC 60947-5-1
- [Ui] tensión asignada de aislamiento
- 600 V (grado de contaminación3) acorde aIEC 60947-1
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-1
- [Ie] corriente asignada de empleo
- 3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1
- Endurancia eléctrica
- 1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C
- Montaje del bloque
- Montaje frontal
- Código de composición eléctrica
- C1 (cantidad C2 (cantidad C3 (cantidad C4 (cantidad C5 (cantidad C6 (cantidad C7 (cantidad C8 (cantidad C9 (cantidad C12 (cantidad M1 (cantidad M2 (cantidad M3 (cantidad M5 (cantidad M6 (cantidad M7 (cantidad M8 (cantidad M9 (cantidad SF1 (cantidad SF2 (cantidad MF1 (cantidad MF2 (cantidad C10 (cantidad M4 (cantidad C13 (cantidad <= 1)
- Presentación del dispositivo
- Elemento básico
- Tratamiento de Protección
- TH
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Temperatura ambiente de funcionamiento
- -40…70 °C
- Normas
- IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-1 UL 508 IEC 60947-5-4 JIS C8201-1
- Certificaciones de Producto
- CSA GOST BV DNV LROS (Lloyds registro de envío) CCC UL
- Resistencia a las vibraciones
- 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
- Resistencia a los golpes
- 30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 5.500 cm
- Paquete 1 Ancho
- 3.400 cm
- Paquete 1 Longitud
- 5.400 cm
- Peso del empaque (Lbs)
- 9.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 5
- Paquete 2 Altura
- 5.600 cm
- Paquete 2 Ancho
- 4.300 cm
- Paquete 2 Longitud
- 5.400 cm
- Paquete 2 Peso
- 52.000 g
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 800
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 8.757 kg
- Garantía (en meses)
- 18
