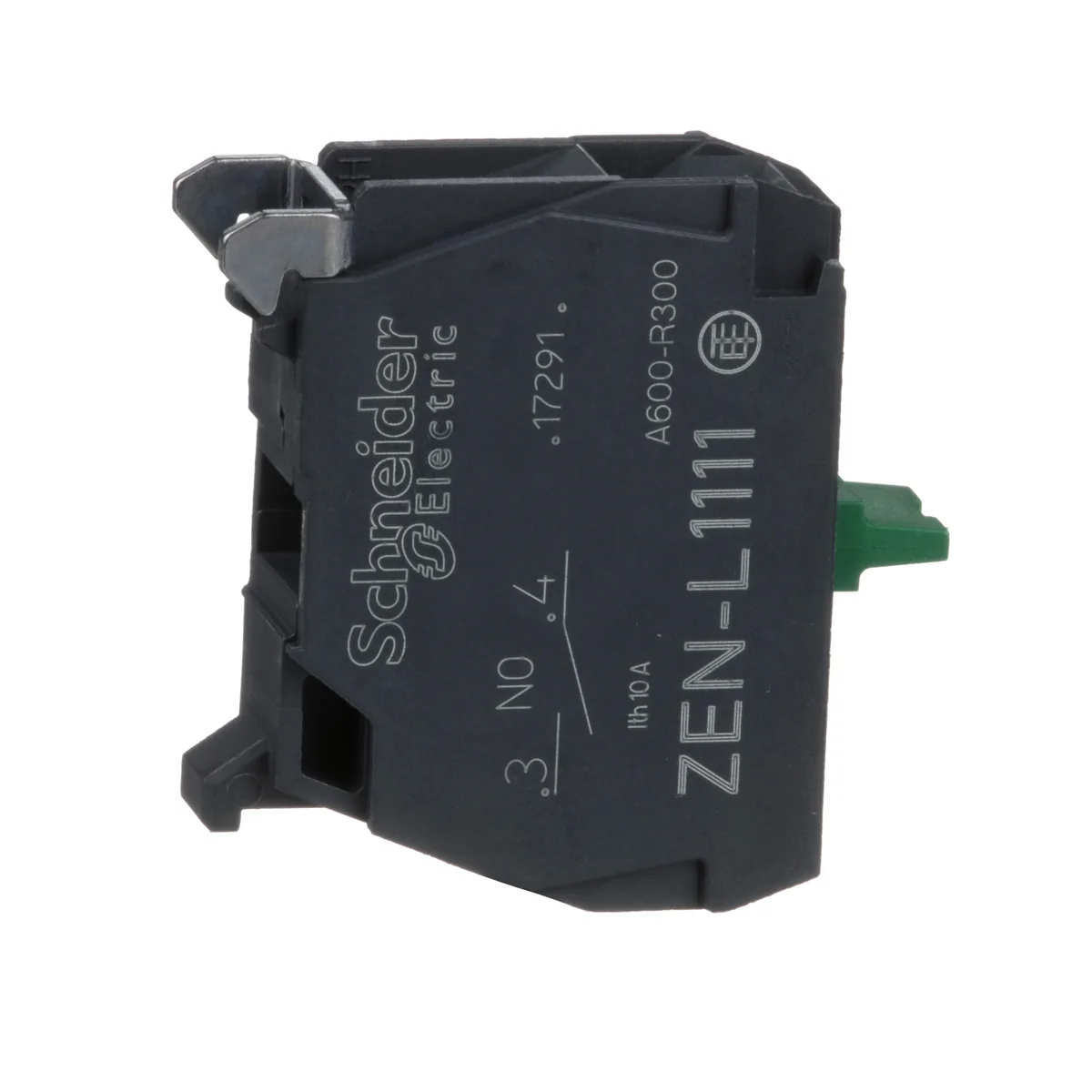

Block Contacto 1NA P/Montaje En Caja Xald - Xalk Harmony ZENL1111 Schneider

Características del producto

Gama de producto

Harmony XAL Harmony XAPS

Tipo de Producto o Componente

Bloque de contacto

Nombre Corto del Dispositivo

ZENL

Destino del producto

Para unidades de señalización y control XB5 Ø 22 mm Para estación de control XAPS

Montaje del bloque

Montaje trasero

Se vende en cantidades indivisibles

5

Tipo y composición de contactos

1 NA

Estilo de conjunto

Para montaje cliente

Peso del producto

0.015 kg

Funcionamiento de contacto

Ruptura lenta

Apertura positiva

Sin

recorrido de funcionamineto

2.6 mm (NA cambiando estado eléctrico) 4.3 mm (Desplazamiento total)

fuerza de funcionamiento

2.3 N NA cambiando estado eléctrico

Torque de funcionamiento

0.05 N.m NA cambiando estado eléctrico

Endurancia mecánica

10000000 Ciclos

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

resistencia máxima en los terminales

25 MOhm

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V y5 mA acorde a IEC 60947-5-4

Información adicional

Mounting on integrated plate in the box

Código de composición eléctrica

SR1 (cantidad SR2 (cantidad MR1 (cantidad <= 2)

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Grado de protección IP

IP20 acorde aIEC 60529

Normas

IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-1 UL 508 CEI 60947-5-5 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1

Resistencia a las vibraciones

5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

1.000 cm

Paquete 1 Ancho

3.300 cm

Paquete 1 Longitud

3.200 cm

Peso del empaque (Lbs)

9.000 g

Tipo de unidad de paquete 2

BB1

Número de unidades en el paquete 2

5

Paquete 2 Altura

5.500 cm

Paquete 2 Ancho

5.500 cm

Paquete 2 Longitud

4.500 cm

Paquete 2 Peso

51.000 g

Tipo de unidad de paquete 3

BB1

Número de unidades en el paquete 3

5

Paquete 3 Altura

5.500 cm

Paquete 3 Ancho

5.500 cm

Paquete 3 Longitud

4.500 cm

Paquete 3 Peso

51.000 g

Garantía (en meses)

18
