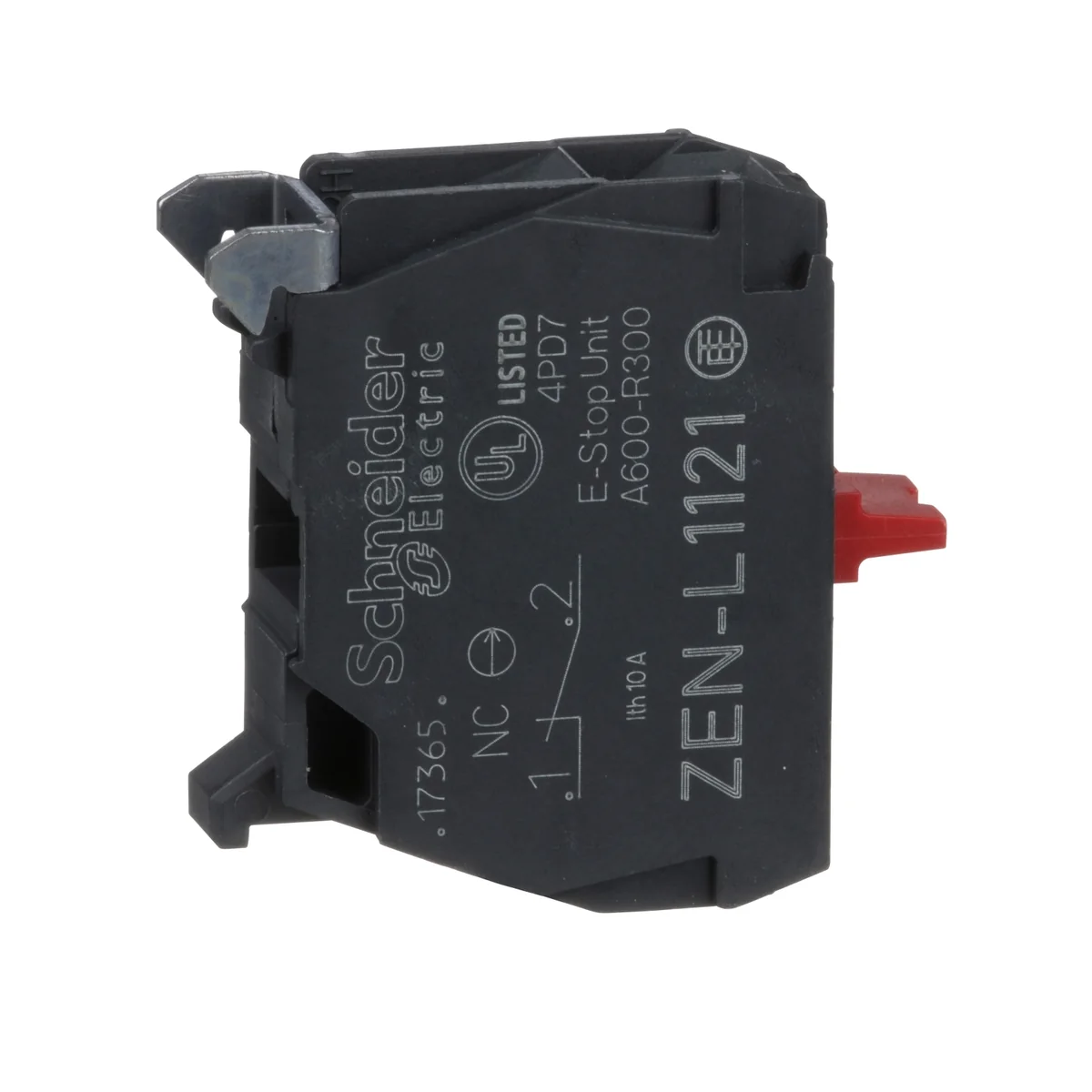

Block Contacto 1NC P/Montaje En Caja Xald - Xalk Harmony ZENL1121 Schneider

Características del producto

Gama de producto

Harmony XAPS Harmony XAL

Tipo de Producto o Componente

Bloque de contacto

Nombre Corto del Dispositivo

ZENL

Destino del producto

Para estación de control XAPS Para unidades de señalización y control XB5 Ø 22 mm

Montaje del bloque

Montaje trasero

Se vende en cantidades indivisibles

5

Tipo y composición de contactos

1 NC

Estilo de conjunto

Para montaje cliente

Peso del producto

0.015 kg

Funcionamiento de contacto

Ruptura lenta

Apertura positiva

Con acorde aIEC 60947-5-1 anexo K

recorrido de funcionamineto

1.5 mm (NC cambiando estado eléctrico) 4.3 mm (Desplazamiento total)

fuerza de funcionamiento

2 N NC cambiando estado eléctrico

Endurancia mecánica

10000000 Ciclos

Conexiones - terminales

Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1

Par de apriete

0.8…1.2 N.m acorde aIEC 60947-1

Forma de la cabeza de tornillo

Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador

Material de contactos

Aleación de plata (Ag/Ni)

resistencia máxima en los terminales

25 MOhm

Protección contra cortocircuitos

10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1

[Ith] corriente térmica convencional

10 A acorde aIEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V (grado de contaminación3) acorde aIEC 60947-1

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

[Ie] corriente asignada de empleo

3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1

Endurancia eléctrica

1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C

Fiabilidad eléctrica IEC60947

Λ Λ < 10exp(-8) en17 V y5 mA acorde a IEC 60947-5-4

Información adicional

Mounting on integrated plate in the box

Código de composición eléctrica

SR1 (cantidad SR2 (cantidad MR1 (cantidad <= 2)

Tratamiento de Protección

TH

Temperatura ambiente de almacenamiento

-40…70 °C

Temperatura ambiente de funcionamiento

-40…70 °C

Grado de protección IP

IP20 acorde aIEC 60529

Normas

CEI 60947-5-5 IEC 60947-5-4 UL 508 JIS C8201-5-1 IEC 60947-1 CSA C22.2 No 14 IEC 60947-5-1 JIS C8201-1

Resistencia a las vibraciones

5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

5.600 cm

Paquete 1 Ancho

4.400 cm

Paquete 1 Longitud

5.400 cm

Peso del empaque (Lbs)

9.000 g

Tipo de unidad de paquete 2

BB1

Número de unidades en el paquete 2

5

Paquete 2 Altura

5.600 cm

Paquete 2 Ancho

4.400 cm

Paquete 2 Longitud

5.400 cm

Paquete 2 Peso

52.000 g

Tipo de unidad de paquete 3

S03

Número de unidades en el paquete 3

800

Paquete 3 Altura

30.000 cm

Paquete 3 Ancho

30.000 cm

Paquete 3 Longitud

40.000 cm

Paquete 3 Peso

8.819 kg

Garantía (en meses)

18
