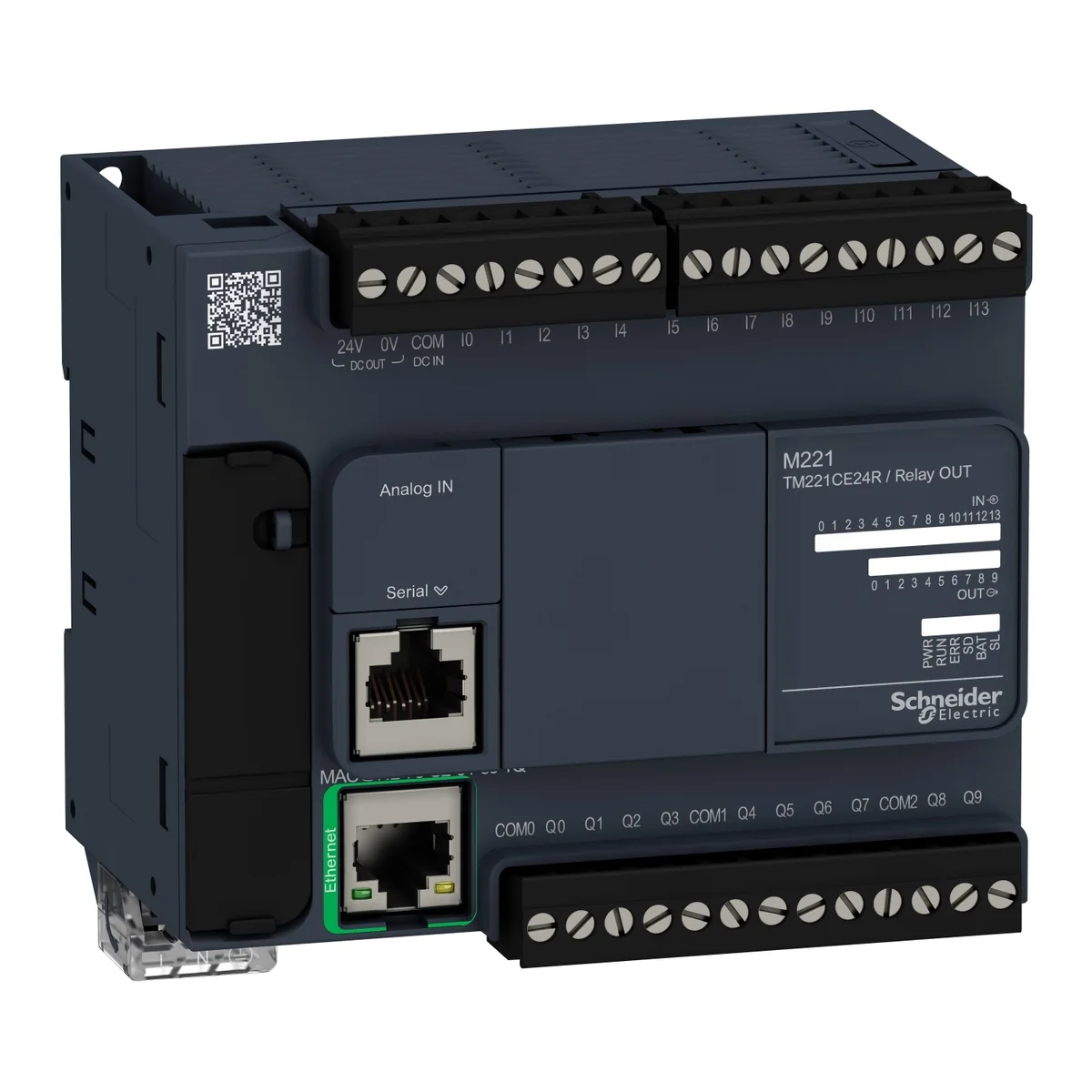

Controlador Plc 100-240V 14DIG 10 Reles Modicon M221 TM221CE24R Marca Schneider

Características del producto

Gama de producto

Modicon M221

Tipo de Producto o Componente

Autómata programable

[Us] tensión de alimentación asignada

100...240 V CA

de pie conducto

14, entrada discreta acorde a IEC 61131-2 tipo 1

número de entrada análogica

2 en 0...10 V

tipo de salida digital

Relé normalmente abierto

número de salidas discretas

10 relé

tensión de salida

5...125 V CC 5...250 V CA

montado en la pared del conducto

2 A

número de E/S digitales

24

numero de E/S del módulo de expansión

7 - tipo de cable: local 14 - tipo de cable: remoto

Límites tensión alimentación

85…264 V

Frecuencia de Red

50/60 Hz

corriente de entrada

40 A

consumo de potencia en VA

58 VA en 100...240 V módulo de expansión con número máximo de E/S 35 VA en 100...240 V sin módulo de expansión E/S

corriente de salida fuente de alimentación

0.52 A 5 V para bus de expansión 0.16 A 24 V para bus de expansión

entrada lógica

Receptor o suministro (positivo/negativo)

tensión de entrada digital

24 V

tipo de voltaje entrada discreto

CC

resolución de entrada analógica

10 bits

valor LSB

10 mV

tiempo conversión

1 ms por canal + 1 controlador del ciclo de tiempo entrada analógica

sobrecarga permitida em entradas

+/- 30 V DC para 5 min - tipo de cable: máximo) para entrada analógica +/- 13 V DC - tipo de cable: permanente) para entrada analógica

estado de tensión 1 garantizado

>= 15 V para entrada

estado de tensión 0 garantizado

<= 5 V para entrada

corriente de entrada discreta

7 mA para entrada digital 5 mA para entrada rápida

Tapa de conexiones trasero

3.4 kOhm para entrada digital 100 kOhm para entrada analógica 4.9 kOhm para entrada rápida

tiempo respuesta

35 µs turn-off, I2...I5 terminales para entrada 10 ms turn-on para salida 10 ms turn-off para salida 5 µs turn-on, I0, I1, I6, I7 terminales para entrada rápida 35 µs turn-on, otros terminales terminales para entrada 5 µs turn-off, I0, I1, I6, I7 terminales para entrada rápida 100 µs turn-off, otros terminales terminales para entrada

tiempo filtro configurable

0 ms para entrada 3 ms para entrada 12 ms para entrada

límites de tensión de salida

125 V DC 277 V CA

elevación

4 A en COM 2 7 A en COM 0 7 A en COM 1

error de precisión absoluta

+/- 1 % de la escala total para entrada analógica

durabilidad eléctrica

100000 Ciclos AC-12, 120 V, 240 VA, resistivo 100000 Ciclos AC-12, 240 V, 480 VA, resistivo 300000 Ciclos AC-12, 120 V, 80 VA, resistivo 300000 Ciclos AC-12, 240 V, 160 VA, resistivo 100000 Ciclos AC-15, cos phi = 0.35, 120 V, 60 VA, inductivo 100000 Ciclos AC-15, cos phi = 0.35, 240 V, 120 VA, inductivo 300000 Ciclos AC-15, cos phi = 0.35, 120 V, 18 VA, inductivo 300000 Ciclos AC-15, cos phi = 0.35, 240 V, 36 VA, inductivo 100000 Ciclos AC - 14, cos phi = 0.7, 120 V, 120 VA, inductivo 100000 Ciclos AC - 14, cos phi = 0.7, 240 V, 240 VA, inductivo 300000 Ciclos AC - 14, cos phi = 0.7, 120 V, 36 VA, inductivo 300000 Ciclos AC - 14, cos phi = 0.7, 240 V, 72 VA, inductivo 100000 Ciclos DC-12, 24 V, 48 W, resistivo 300000 Ciclos DC-12, 24 V, 16 W, resistivo 100000 Ciclos DC-13, 24 V, 24 W, inductivo (L/R = 7 ms) 300000 Ciclos DC-13, 24 V, 7.2 W, inductivo (L/R = 7 ms)

frecuencia de conmutación

20 operaciones de conmutación/minuto con carga máxima

durabilidad mecánica

20000000 Ciclos para salida de relé

carga mínima

1 mA en 5 V DC para salida de relé

tipo de protección

Sin protección en 5 A

tiempo de rearme

1 s

capacidad de memoria

256 kB para aplicación de usuarios y datos RAM con capacidad de sujeción: 10000 instrucciones 256 kB para variables internas RAM

orejas terminales de anillo

256 kB memoria flash integrada para copia de seguridad de la aplicación y de los datos

mantenido Ti24

2 GB Tarjeta SD - tipo de cable: opcional)

tipo de batería

BR2032 or CR2032X litio no-recargable

tiempo de backup

1 año en 25 °C - tipo de cable: por interrupción de fuente de alimentación)

tiempo de ejecución para 1 Kinstrucción

0.3 ms para evento y tarea periódica

tiempo de ejecución por instrucción

0.2 µs Booleano

exct tiempo para la tarea del evento

60 μs tiempo de respuesta

tamaño máximo de las áreas de objeto

255 %TM temporizadores 512 %M bits de memoria 8000 %MW palabras de memoria 255 %C contadores 512 %KW palabras constantes

reloj en tiempo real

Con

deriv. reloj

<= 30 s/mes en 25 °C

lazo de regulación

Regulador PID ajustable hasta 14 lazos simultáneos

número de entrada de contaje

4 entrada rápida (modo HSC) en 100 kHz 32 bits

Función de contador

A/B Monofásico Impulso/dirección

tipo de conexión integrada

Porta USB con capacidad de sujeción: mini B USB 2.0 conector Enlace serie sin aislar serie 1 con capacidad de sujeción: RJ45 conector y L/R = RS232/RS485 interface Ethernet con capacidad de sujeción: RJ45 conector

Suministro

- tipo de cable: serie)fuente de alimentación de enlace serie, estado 1 5 V, <200 mA

velocidad de transmisión

1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 15 m para RS485 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 3 m para RS232 480 Mbit/s para USB

protocolo de puerto de comunicaciones

Porta USB, estado 1 USB protocolo - SoMachine-Red Enlace serie sin aislar, estado 1 Modbus protocolo maestro/esclavo - RTU/ASCII o Red SoMachine , estado 1 Ethernet protocolo

puerto Ethernet

10BASE-T/100BASE-TX 1 puerto con capacidad de sujeción: 100 m cable cobre

servicio de comunicación

Servidor Modbus TCP Dispositivo esclavo Modbus TCP Cliente DHCP Cliente Modbus TCP Ethernet/adaptador IP

señalizaciones en local

1 LED (verde) for PWR 1 LED (verde) for RUN 1 LED (Rojo) for error de módulo (ERR) 1 LED (verde) for tarjeta SD de acceso (SD) 1 LED (Rojo) for BAT 1 LED por canal (verde) for estado de E/S 1 LED (verde) for SL Actividad de red Ethernet (verde) for ACTUAR Link de reed Ethernet (amarillo) for Link (Link estado)

Consecutivo, seguido, continuo, adosado

bornero de tornillo extraíble para entradas bornero de tornillo extraíble para salidas bornero, 3 terminales para conexión de la fuente de alimentación de 24 V CC conector, 4 terminales para entradas analógicas Mini B USB 2.0 conector para un terminal de programación

distancia máxima de los cables entre dispositivos

Cable apantallado, estado 1 Cable sin apantallar, estado 1 Cable sin apantallar, estado 1 Cable sin apantallar, estado 1 <1 m para entrada analógica

aislamiento

Entre la entrada y la lógica interna en 500 V CA Sin aislamiento entre la entrada analógica y la lógica interna Sin aislamiento entre las entradas analógicas Entre el suministro y la tierra en 1500 V CA Entre alimentación y masa del sensor en 500 V CA Entre la entrada y la tierra en 500 V CA Entre la salida y la tierra en 1500 V CA Entre el suministro y la lógica interna en 2300 V CA Entre alimentación del sensores y la lógica interna en 500 V CA Entre la salida y la lógica interna en 2300 V CA Entre el terminal Ethernet y la lógica interna en 500 V CA Entreel suministro y la fuente de alimentación del sensor en 2300 V CA

marca

CE

fuente de alimentación de detector

24 V CC en 250 mA suministrado por el controlador

soporte de montaje

Tipo de tapón TH35-15 carril acorde a IEC 60715 Tipo de tapón TH35-7.5 carril acorde a IEC 60715 placa o panel con juego de fijación

altura

90 mm

profundidad

70 mm

anchura

110 mm

Peso del producto

0.395 kg

Normas

IEC 61131-2 UL 508 CAN/CSA C22.2 No. 213 IACS E10 ANSI/ISA 12-12-02

Certificaciones de Producto

LR cULus ABS DNV-GL EAC RCM CE UKCA cULus HazLoc

Características ambientales

Ubicación peligrosa y ordinaria

Resistencia a descargas electroestáticas

8 kV en aire acorde a IEC 61000-4-2 4 kV en contacto acorde a IEC 61000-4-2

resistencia a campos electromagnéticos

10 V/m 80 MHz...1 GHz acorde a IEC 61000-4-3 3 V/m 1.4 GHz...2 GHz acorde a IEC 61000-4-3 1 V/m 2...2.7 GHz acorde a IEC 61000-4-3

resistencia a campos magnéticos

30 A/m 50/60 Hz acorde a IEC 61000-4-8

resistencia a transitorios rápidos

2 kV acorde a IEC 61000-4-4 - tipo de cable: líneas de alimentación) 2 kV acorde a IEC 61000-4-4 - tipo de cable: salida relé) 1 kV acorde a IEC 61000-4-4 - tipo de cable: E/S) 1 kV acorde a IEC 61000-4-4 - tipo de cable: línea Ethernet) 1 kV acorde a IEC 61000-4-4 - tipo de cable: enlace serie)

resistencia a sobretensiones

2 kV líneas de potencia (AC) modo común acorde a IEC 61000-4-5 2 kV salida relé modo común acorde a IEC 61000-4-5 1 kV E/S modo común acorde a IEC 61000-4-5 1 kV cable apantallado modo común acorde a IEC 61000-4-5 0.5 kV líneas de potencia (DC) modo diferencial acorde a IEC 61000-4-5 1 kV líneas de potencia (AC) modo diferencial acorde a IEC 61000-4-5 1 kV salida relé modo diferencial acorde a IEC 61000-4-5 0.5 kV líneas de potencia (DC) modo común acorde a IEC 61000-4-5

resistance to conducted disturbances, induced by radio frequency fields

10 V 0,15...80 MHz acorde a IEC 61000-4-6 3 V 0.1...80 MHz acorde a especificación Marina (LR, ABS, DNV, GL) 10 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a especificación Marina (LR, ABS, DNV, GL)

soporte de sujeción de cables

Emisiones conducidas 79 dBμV/m QP/66 dBμV/m AV líneas de potencia (AC)) en 0.15…0.5 MHz acorde a IEC 55011 Emisiones conducidas 73 dBμV/m QP/60 dBμV/m AV líneas de potencia (AC)) en 0.5…300 MHz acorde a IEC 55011 Emisiones conducidas 120...69 dBµV/m QP líneas de alimentación) en 10…150 kHz acorde a IEC 55011 Emisiones conducidas 63 dBμV/m QP líneas de alimentación) en 1.5…30 MHz acorde a IEC 55011 Emisiones radiadas 40 dBμV/m QP Clase A 10 m) en 30…230 MHz acorde a IEC 55011 Emisiones conducidas 79...63 dBμV/m QP líneas de alimentación) en 150…1500 kHz acorde a IEC 55011 Emisiones radiadas 47 dBμV/m QP Clase A 10 m) en 200…1000 MHz acorde a IEC 55011

inmunidad a microcortes

10 ms

Temperatura ambiente de funcionamiento

-10…55 °C - tipo de cable: instalación horizontal) -10…35 °C - tipo de cable: instalación vertical)

Temperatura ambiente de almacenamiento

-25…70 °C

humedad relativa

10…95 %, sin condensación - tipo de cable: en operación) 10…95 %, sin condensación - tipo de cable: en almacenamiento)

grado de protección IP

IP20 con cub. protec. colocada

Grado de contaminación

<= 2

altitud máxima de funcionamiento

0...2000 m

altitud de almacenamiento

0…3000 m

resistencia a las vibraciones

3.5 mm en 5…8.4 Hz en carril simétrico 3.5 mm en 5…8.4 Hz en montaje de panel 1 gn en 8.4…150 Hz en carril simétrico 1 gn en 8.4…150 Hz en montaje de panel

Resistencia a los golpes

98 m/s² para 11 ms

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

11.000 cm

Paquete 1 Ancho

15.500 cm

Paquete 1 Longitud

14.000 cm

Peso del empaque (Lbs)

630.000 g

Tipo de unidad de paquete 2

S04

Número de unidades en el paquete 2

20

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

40.000 cm

Paquete 2 Longitud

60.000 cm

Paquete 2 Peso

13.690 kg

Tipo de unidad de paquete 3

P12

Número de unidades en el paquete 3

240

Paquete 3 Altura

105.000 cm

Paquete 3 Ancho

120.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

182.000 kg

Garantía (en meses)

18
