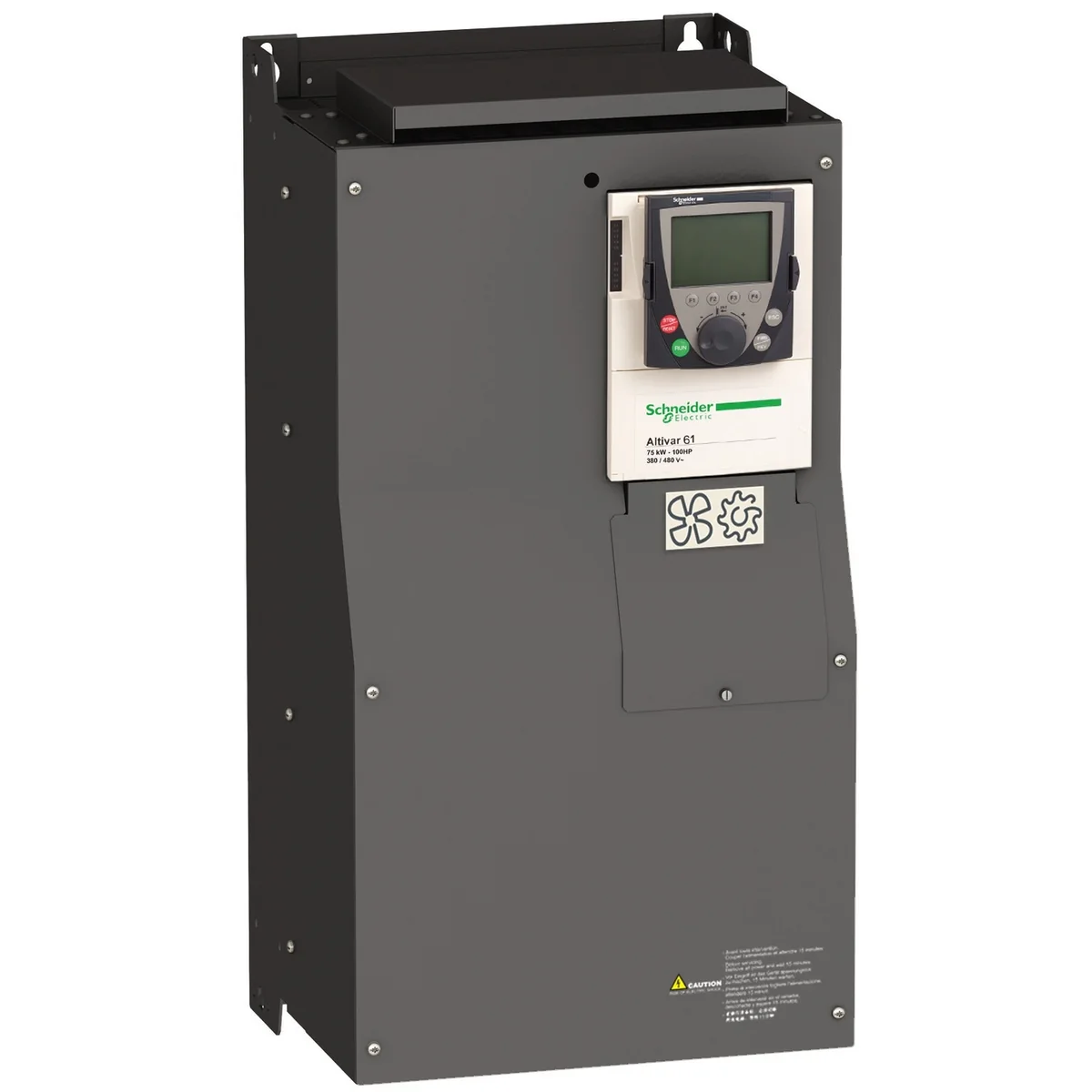

Kit Tarjeta De Potencia Para Variador ATV61HD55N4 Schneider Electric

Características del producto

Gama de producto

Altivar 61

Tipo de Producto o Componente

Variador de velocidad

aplicación específica de producto

Bombeo y Ventilación

Nombre del componente

ATV61

potencia del motor en kW

55 kW, 3 fases en 380...480 V

potencia del motor en HP

75 hp, 3 fases en 380...480 V

power supply voltage

380...480 V - 15...10 %

supply number of phases

3 fases

corriente de línea

101 A para 480 V 3 fases 55 kW / 75 hp 120 A para 380 V 3 fases 55 kW / 75 hp

filtro CEM

Filtro nivel 3 CEM

Estilo de conjunto

Con disipación de calor

potencia aparente

79 kVA en 380 V 3 fases 55 kW / 75 hp

maximum prospective line Isc

22 kA para 3 fases

máxima corriente transitoria

139.2 A para 60 s, 3 fases

frecuencia de conmutación nominal

12 kHz

frecuencia de conmutación

1...16 kHz ajustable 12...16 kHz con factor de desclasificación de la capacidad

asynchronous motor control

Control vectorial de flujo sin sensor, estándar Ley tensión/frecuencia, 5 puntos Ley tensión/frecuencia - ahorro de energía, U/f cuadrática Ley tensión/frecuencia, 2 puntos

perfil de control de motor síncrono

Control vectorial sin sensor, estándar

protocolo del puerto de comunicación

Modbus CANopen

tipo de polarización

Sin impedancia para Modbus

tarjeta opcional

Tarjeta de comunicación para APOGEE FLN Tarjeta de comunicación para BACnet Tarjeta de comunicación para CC-Link Tarjeta programable en el interior del controlador Tarjeta de comunicación para DeviceNet Tarjeta de comunicación para EtherNet/IP Tarjeta de comunicación para Fipio Tarjeta extensión E/S Tarjeta de comunicación para Interbus-S Tarjeta de comunicación para LonWorks Tarjeta de comunicación para METASYS N2 Tarjeta de comunicación para Modbus Plus Tarjeta de comunicación para Modbus TCP Tarjeta de comunicación para Modbus/Uni-Telway Tarjeta multibomba Tarjeta de comunicación para Profibus DP Tarjeta de comunicación para Profibus DP V1

Destino del producto

Motores asíncronos Motores síncronos

power supply voltage limits

323…528 V

power supply frequency

50...60 Hz - 5...5 %

power supply frequency limits

47,5...63 Hz

corriente de salida en continuo

116 A en 12 kHz, 380 V - 3 fases 96 A en 12 kHz, 460 V - 3 fases

frecuencia de salida

0.1…500 Hz

rango de velocidades

1…100 en modo de bucle abierto, sin respuesta rápida

precisión de velocidad

+/-10% de deslizamiento nomin 0,2 Tn a Tn sin respuesta de velocidad

precisión de par

+/- 15 % en modo de bucle abierto, sin respuesta rápida

sobrepar transitorio

130 % Par nominal del motor +/- 10 % para 60 s

par de frenado

30 % sin resistencia de frenado

bucle de regulación

Regulador de frecuencia PI

compensación desliz. motor

No disponible en ley tensión/frecuencia (2 ó 5 puntos) Ajustable Automático sea cual sea la carga Se puede suprimir

diagnostic

1 LED (Rojo) for tensión unidad

tensión de salida

<= de la potencia de la tensión de alimentación

electrical isolation

Aislamiento galvánico entre terminales de alimentación y control

type of cable for mounting in an enclosure

Con un kit IP21 o IP31, estado 1 3 cable IEC en 40 °C, cobre 70 °C / PVC Con juego UL Tipo 1, estado 1 3 cable UG 508 en 40 °C, cobre 75 °C / PVC Sin juego de montaje, estado 1 1 cable IEC en 45 °C, cobre 70 °C / PVC Sin juego de montaje, estado 1 1 cable IEC en 45 °C, cobre 90 °C / XLPE/EPR

Consecutivo, seguido, continuo, adosado

Términal 2,5 mm² / AWG 14 - tipo de cable: AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) Términal 150 mm² / 300 kcmil - tipo de cable: L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

Par de apriete

0.6 N.m - tipo de cable: AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 41 N.m, 360 lb.in - tipo de cable: L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

Suministro

Alimentación interna para potenciómetro de referencia (1-10 kOhmios), estado 1 10.5 V DC, +/- 5 %, Aliment. interna, estado 1 24 V DC - tipo de cable: 21…27 V), Alimentación externa, estado 1 24 V DC - tipo de cable: 19…30 V)

número de entrada analógica

2

tipo de entrada análogica

AI1-/Al1+ tensión diferencial bipolar, estado 1 +/- 10 V CC 24 V máx., impedancia 11 bits + signo AI2 corriente configurable por software, estado 1 0...20 mA, impedancia: 242 Ohm, impedancia 11 bits AI2 tensión configurable por software, estado 1 0...10 V CC 24 V máx., impedancia: 30000 Ohm, impedancia 11 bits

sampling time

2 ms +/- 0,5 ms - tipo de cable: AI1-/Al1+) - entrada analógica 2 ms +/- 0,5 ms - tipo de cable: Al2) - entrada analógica 2 ms +/- 0,5 ms - tipo de cable: AO1) - saída analógica 2 ms +/- 0,5 ms - tipo de cable: LI1...LI5) - entr. discreta 2 ms +/- 0,5 ms - tipo de cable: LI6)si configurado como entrada lógica - entr. discreta

absolute accuracy precision

+/- 2 % - tipo de cable: AI1-/Al1+) para variación temperatura 60 °C +/- 2 % - tipo de cable: AI2) para variación temperatura 60 °C +/- 1 % - tipo de cable: AO1) para variación temperatura 60 °C

error lineal

+/-0,15% del valor máximo - tipo de cable: AI1-/Al1+) +/-0,15% del valor máximo - tipo de cable: AI2) +/-0.2 % - tipo de cable: AO1)

número de salida analógica

1

tipo de salida análogica

AO1 corriente configurable por software, rango salida análoga 0...20 mA, impedancia: 500 Ohm, impedancia 10 bits AO1 tensión configurable por software, rango salida análoga 0...10 V CC, impedancia: 470 Ohm, impedancia 10 bits AO1 salida lógica configurable por sw 10 V, 20 mA

número de salida digital

2

salida discreta

Lógica relé configurable, estado 1 - tipo de cable: R1A, R1B, R1C) NA/NC - 100000 Ciclos Lógica relé configurable, estado 1 - tipo de cable: R2A, R2B) No - 100000 Ciclos

maximum response time

R1A, R1B, R1C R2A, R2B <= 7 ms, tolerancia +/- 0,5 ms

corriente mínima de conmutación

3 mA en 24 V CC para lógica relé configurable

intensidad de conmutación máxima

R1, R2, estado 1 2 A en 250 V AC inductivo cables para , cos phi = 0.4 x 7 ms R1, R2, estado 1 2 A en 30 V CC inductivo cables para , cos phi = 0.4 x 7 ms R1, R2, estado 1 5 A en 250 V AC resistivo cables para , cos phi = 1 x 0 ms R1, R2, estado 1 5 A en 30 V CC resistivo cables para , cos phi = 1 x 0 ms

número de entrada digital

7

entrada discreta

Programable - tipo de cable: LI1...LI5) 24 V CC - tipo de cable: Switch configurable - tipo de cable: LI6) 24 V CC - tipo de cable: Sonda PTC configur. por conm. - tipo de cable: LI6)0…6 - 1500 Ohm Entrada seguridad - tipo de cable: PWR) 24 V CC - tipo de cable: <= 30 V) - 1500 Ohm

entrada lógica

Lógica negativa (sink) - tipo de cable: LI1...LI5), > 16 V (estado 0), Lógica positiva (source) - tipo de cable: LI1...LI5), 11 V (estado 0) Lógica negativa (sink) - tipo de cable: LI6)si configurado como entrada lógica, > 16 V (estado 0), Lógica positiva (source) - tipo de cable: LI6)si configurado como entrada lógica, 11 V (estado 0)

rampas de aceleración y deceleración

Adapt. auto de rampa en caso de superar capac. de desconex. a través de resistor Acceleración ajustable por separado de 0,01 a 9000 s S, U o personalizado

frenado hasta parada

Mediante inyección de CC

Tipo de protección

Contra superación veloc límit, estado 1 variador de velocidad Contra pérdida fase de entrada, estado 1 variador de velocidad Interrupc en circuito control, estado 1 variador de velocidad Interrupc fase entrada, estado 1 variador de velocidad Sobretensión en la línea de alimentación, estado 1 variador de velocidad Subtensión de la línea de alimentación, estado 1 variador de velocidad Sobreintensidad entre fases de salida y tierra, estado 1 variador de velocidad Protección contra sobrecalentamiento, estado 1 variador de velocidad Sobretensiones en bus CC, estado 1 variador de velocidad Power Removal, estado 1 variador de velocidad Cortocircuito entre fases del motor, estado 1 variador de velocidad Protección térmica, estado 1 variador de velocidad Interrup fase motor, estado 1 motor Power Removal, estado 1 motor Protección térmica, estado 1 motor

resistencia de aislamiento

> 1 mOhm 500 V CC para 1 minuto a tierra

resolución de frecuencia

Entrada analógica, estado 1 0,024/50 Hz Unidad visualización, estado 1 0.1 Hz

Tipo de conector

1 RJ45 - tipo de cable: en cara frontal) para Modbus 1 RJ45 - tipo de cable: en terminal) para Modbus SUB-D 9 macho en RJ45 para CANopen

interfaz física

RS 485 de dos hilos para Modbus

marco de transmisión

RTU para Modbus

velocidad de transmisión

4800 bps, 9600 bps, 19200 bps, 38,4 Kbps para Modbus en terminal 9600 bps, 19200 bps para Modbus en cara frontal 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps para CANopen

formato de los datos

8 bits,1 stop, paridad impar para Modbus en cara frontal 8 bits, par impar o paridad no configurable para Modbus en terminal

número de direcciones

1…127 para CANopen 1…247 para Modbus

método de acceso

Esclavo CANopen

marca

CE

Posición de funcionamiento

Vertical +/- 10 grados

Peso del producto

44 kg

anchura

320 mm

altura

630 mm

profundidad

290 mm

nivel de ruido

63.7 dB acorde a 86/188/EEC

fuerza dieléctrica

3535 V DC entre tierra y terminales de potencia 5092 V DC entre control y terminales de potencia

Compatibilidad electromagnética

Prueba de inmunidad de radio frecuencia conducida nivel_3 conforming to IEC 61000-4-6 Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad ante descarga electroestática nivel_3 conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11

Normas

EN 55011 clase A grupo 2 IEC 61800-3 IEC 61800-5-1 UL tipo 1 IEC 60721-3-3 clase 3C1 EN 61800-3 ambientes 2 categoría C3 EN 61800-3 ambientes 1 categoría C3 IEC 60721-3-3 clase 3S2

Certificaciones de Producto

UL DNV GOST NOM 117 CSA C-Tick

Grado de contaminación

3 acorde a IEC 61800-5-1 3 acorde a UL 840

degree of proctection

IP20 sobre la parte superior sin placa de obturación en cubierta acorde a IEC 60529 IP20 sobre la parte superior sin placa de obturación en cubierta acorde a IEC 61800-5-1 IP21 acorde a IEC 60529 IP21 acorde a IEC 61800-5-1 IP41 sobre la parte superior acorde a IEC 60529 IP41 sobre la parte superior acorde a IEC 61800-5-1 IP54 en parte inferior acorde a IEC 60529 IP54 en parte inferior acorde a IEC 61800-5-1

Resistencia a las vibraciones

1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 1,5 mm pico a pico (f= 3…13 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

5…95 % sin condensación acorde a IEC 60068-2-3 5…95 % sin goteo de agua acorde a IEC 60068-2-3

Temperatura ambiente de funcionamiento

-10…50 °C (sin reducción de la potencia nominal) 50…60 °C (con factor de desclasificación de la capacidad)

Temperatura ambiente de almacenamiento

-25…70 °C

altitud máxima de funcionamiento

1000...3000 m con desclasificación de corriente del 1% por 100 m

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

46.5 cm

Paquete 1 Ancho

80.0 cm

Paquete 1 Longitud

60.0 cm

Peso del empaque (Lbs)

55.5 kg

Garantía (en meses)

18
