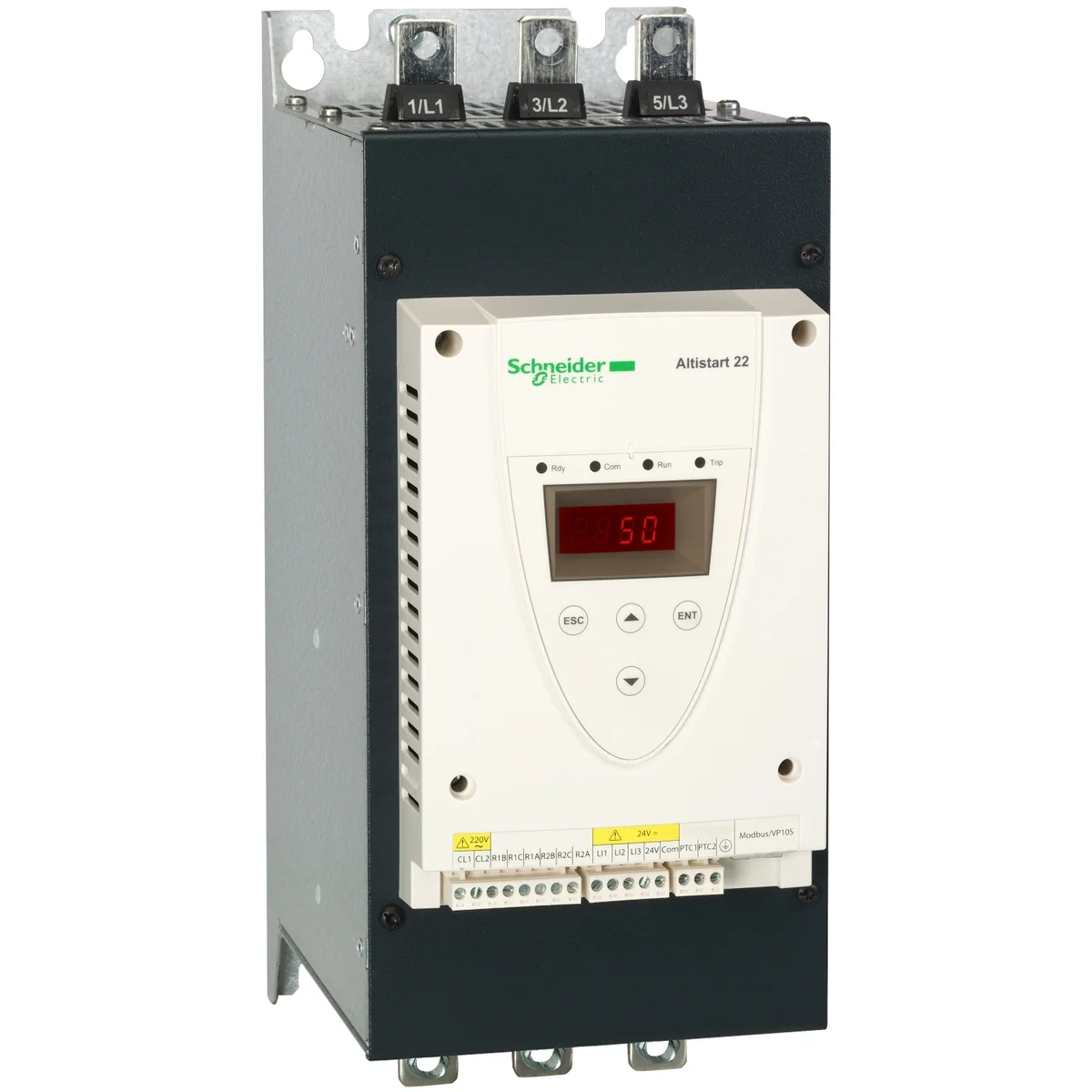

Contactor De Bypass 12 Vdc 100 Amp Para ATS22C17S6 , Schneider
SKU ATS22C17S6 · Unidad base: unit
Este arrancador progresivo Altistart 22 puede alimentar motores asíncronos de 3 fases en la conexión de la línea de suministro. Posee una clasificación de 170A, una potencia nominal de 45kW a 110kW y una tensión nominal de 230V a 500V CA. Está diseñado para máquinas simples y complejas, como bombas centrífugas y de pistón, ventiladores, compresores de tornillo y equipos de manipulación de materiales. El formato delgado mejora la versatilidad; permite el montaje en marcos de cualquier tipo de máquinas. Cuenta con un bypass integrado que reduce el ruido y la disipación de calor. La compatibilidad con el software SoMove permite transferir configuraciones y ajustes fácilmente, lo que significa que los repuestos pueden instalarse rápidamente. Proporciona un arranque suave para la maquinaria, evitando tensiones mecánicas y alargando su vida útil.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Altistart 22
- Tipo de Producto o Componente
- Arrancador suave
- Destino del producto
- Motores asíncronos
- aplicación específica de producto
- Bombas y vnetiladores
- Nombre del componente
- ATS22
- Número de Fases de La Red
- 3 fases
- [Us] Tensión de alimentación
- 230...600 V - 15...10 %
- potencia del motor en kW
- 45 kW 230 V 90 kW 400 V 90 kW 440 V 110 kW 500 V
- Ajuste de fábrica actual
- 156 A
- potencia disipada en W
- 91 W p/ aplicaciones estándares
- Categoría de empleo
- AC-53A
- tipo de arranque
- Arranque con control de par (corriente limitada a 3,5 In)
- bar aislado flexibles
- 170 A para conexión en la línea de suministro de motor p/ aplicaciones estándares
- Grado de protección IP
- IP00
- Estilo de conjunto
- Con disipación de calor
- función disponible
- Desviación interna
- Límites tensión alimentación
- 195…660 V
- Frecuencia de alimentación
- 50...60 Hz - 10...10 %
- Frecuencia de Red
- 45...66 Hz
- conexión de dispositivo en env
- En la línea sumin. motor
- [Uc] tensión del circuito de control
- 230 V - 15...10 % 50/60 Hz
- consumo de circuito de control
- 20 W
- número de salida digital
- 2
- salida discreta
- Salidas relé R1 230 V en marcha, alarma, disparo, parado, no parado, arrancando, listo C/O Salidas relé R2 230 V en marcha, alarma, disparo, parado, no parado, arrancando, listo C/O
- corriente mínima de conmutación
- 100 mA en 12 V CC - tipo de cable: salidas relé)
- Corriente de conmutación máxima
- 5 A "250 V" AC resistivo 1 salidas relé 5 A 30 V CC resistivo 1 salidas relé 2 A "250 V" AC inductivo 0.4 20 ms salidas relé 2 A 30 V CC inductivo 7 ms salidas relé
- número de entrada digital
- 3
- entrada discreta
- - tipo de cable: LI1, LI2, LI3) lógica, 5 mA 4.3 kOhm
- voltaje entrada
- 24 V <= 30 V
- entrada lógica
- Lógica positiva LI1, LI2, LI3 durante 11 V, >= 5 mA
- corriente de salida
- 0.4...1 Icl ajustable
- entrada de sonda PTC
- 750 Ohm
- protocolo del puerto de comunicación
- Modbus
- Tipo de conector
- 1 RJ45
- enlace datos comunicación
- Serie
- interface física
- Multipunto RS485
- velocidad de transmisión
- 4800, 9600 o 19200 bps
- equipo instalado
- 31
- Tipo de protección
- Fallo de fase, estado 1 línea Protección térmica, estado 1 motor Protección térmica, estado 1 arranc.
- marca
- CE
- tipo de refrigeración
- Convenc forzada
- Posición de funcionamiento
- Vertical +/- 10 grados
- altura
- 356 mm
- anchura
- 150 mm
- profundidad
- 229.5 mm
- Peso del producto
- 18 kg
- Compatibilidad electromagnética
- Emisiones conducidas y radiadas nivel A conforming to IEC 60947-4-2 Ondas oscilatorias amortiguadas nivel_3 conforming to IEC 61000-4-12 Descarga electroestática nivel_3 conforming to IEC 61000-4-2 Inmunidad a oscilaciones eléctricas nivel_4 conforming to IEC 61000-4-4 Inmunidad a interferencia radioeléctrica radiada nivel_3 conforming to IEC 61000-4-3 Impulso corriente/tensión nivel_3 conforming to IEC 61000-4-5
- Normas
- IEC 60947-4-2
- Certificaciones de Producto
- CCC GOST CSA UL C-Tick
- Resistencia a las vibraciones
- 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to IEC 60068-2-6
- Resistencia a los golpes
- 15 gn para 11 ms acorde a IEC 60068-2-27
- nivel de ruido
- 56 dB
- Grado de contaminación
- Level 2 ((*)) acorde a IEC 60664-1
- humedad relativa
- 0…95 % sin condensación o goteo de agua acorde a IEC 60068-2-3
- Temperatura ambiente de funcionamiento
- -10…40 °C (sin reducción de la potencia nominal) 40…60 °C (con disminución de corriente de 2,2 % por grada)
- Temperatura ambiente de almacenamiento
- -25…70 °C
- altitud máxima de funcionamiento
- > 1000...< 2000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 25.0 cm
- Paquete 1 Ancho
- 33.0 cm
- Paquete 1 Longitud
- 41.0 cm
- Peso del empaque (Lbs)
- 13.52 kg
- Tipo de unidad de paquete 2
- P06
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 73.5 cm
- Paquete 2 Ancho
- 80.0 cm
- Paquete 2 Longitud
- 60.0 cm
- Paquete 2 Peso
- 66.0 kg
- Garantía (en meses)
- 18
