SCHNEIDER

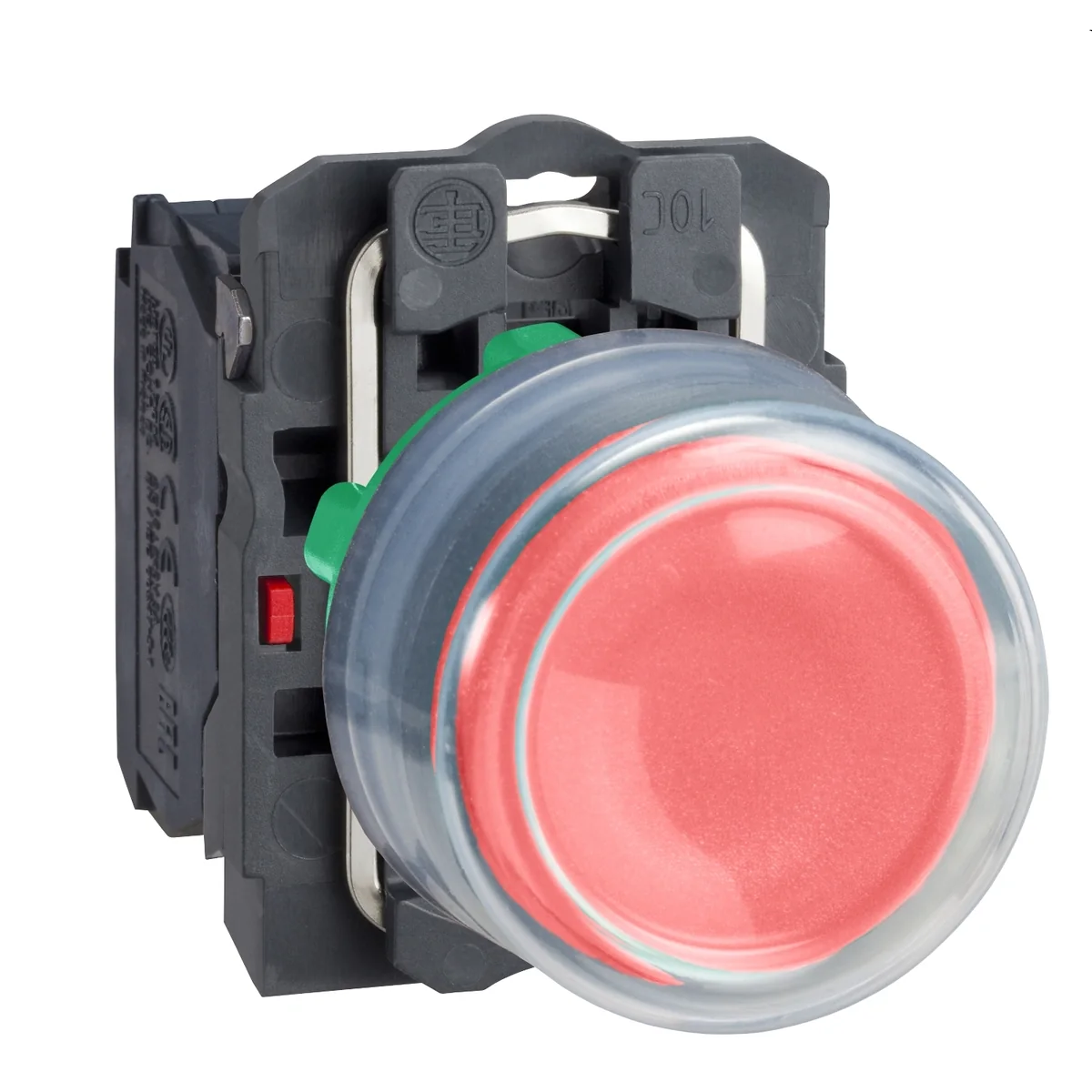

Pulsador C/Capuchon Plast Rojo Rojo 22MM 1NC Harmony XB5AP42 Schneider Electric
SKU TMP-20260114084345 · Unidad base: unit
Este pulsador modular rojo, protegido con silicona transparente Harmony XB5, funciona con un mecanismo de impulso/retorno de resorte y utiliza terminales de abrazadera de tornillo. Este botón pulsador de silicona saliente es una solución sencilla para cumplir con los requisitos de higiene en las industrias de alimentos, bebidas, así como en la atención médica y farmacéutica. Se monta fácilmente en interruptores estándar de 22 mm de diámetro y se conecta con conexiones simples con abrazaderas de tornillo. Es resistente al impacto, al polvo, al agua y a las vibraciones gracias a su IP66 / IP67 / IP69 / IP69K, lo que lo hace ideal para su operación en entornos hostiles. Su bisel plástico lo hace ideal para aplicaciones que requieren buena resistencia a agentes químicos y/o doble aislamiento eléctrico.
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XB5
- Tipo de Producto o Componente
- Botón pulsador "push"
- Nombre Corto del Dispositivo
- XB5
- Compatibilidad del producto
- No compatible con soporte de leyenda
- Material del bisel
- Plástico Plástico gris oscuro
- Tipo de cabezal
- Estándar
- Material del anillo de fijación
- Plástico
- Diámetro de montaje
- 22.5 mm
- Se vende en cantidades indivisibles
- 1
- Forma del cabezal de unidad de señalización
- Redondo
- Tipo de operador
- Retorno de resorte
- Perfil del operador
- Rojo Saliente,Sin marca
- Información agregada del operador
- Fuelle transparente
- Tipo y composición de contactos
- 1 NC
- Funcionamiento de contacto
- Ruptura lenta
- Conexiones - terminales
- Terminales de fijación por tornillo, Terminales de fijación por tornillo,1 x 0,22...2 x 2,5 mm² Sin terminal acorde aIEC 60947-1
- altura
- 42 mm
- anchura
- 30 mm
- profundidad
- 61 mm
- Descripción de terminales ISO n°1
- (21-22)NC
- Peso del producto
- 0.039 kg
- Resistencia a lavadoras de alta presión
- 7000000 Pa en55 °C, distancia:0.1 M
- Uso de contactos
- Contactos estándar
- Apertura positiva
- Con acorde aIEC 60947-5-1 anexo K
- recorrido de funcionamineto
- 1.5 mm (NC cambiando estado eléctrico) 4.3 mm (Desplazamiento total)
- fuerza de funcionamiento
- 3.5 N NC cambiando estado eléctrico
- Endurancia mecánica
- 10000000 Ciclos
- Par de apriete
- 0.8…1.2 N.m acorde aIEC 60947-1
- Forma de la cabeza de tornillo
- Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador
- Material de contactos
- Aleación de plata (Ag/Ni)
- Protección contra cortocircuitos
- 10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1
- [Ith] corriente térmica convencional
- 10 A acorde aIEC 60947-5-1
- [Ui] tensión asignada de aislamiento
- 600 V (grado de contaminación3) acorde aIEC 60947-1
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-1
- [Ie] corriente asignada de empleo
- 3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1
- Endurancia eléctrica
- 1000000 Ciclos AC-15,2 A en230 V, ritmo de operación 1000000 Ciclos AC-15,3 A en120 V, ritmo de operación 1000000 Ciclos AC-15,4 A en24 V, ritmo de operación 1000000 Ciclos DC-13,0.2 A en110 V, ritmo de operación 1000000 Ciclos DC-13,0.5 A en24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1:Apéndice C
- Fiabilidad eléctrica IEC60947
- Λ Λ < 10exp(-8) en17 V y5 mA En entorno limpio acorde a IEC 60947-5-4
- Presentación del dispositivo
- Producto completo
- Configurable
- No
- Código de compatibilidad
- XB5
- Tratamiento de Protección
- TH
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Temperatura ambiente de funcionamiento
- -40…70 °C
- Categoría de sobretensión
- Clase II conforming to IEC 60536
- Grado de protección IP
- IP66 acorde aIEC 60529 IP67
- Enclosure Type
- UL type 4X/13
- Grado de protección IK
- IK03 conforming to IEC 50102
- Normas
- UL 508 JIS C8201-5-1 IEC 60947-1 IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-5-4 JIS C8201-1
- Certificaciones de Producto
- DNV CSA Registrado por UL LROS (Lloyds registro de envío) BV
- Resistencia a las vibraciones
- 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
- Resistencia a los golpes
- 30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 8.800 cm
- Paquete 1 Ancho
- 3.400 cm
- Paquete 1 Longitud
- 5.300 cm
- Peso del empaque (Lbs)
- 40.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 50
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 2.327 kg
- Garantía (en meses)
- 18
