SCHNEIDER

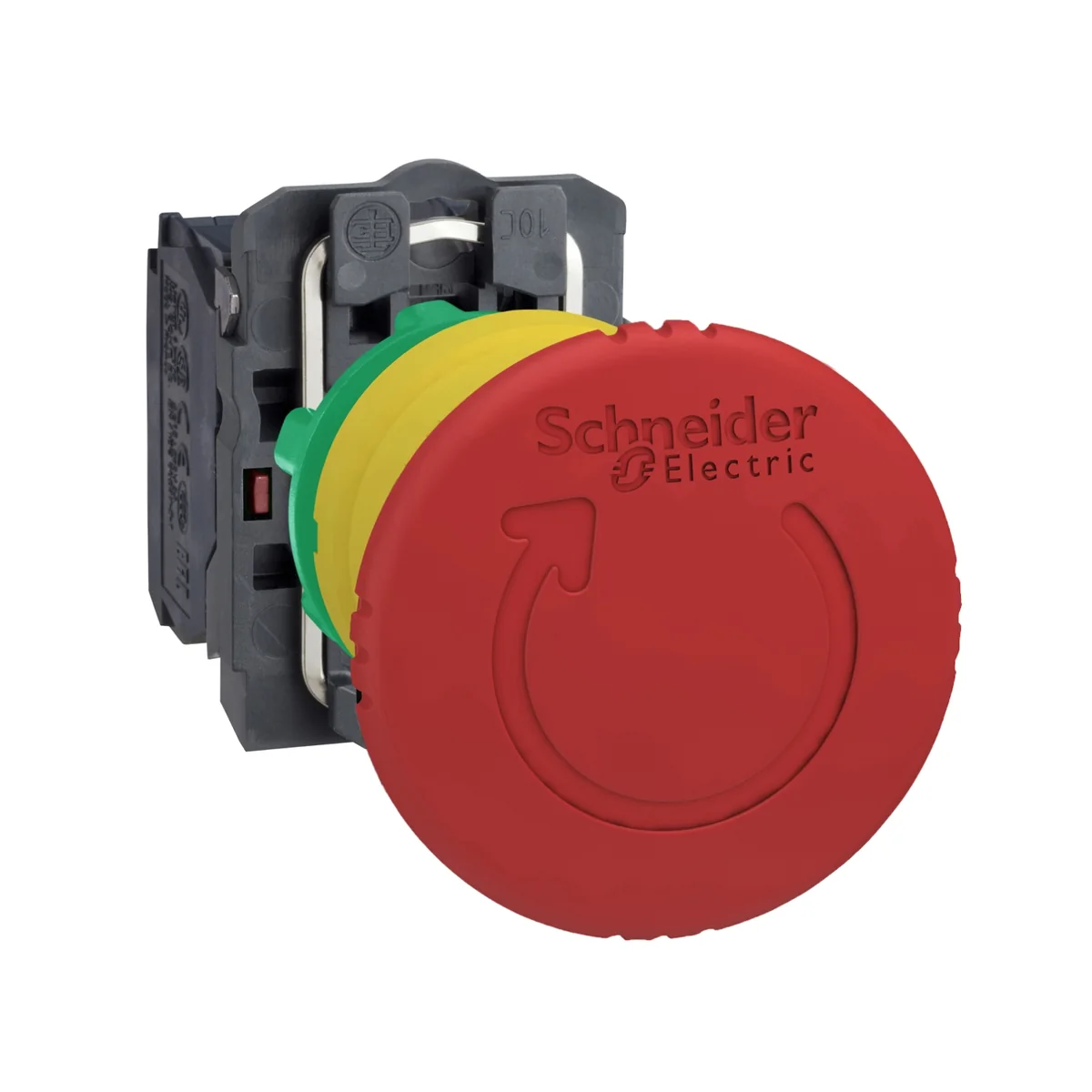

Pulsador Parada Emerg Hongo 40MM Rojo 22MM Rojo 1NA+1NC Harmony XB5AS8445 Schneider Electric
SKU TMP-20260114145857 · Unidad base: unit
Este pulsador rojo modular de cabeza redonda de 40mm con parada de emergencia Harmony XB5 funciona con un mecanismo de enganche giratorio a liberación y utiliza terminales de borne atornillado. Este botón de parada/apagado de emergencia, parada de emergencia de la máquina y apagado de emergencia se instalan fácilmente en taladros estándar de 22 mm de diámetro y se conectan con simples conexiones de borne atornillado. Es claramente distinguible visualmente a distancia gracias a su color claro y a su forma destacada de seta de 40 mm. Es resistente al impacto, al polvo, al agua y a las vibraciones gracias a sus interfaces IP66/IP67/IP69/IP69K, lo que lo hace ideal para entornos hostiles. Su cubierta plástica lo hace ideal para aplicaciones que requieren buena resistencia a agentes químicos y/o doble aislamiento eléctrico.
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XB5
- Tipo de Producto o Componente
- Pulsador de parada de emergencia Pulsador de parada de emergencia
- Nombre Corto del Dispositivo
- XB5
- Material del bisel
- Plástico gris oscuro
- Material del anillo de fijación
- Plástico
- Tipo de cabezal
- Estándar
- Diámetro de montaje
- 22.5 mm
- Se vende en cantidades indivisibles
- 1
- Forma del cabezal de unidad de señalización
- Redondo
- Tipo de operador
- Acción de activación y enganche mecánico
- Restauración
- Girar para liberar
- Perfil del operador
- Rojo Tipo Hongo Ø 40,Sin marca
- Tipo y composición de contactos
- 1 NC + 1NA
- Funcionamiento de contacto
- Ruptura lenta
- Conexiones - terminales
- Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1
- Presentación del dispositivo
- Producto completo
- altura
- 43 mm
- anchura
- 40 mm
- profundidad
- 82 mm
- Descripción de terminales ISO n°1
- (11-12)NC (13-14)NO
- Peso del producto
- 0.072 kg
- Resistencia a lavadoras de alta presión
- 7000000 Pa en55 °C, distancia:0.1 M
- Uso de contactos
- Contactos estándar
- Apertura positiva
- Con acorde aIEC 60947-5-1 anexo K
- recorrido de funcionamineto
- 1.5 mm (NC cambiando estado eléctrico) 4.3 mm (Desplazamiento total)
- Endurancia mecánica
- 300000 Ciclos
- Par de apriete
- 0.8…1.2 N.m acorde aIEC 60947-1
- Forma de la cabeza de tornillo
- Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador
- Material de contactos
- Aleación de plata (Ag/Ni)
- Protección contra cortocircuitos
- 10 A Fusible de cartuchos tipogG acorde aIEC 60947-5-1
- [Ith] corriente térmica convencional
- 10 A acorde aIEC 60947-5-1
- [Ui] tensión asignada de aislamiento
- 600 V (grado de contaminación3) acorde aIEC 60947-1
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-1
- [Ie] corriente asignada de empleo
- 3 A en240 V,AC-15,A600 acorde aIEC 60947-5-1 6 A en120 V,AC-15,A600 acorde aIEC 60947-5-1 0.1 A en600 V,DC-13,Q600 acorde aIEC 60947-5-1 0.27 A en250 V,DC-13,Q600 acorde aIEC 60947-5-1 0.55 A en125 V,DC-13,Q600 acorde aIEC 60947-5-1 1.2 A en600 V,AC-15,A600 acorde aIEC 60947-5-1
- Endurancia eléctrica
- 1000000 Ciclos,AC-15,2 A en 230 V, ritmo de operación 1000000 Ciclos,AC-15,3 A en 120 V, ritmo de operación 1000000 Ciclos,AC-15,4 A en 24 V, ritmo de operación 1000000 Ciclos,DC-13,0.2 A en 110 V, ritmo de operación 1000000 Ciclos,DC-13,0.5 A en 24 V, ritmo de operación<3600 cyc/h, factor de carga:0.5 acorde aIEC 60947-5-1 anexo C
- Fiabilidad eléctrica IEC60947
- Λ Λ < 10exp(-8) en17 V 5 mA En entorno limpio acorde aIEC 60947-5-4
- Tratamiento de Protección
- TH
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Temperatura ambiente de funcionamiento
- -40…70 °C
- Categoría de sobretensión
- Clase II conforming to IEC 60536
- Grado de protección IP
- IP66 acorde aIEC 60529 IP67 IP69 IP69K
- Enclosure Type
- UL type 4X/13
- Grado de protección IK
- IK03 conforming to IEC 50102
- Normas
- UL 508 CEI 60947-5-5 IEC 60947-5-4 IEC 60947-5-1 ISO 13850 IEC 60364-5-53 CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-1 IEC 60204-1 JIS C8201-1
- Certificaciones de Producto
- CSA LROS (Lloyds registro de envío) BV Registrado por UL DNV
- Resistencia a las vibraciones
- 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
- Resistencia a los golpes
- 30 gn(duración18 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27 50 gn(duración11 ms) paraAceleración de media onda sinusoidal acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.500 cm
- Paquete 1 Ancho
- 5.400 cm
- Paquete 1 Longitud
- 9.600 cm
- Peso del empaque (Lbs)
- 66.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 80
- Paquete 2 Altura
- 30 cm
- Paquete 2 Ancho
- 30 cm
- Paquete 2 Longitud
- 40 cm
- Paquete 2 Peso
- 5.758 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 640
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 57.084 kg
- Garantía (en meses)
- 18
