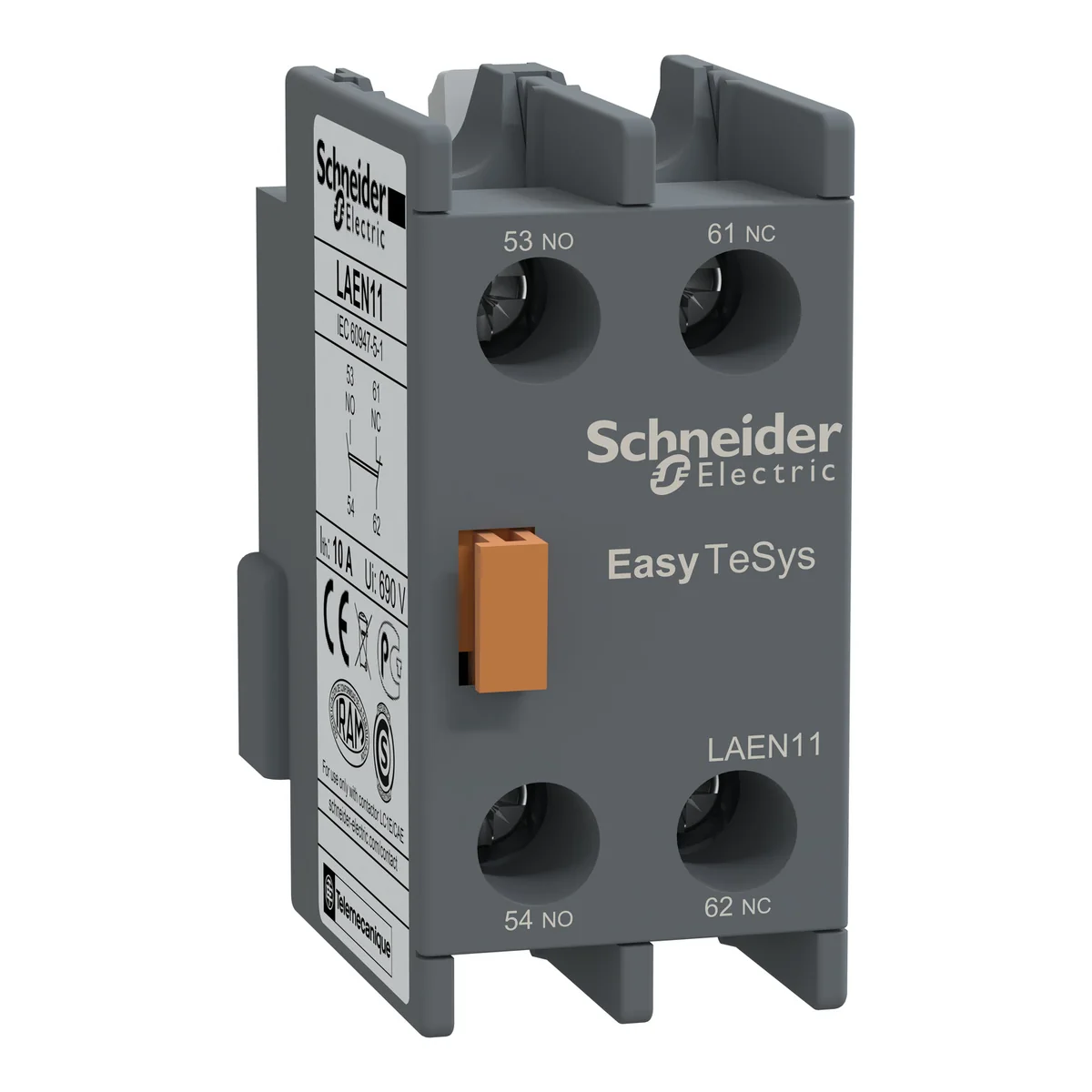

Block Contacto Auxiliar Frontal 1NA+1NC P/LC1D- LC1E LAEN11 Schneider Electric
SKU TMP-20260115130138 · Unidad base: unit
Bloque de contacto auxiliar para contactores EasyPact TVS LC1E. Proporciona contactos instantáneos 1NA+1NC con una capacidad nominal de hasta 10A 690V CA, conectados por terminales de abrazaderas de tornillo. Puede utilizarse en aplicaciones de seguridad gracias a sus contactos de espejo certificados por NC. Fácil de montar en la parte frontal mediante un clip, proporciona gran fiabilidad y durabilidad. Está disponible en todo el mundo y cumple con los estándares múltiples (IEC, UL, CSA, CCC, EAC, Marine) y Green Premium (RoHs/Reach).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Easy TeSys
- Gama de producto
- Easy TeSys Control
- Tipo de Producto o Componente
- Bloque de contactos auxiliares
- Aplicación del Dispositivo
- Signalling ((*))
- Nombre Corto del Dispositivo
- LAEN
- Ubicación de Montaje
- Frontal
- funcionamiento contactos auxiliares
- Instantáneo
- compatibilidad de gama
- EasyPact EasyPact TVS LC1E
- composición de los polos de contacto
- 1 a + 1 NC
- [Ui] tensión asignada de aislamiento
- 690 V - para circuito de control acorde a IEC 60947-5-1
- [Ue] tensión asignada de empleo
- <= 690 V
- [Ith] corriente térmica convencional
- 8 A (at 60 °C)
- Irms poder de conexión nominal
- 140 A CA conforming to IEC 60947-5-1
- [Icw] Corriente temporal admisible
- 100 A - 1 s 120 A - 500 ms 140 A - 100 ms
- tipo de protección
- Fusible gG 10 A
- Endurancia mecánica
- 10 Mcycles
- corriente mínima de conmutación
- 5 mA
- tensión de conmutación mínima
- 17 V
- tiempo de no superposición
- 1.5 ms en excitación sin solapamiento entre contactos NC y NA 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA
- resistencia de aislamiento
- > 10 MOhm
- conexiones - terminales
- Circuito de control: Terminales de fijación por tornillo 1 1 mm² - external diameter: 6 mm - cable stiffness: sólido o flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1 mm² - external diameter: 6 mm - cable stiffness: sólido o flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 2 2.5 mm² - external diameter: 6 mm - cable stiffness: sólido o flexible Con terminal Circuito de control: Terminales de fijación por tornillo 2 2.5 mm² - external diameter: 6 mm - cable stiffness: sólido o flexible Sin terminal
- Peso del producto
- 0.035 kg
- Color
- Gris - tipo de cable: RAL 7011)
- normas
- EN/IEC 60947-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048.5 EN/IEC 60335-1:Clause 30.2 EN/IEC 60335-2-40:Annex JJ
- Certificaciones de Producto
- Esquema CB CCC CE EAC
- grado de protección IP
- IP20 conforming to IEC 60529
- tratamiento de protección
- TH acorde a IEC 60068
- Temperatura ambiente de funcionamiento
- -5…55 °C
- Temperatura ambiente de almacenamiento
- -60…80 °C
- altitud máxima de funcionamiento
- 3000 m sin reducción de la potencia nominal
- Características ambientales
- Ambiente estándar
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.800 cm
- Paquete 1 Ancho
- 4.200 cm
- Paquete 1 Longitud
- 5.000 cm
- Peso del empaque (Lbs)
- 34.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 70
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 2.824 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 1120
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 54.000 kg
- Garantía (en meses)
- 18
