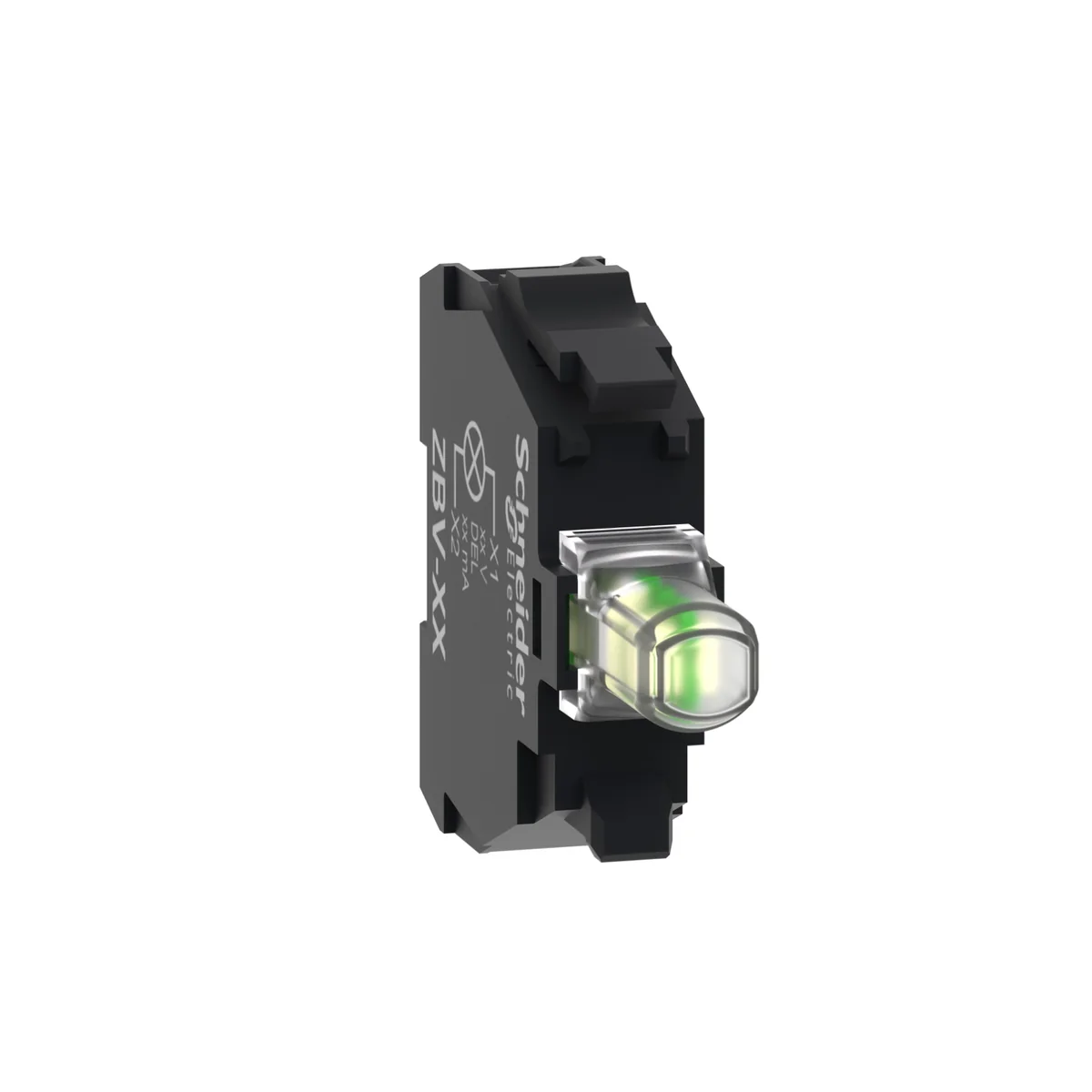

Bloque Lumin. LED 24V Blanco - Schneider
SKU ZBVB1 · Unidad base: unit
Este bloque de luces blancas Harmony ZB, XB5 funciona con un LED integral. Se suministra con 24V CA/CC y utiliza terminales de borne atornillado. Tiene un cuerpo de plástico. Este bloque de luces permite reemplazar y configurar sus unidades de señalización de manera rápida y sencilla. Se instala y reemplaza fácilmente en unidades de pulsador o selector iluminados compatibles mediante un conjunto de clip y se conecta con conexiones simples de borne atornillado. Permite la distinción visual de las unidades de señalización a través de la iluminación mediante LED integral. Protege a los operadores de contactos inesperados con circuitos en directo gracias a su índice de protección IP2. Cuenta con una iluminación LED de alta resistencia que permite reducir los tiempos de inactividad de los procesos y de reemplazo. Los terminales de conexión de la abrazadera de tornillo resistente a la vibración aseguran una alta resistencia a la vibración, lo que hace que el producto sea adecuado para su instalación en máquinas de alto impacto.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony XB5 Harmony XB4
- Tipo de Producto o Componente
- Bloque de luz
- Nombre Corto del Dispositivo
- ZBV
- Se vende en cantidades indivisibles
- 5
- Conexiones - terminales
- Terminales de fijación por tornillo, Terminales de fijación por tornillo,>= 1 x 0.22 mm² Sin terminal acorde aIEC 60947-1
- Tipo señalización
- Fijo
- Fuente de luz
- LED universal
- Base de bombilla
- LED integral
- Suministro del bloque de luz
- Directo
- Color de la fuente de luz
- Blanco
- [Us] Tensión de alimentación
- 24 V AC/DC en 50/60 Hz
- Peso del producto
- 0.017 kg
- Par de apriete
- 0.8…1.2 N.m acorde aIEC 60947-1
- Forma de la cabeza de tornillo
- Cruzado compatible conPhilips nº 1 destornillador Cruzado compatible conPozidriv nº 1 destornillador Con ranuras compatible conplano 4 mm Ø destornillador Con ranuras compatible conplano 5,5 mm Ø destornillador
- Límites de tensión de alimentación
- 19.2…30 V DC 21.6…26.4 V AC
- Consumo de corriente
- 15 mA
- Vida útil
- 100000 H A tensión nominal y 25 °C
- Resistencia a sobretensiones
- 1 kV acorde aIEC 61000-4-5
- Montaje del bloque
- Montaje frontal
- Código de composición eléctrica
- M1 M2 M3 M4 M5 M6 M10 MF1 P1 P2 PF1
- Presentación del dispositivo
- Elemento básico
- Tratamiento de Protección
- TH
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Temperatura ambiente de funcionamiento
- -40…70 °C
- Grado de protección IP
- IP20 acorde aIEC 60529
- Normas
- JIS C8201-5-1 IEC 60947-1 IEC 60947-5-1 CSA C22.2 No 14 CEI 60947-5-5 IEC 60947-5-4 UL 508 JIS C8201-1
- Certificaciones de Producto
- Registrado por UL CSA
- Resistencia a transitorios rápidos
- 2 kV acorde aIEC 61000-4-4
- Resistencia a campos electromagnéticos
- 10 V/m acorde aIEC 61000-4-3
- Resistencia a descargas electroestáticas
- 6 kV En contacto (en piezas metálicas) acorde a IEC 61000-4-2 8 kV En aire libre (en piezas aislantes) acorde a IEC 61000-4-2
- Emisión electromagnética
- Clase B acorde aIEC 55011
- Supply voltage
- 24 V
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.000 cm
- Paquete 1 Ancho
- 3.300 cm
- Paquete 1 Longitud
- 4.000 cm
- Peso del empaque (Lbs)
- 8.800 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 5
- Paquete 2 Altura
- 4.000 cm
- Paquete 2 Ancho
- 5.500 cm
- Paquete 2 Longitud
- 5.500 cm
- Paquete 2 Peso
- 50.000 g
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 800
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 8.687 kg
- Garantía (en meses)
- 18
