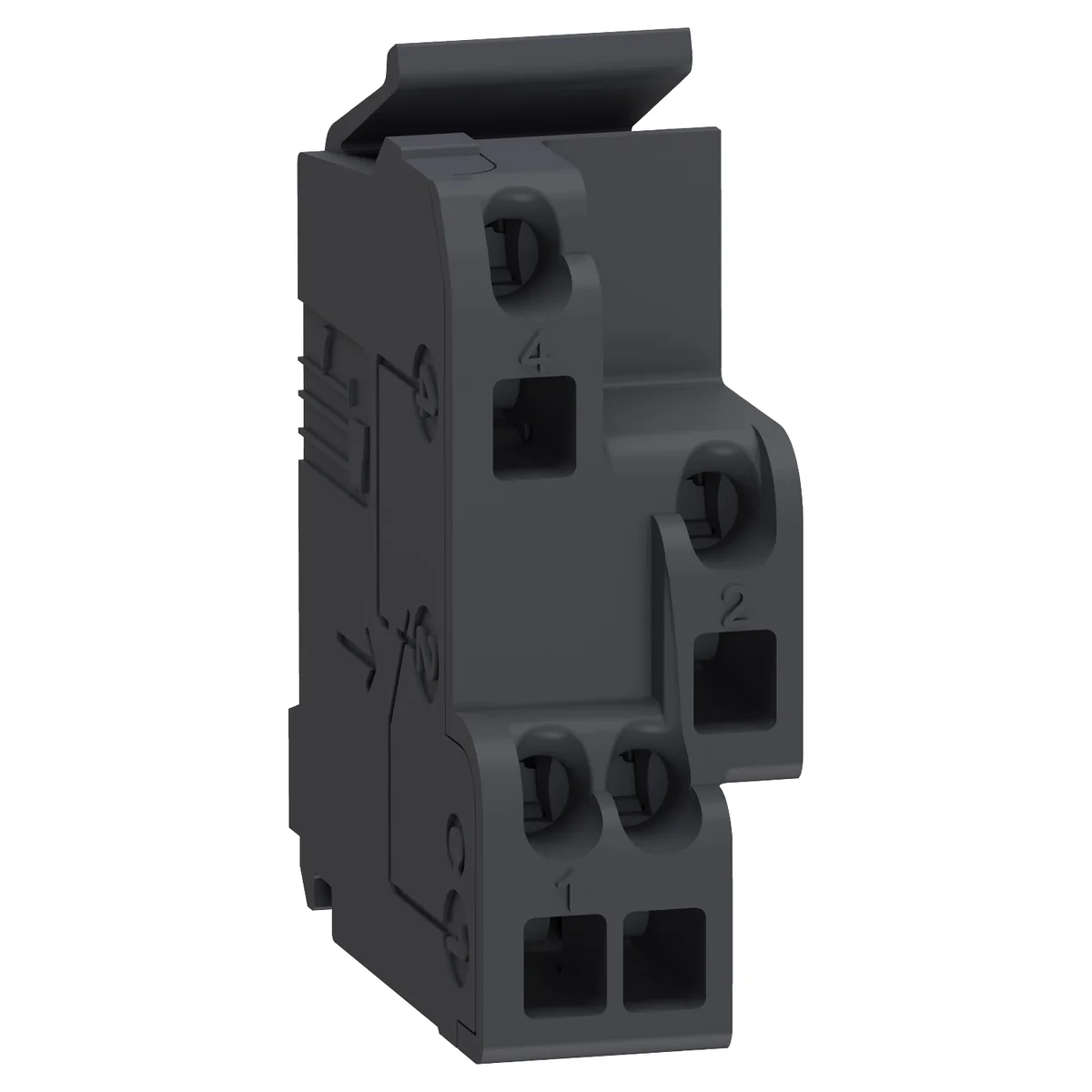

Bloque De Contactos Auxiliares Para Interruptor Of/Sd/Sde Para NSX100-630 REF:29450 Schneider
SKU 29450 · Unidad base: unit
Es un único contacto auxiliar estándar que proporciona todas las diferentes indicaciones remotamente para los interruptores de circuito ComPact NSX, ComPact NS, PowerPact Multistandard y EasyPact CVS. La información del estado remoto es ON/OFF (OF), trip indication (SD) y fault-trip indication (SDE) para todos los tipos de interruptores. La información de estado remoto para la indicación de disparo debido a una falla a tierra (SDV) se utiliza para ComPact NSX y PowerPact Multistandard. Los contactos se instalan en el dispositivo en ranuras dedicadas. Este contacto auxiliar es un contacto tipo cambio punto común con 1 contacto normalmente abierto y 1 contacto normalmente cerrado. La corriente nominal es de 6A y la carga mínima es de 100mA a 24 VCC para categorías de utilización son AC12/AC15/DC12/DC14. Las conexiones sin tornillos con terminales de resorte proporcionan una conexión rápida y fiable. La sección de los cables conectados está entre 0,5 mm² (AWG20) y 1,5 mm² (AWG16). Cumple la norma IEC 60947-5-1. ¡Accede aquí! y recibe asesoramiento en tu proyecto.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Tipo de Producto o Componente
- Contacto auxiliar
- Nombre Corto del Dispositivo
- OF SD SDE SDV
- Aplicación del Dispositivo
- Breaker status monitoring ((*))
- compatibilidad de gama
- Compact Compact NS630b...1600 Compact Compact NS1600b...3200 Compact ComPacT INS Compact Compact INV Compact Compact NSX EasyPact EasyPact CVS PowerPact PowerPact Multistandard Compact ComPacT NSX DC nueva generación
- composición de contactos de señalización
- 1 NA/NC
- tipo de fallo
- Fallo eléctrico general
- señalizaciones en local
- Indicación encendido/apagado for abierto / cerrado Indicador de disparo for indicador de disparo del relé Disparo de avería for electrical fault ((*))
- tipo de contactos auxiliares
- Estándar
- tipo de montaje
- Ajustable en clip
- [Ith] corriente térmica convencional
- 5 A
- Capacidad de ruptura (A)
- AC-12: 6 A at 24 V CA 50/60 Hz AC-12: 6 A at 48 V CA 50/60 Hz AC-12: 6 A at 110 V CA 50/60 Hz AC-12: 6 A at "220/240 V" CA 50/60 Hz AC-12: 6 A at "380/440 V" CA 50/60 Hz AC-12: 6 A at 480 V CA 50/60 Hz AC-12: 6 A at "660/690 V" CA 50/60 Hz AC-15: 6 A at 24 V CA 50/60 Hz AC-15: 6 A at 48 V CA 50/60 Hz AC-15: 5 A at 110 V CA 50/60 Hz AC-15: 4 A at "220/240 V" CA 50/60 Hz AC-15: 2 A at "380/440 V" CA 50/60 Hz AC-15: 1.5 A at 480 V CA 50/60 Hz AC-15: 0.1 A at "660/690 V" CA 50/60 Hz DC-12: 6 A at 24 V DC 50/60 Hz DC-12: 2.5 A at 48 V DC 50/60 Hz DC-12: 0.6 A at 110 V DC 50/60 Hz DC-12: 0.3 A at 250 V DC 50/60 Hz DC-14: 1 A at 24 V DC 50/60 Hz DC-14: 0.2 A at 48 V DC DC-14: 0.05 A at 110 V DC DC-14: 0.03 A at 250 V DC
- carga mínima
- 100 mA en 24 V DC
- terminal de conexión auxiliar
- Resorte 0.5…1.5 mm² - tipo de cable: AWG 20...AWG 16)
- categoría de accesorio/componente
- Spare part para Compact NS630b...1600 Spare part para Compact NS1600b...3200
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.400 cm
- Paquete 1 Ancho
- 7.000 cm
- Paquete 1 Longitud
- 7.000 cm
- Peso del empaque (Lbs)
- 16.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 4.500 cm
- Paquete 2 Ancho
- 16.000 cm
- Paquete 2 Longitud
- 16.000 cm
- Paquete 2 Peso
- 176.000 g
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 300
- Paquete 3 Altura
- 30 cm
- Paquete 3 Ancho
- 30 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 5.590 kg
- Garantía (en meses)
- 18
