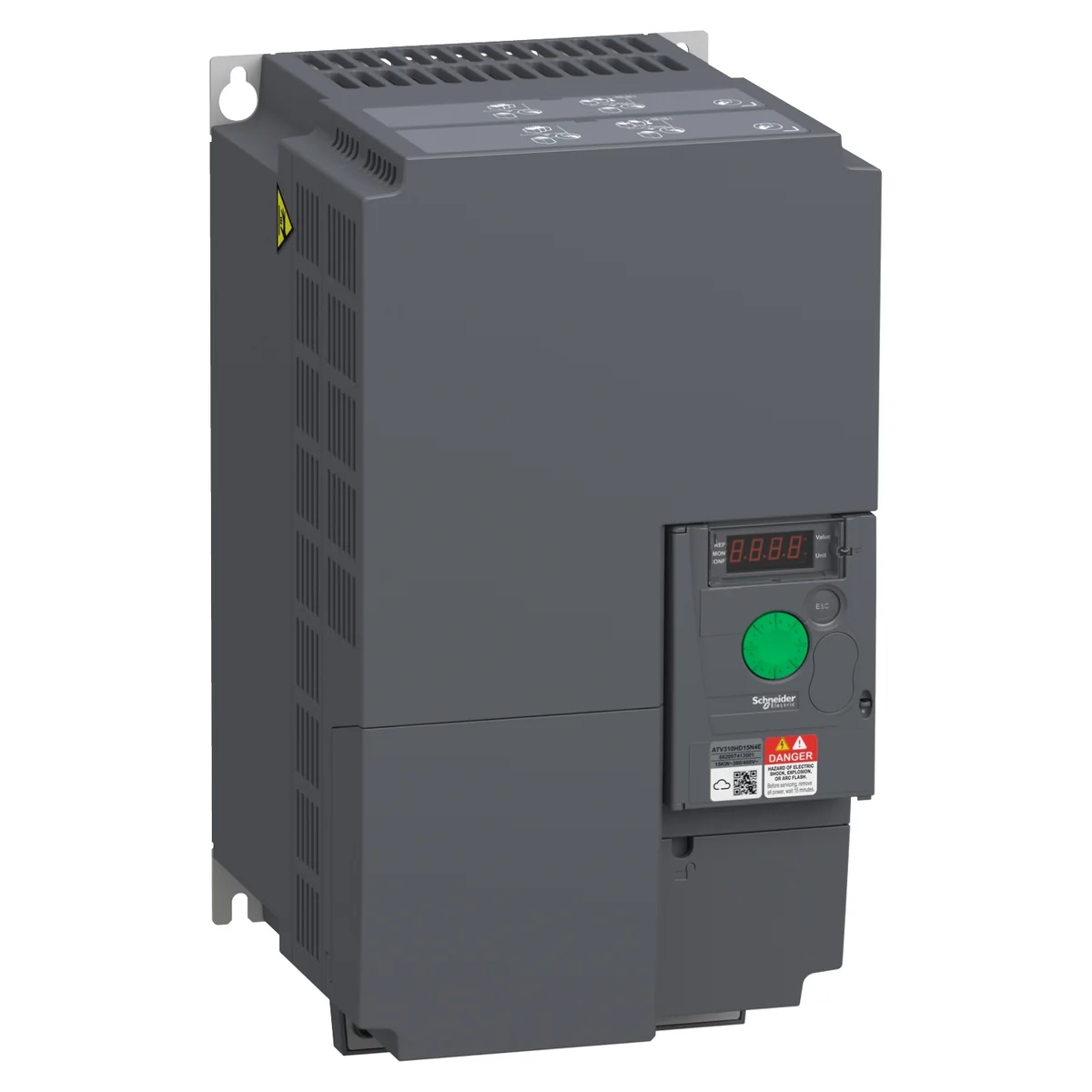

Variador Trifasico 20HP/15KW 380-460VAC 33A IP20 S/Filtro Atv 310 ATV310HD15N4E Schneider Electric

Características del producto

Gama de producto

Easy Altivar 310

Tipo de Producto o Componente

Variador de velocidad

aplicación específica de producto

Máquina simple

Estilo de conjunto

Con disipación de calor

Nombre Corto del Dispositivo

ATV310

Número de Fases de La Red

Trifásica

[Us] Tensión de alimentación

380...460 V - 15...10 %

potencia del motor en kW

15 kW para carga pesada 18.5 kW para carga normal

potencia del motor en HP

20 hp para carga pesada 25 hp para carga normal

nivel de ruido

50 dB

cantidad por juego

Juego de 1

filtro CEM

Sin filtro CEM

tipo de refrigeración

Ventilador integrado

protocolo del puerto de comunicación

Modbus

Tipo de conector

RJ45 - tipo de cable: en cara frontal) para Modbus

interfaz física

RS 485 de dos hilos para Modbus

marco de transmisión

RTU para Modbus

velocidad de transmisión

4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s

número de direcciones

1…247 para Modbus

servicio de comunicación

Registros con lectura (03) 29 palabras Regis. únic. escr. (06) 29 palabras Reg. múlt. lect./escr. (16) 27 palabras Registradores múltiples de lectura/escritura (23) 4/4 palabras Identificación de dispositivo de lectura (43)

corriente de línea

46.5 A en 380 V - tipo de cable: carga pesada) 46.6 A en 380 V - tipo de cable: carga normal) 38.5 A en 460 V - tipo de cable: carga pesada) 38.8 A en 460 V - tipo de cable: carga normal)

potencia aparente

30.7 kVA en 460 V - tipo de cable: carga pesada) 31.2 kVA en 460 V - tipo de cable: carga normal)

Corriente de cortocircuito de la red

22 kA ( carga pesada ) 5 kA ( carga normal )

corriente de salida en continuo

33 A carga pesada 36 A carga normal

máxima corriente transitoria

49.5 A durabilidad eléctrica 60 s - tipo de cable: carga pesada) 39.6 A durabilidad eléctrica 60 s - tipo de cable: carga normal)

potencia disipada en W

416.0 W, at In - tipo de cable: carga pesada) 451.7 W, at In - tipo de cable: carga normal)

rango de frecuencias de salida

0.5…400 Hz

frecuencia de conmutación nominal

4 kHz

frecuencia de conmutación

2...12 kHz ajustable

rango de velocidades

1…20 para motor asíncrono

sobrepar transitorio

170…200 % del par nominal del motor según el calibre del variador y el tipo de motor

par de frenado

Hasta 150% del par motor nominal con resistencia de frenado Hasta 70% del par motor nominal sin resistencia de frenado

perfil de control de motor asíncrono

Voltaje/frecuencia ratio (V/f) Ley tensión/frecuencia - ahorro de energía, U/f cuadrática Sensorless vector control (SVC)

compensación desliz. motor

Ajustable

tensión de salida

380...460 V trifásica

Conexión eléctrica

Términal, capacid sujeción: 16...25 mm², 4 AWG...3 AWG - tipo de cable: L1, L2, L3, PA/+, PB, U, V, W)

Par de apriete

2.2…2.4 N.m

aislamiento

Eléctrico entre alimentación y control

Suministro

Fuente de alimentación interna para potenciómetro de referencia, estado 1 5 V - tipo de cable: 4.75…5.25 V)DC, Alimentación interna para entradas lógicas, estado 1 24 V - tipo de cable: 20.4…28.8 V)DC, <100 mA con capacidad de sujeción: protección de sobrecarga y cortocircuito

número de entrada analógica

1

tipo de entrada análogica

Corriente configurable AI1 0...20 mA 250 Ohm Tensión configurable AI1 0...10 V 30 kOhm Tensión configurable AI1 0...5 V 30 kOhm

número de entrada digital

4

entrada discreta

Programable LI1...LI4 24 V 18...30 V

entrada lógica

Lógica negativa (sink), > 16 V (estado 0), Lógica positiva (source), 0... 11 V (estado 0)

duración de muestreo

10 ms para entrada analógica 20 ms, tolerancia +/- 1 ms para entrad lóg.

error lineal

+/- 0.3 % de máximo valor para entrada analógica

número de salida analógica

1

tipo de salida análogica

AO1 tensión configurable por software, estado 1 0...10 V AC 0...10 V 0…0.02 A, impedancia: 470 Ohm, impedancia 8 bits AO1 corriente configurable por software, estado 1 0...20 mA, impedancia: 800 Ohm, impedancia 8 bits

número de salida digital

2

salida discreta

Salida lógica LO+, LO- Salida relé protegida R1A, R1B, R1C 1 C/O

corriente mínima de conmutación

5 mA en 24 V CC para reles lógico

Corriente de conmutación máxima

2 A en 250 V AC en inductivo cables para cos phi = 0.4 L/R = 7 ms para reles lógico 2 A en 30 V CC en inductivo cables para cos phi = 0.4 L/R = 7 ms para reles lógico 3 A en 250 V AC en resistivo cables para cos phi = 1 L/R = 0 ms para reles lógico 4 A en 30 V CC en resistivo cables para cos phi = 1 L/R = 0 ms para reles lógico

rampas de aceleración y deceleración

Lineal desde 0 ... 999,9 s S U

de desconexión a parada

Mediante inyección de CC, <30 s

Tipo de protección

Sobretensión en la línea de alimentación Subtensión de la línea de alimentación Sobreintensidad entre fases de salida y tierra Protección contra sobrecalentamiento Cortocircuito entre fases del motor Contra pérdida de fase de entrada trifasica Protecion termica del varaidor porcalculo continui del I²t

resolución de frecuencia

Entrada analógica, estado 1 convertido A/D, 10 bits Unidad visualización, estado 1 0.1 Hz

constante de tiempo

20 ms +/- 1 ms para cambio de referencia

Posición de funcionamiento

Vertical +/- 10 grados

altura

330 mm

anchura

180 mm

profundidad

191 mm

Peso del producto

6.3 kg

Frecuencia de alimentación

50/60 Hz +/- 5 %

Destino del producto

Motores asíncronos

Compatibilidad electromagnética

Prueba de inmunidad oscilatoria/ráfagas eléctrica - test level: nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad ante descarga electroestática - test level: nivel_3 conforming to IEC 61000-4-2 Inmunidad a perturbaciones conducidas - test level: nivel_3 conforming to IEC 61000-4-6 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11 Prueba de inmunidad frente a sobretensión - test level: nivel_3 conforming to IEC 61000-4-5

Normas

IEC 61800-5-1

Certificaciones de Producto

CE EAC KC

Grado de protección IP

IP20 sin placa de obturación en pieza superior IP4X superior

Grado de contaminación

2 acorde a IEC 61800-5-1

Características ambientales

Resistente en ambientes con polvo clase 3S2 acorde a IEC 60721-3-3 Resistente en ambientes quimicos clase 3C3 acorde a IEC 60721-3-3

resistencia a los choques

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

5…95 % sin condensación acorde a IEC 60068-2-3 5…95 % sin goteo de agua acorde a IEC 60068-2-3

Temperatura ambiente de almacenamiento

-25…70 °C

Temperatura ambiente de funcionamiento

-10…55 °C sin reducción de la potencia nominal 55…60 °C cubierta protectora de la parte superior del motor extraída con disminución de corriente de 2,2 % por grada

altitud máxima de funcionamiento

<= 1000 m sin reducción de la potencia nominal

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

19.100 cm

Paquete 1 Ancho

18.000 cm

Paquete 1 Longitud

33.000 cm

Peso del empaque (Lbs)

7.600 kg

Tipo de unidad de paquete 2

P06

Número de unidades en el paquete 2

6

Paquete 2 Altura

75.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

66.000 kg

Garantía (en meses)

18
