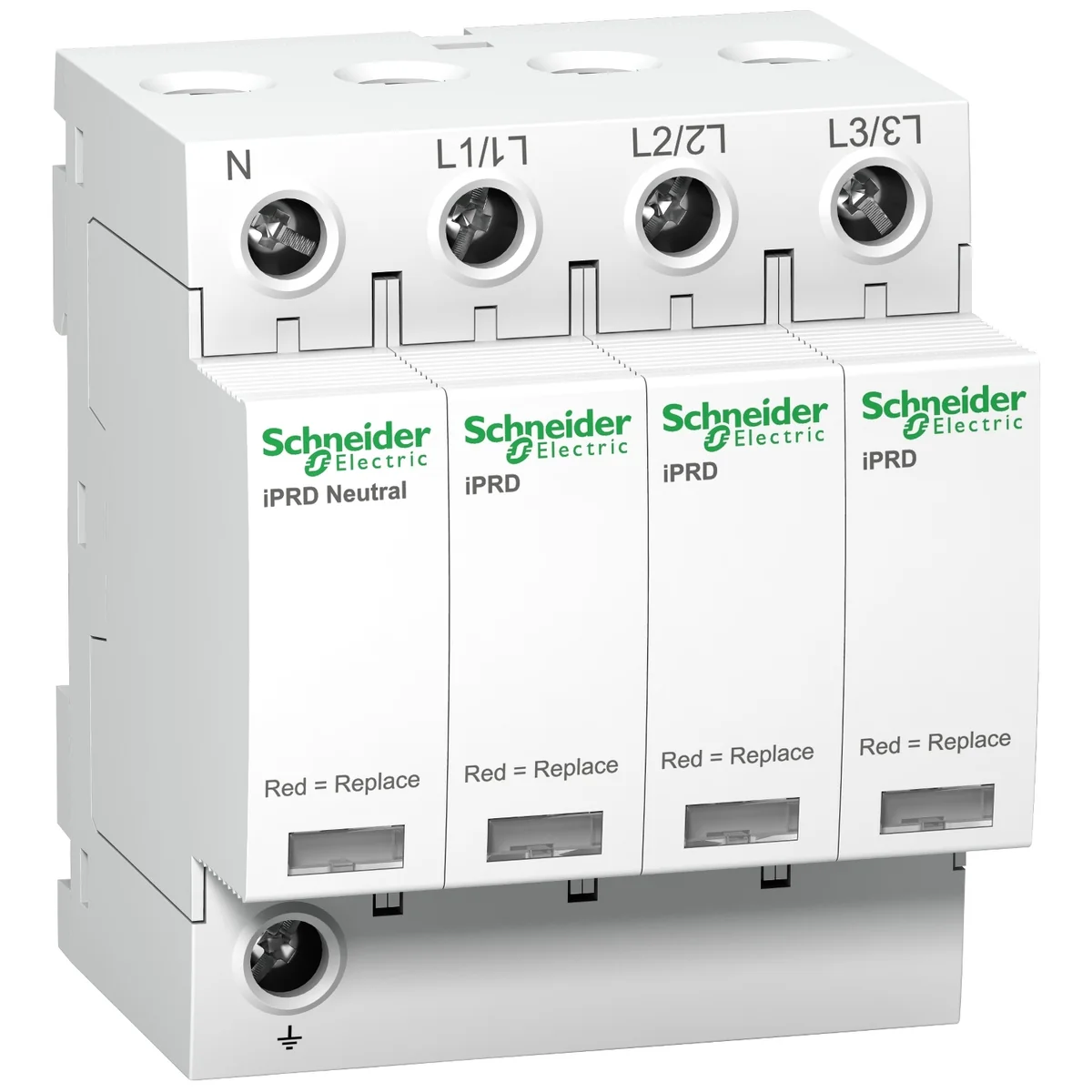

Limitador De Sobretension (Dps), ACTI9 Iprd, 3P+N 40KA A9L40600 Schneider Electric
SKU A9L406009 · Unidad base: unit
El dispositivo de protección contra sobretensiones transitórias (DPS), o descargador de sobretensiones, Acti9 iPRD de Schneider Electric es la nueva referencia en el campo de la distribución terminal en baja tensión para la protección de las instalaciones eléctricas contra sobretensiones inducidas o conducidas como consecuencia de caídas de rayos en todos los edificios del sector terciario e industrial. Este producto tiene 3P, corriente de descarga máxima de 40kA y opera en una tensión máxima de 350V. Este descagador de sobretensiónes está destinado a limitar las sobretensiones transitorias y derivar las ondas de corriente hacia tierra para limitar la amplitud de esta sobretensión a un valor no peligroso para la instalación y la aparamenta eléctrica. La corriente de descarga nominal Imax es de 40kA. La corriente de descarga nominal In es de 15 kA. Además, cuenta con protección IP20, se puede montar en riel DIN y tiene coordinación homologada con interruptores termomagnéticos de desconexión. Este producto cumple con las normas IEC 61643-11 tipo 2 y RETIE. Los protectores de sobretensiones transitórias Acti9 iPRD cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2. La tensión de servicio sin clasificar es de 230VCA o 400VCA. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 72mm x (Alt.) 85mm x (Prof.) 69mm. La anchura en tramas de 9 mm es de 8. El peso es de 450g. El grado de protección es IP20 y IP40 en las carcasas modulares. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple las normas EN 61643-11 e IEC 61643-11.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- IPRD
- Gama de productos
- Acti 9
- Nombre del Producto
- Acti9 iPRD
- Tipo de Producto o Componente
- Limitador de sobretensiones con cartucho enchufable
- Nombre Corto del Dispositivo
- iPRD40
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Normas
- EN 61643-11:2012 IEC 61643-11:2011
- Certificaciones de Producto
- CE
- etiquetas de calidad
- KEMA-KEUR NF
- Número de Polos
- 3P + N
- señalización remota
- Sin
- tipo de limitador de sobretensiones
- Red de distribución eléctrica
- sistema de conexión a tierra
- TT TN-S
- tipo y clase de limitador de sobretensiones
- Tipo 2
- tecnología de limitador de sobretensiones
- MOV + GDT
- [Ue] tensión asignada de empleo
- 230/400 V CA - tipo de cable: +/- 10 %) en 50/60 Hz
- intensidad de descarga nominal
- Modo común, estado 1 15 kA - tipo de cable: L/PE) Modo común, estado 1 15 kA - tipo de cable: N/PE) Modo diferencial, estado 1 15 kA - tipo de cable: L/N)
- intensidad de salida máxima
- Modo común, estado 1 40 kA L/PE Modo común, estado 1 40 kA N/PE Modo diferencial, estado 1 40 kA L/N
- [Uc] tensión de funcionamiento máxima continua
- Modo común, estado 1 260 V N/PE Modo común, estado 1 350 V L/PE Modo diferencial, estado 1 350 V L/N
- [Up] nivel de protección de tensión
- Modo común 1.4 kV tipo 2 N/PE Modo diferencial 1.4 kV tipo 2 L/N
- [Ut] sobretensión temporal
- 337 V L/N 5 s mantenido 1200 V N/PE 200 ms modo de falla segura 442 V L/PE 5 s mantenido 1453 V L/PE 200 ms modo de falla segura
- tipo de dispositivo seccionador
- Interruptor automático asociado iC60H 40 A curva C - Icu 15 kA Interruptor automático asociado IC60N 40 A curva C - Icu 10 kA Interruptor automático asociado NG125H 40 A curva C - Icu 36 kA Interruptor automático asociado NG125L 40 A curva C - Icu 50 kA Interruptor automático asociado NG125N 40 A curva C - Icu 25 kA Fusible asociado gG 63 A - Icu 15 kA Fusible asociado gG 80 A - Icu 50 kA
- modo de montaje
- Ajustable en clip - tipo de cable: carril DIN)
- pasos de 9 mm
- 8
- altura
- 85 mm
- anchura
- 72 mm
- profundidad
- 69 mm
- Peso del producto
- 0.414 kg
- Color
- Blanco - tipo de cable: RAL 9003)
- Corriente residual de tierra [Ipe]
- 0.003 mA 0.6 mA
- conexiones - terminales
- Terminal tipo túnel - tipo de cable: inferior) 2.5…35 mm² Terminal tipo túnel - tipo de cable: superior) 2.5…35 mm²
- par de apriete
- 2.5 N.m
- Código de compatibilidad
- IPRD40
- Grado de protección IK
- IK03 conforming to IEC 62262
- humedad relativa
- 5…95 %
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -25…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 8.000 cm
- Paquete 1 Ancho
- 8.000 cm
- Paquete 1 Longitud
- 9.000 cm
- Peso del empaque (Lbs)
- 442.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 3
- Paquete 2 Altura
- 9.000 cm
- Paquete 2 Ancho
- 10.000 cm
- Paquete 2 Longitud
- 28.000 cm
- Paquete 2 Peso
- 1.393 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 27
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 13.068 kg
- Garantía (en meses)
- 18
