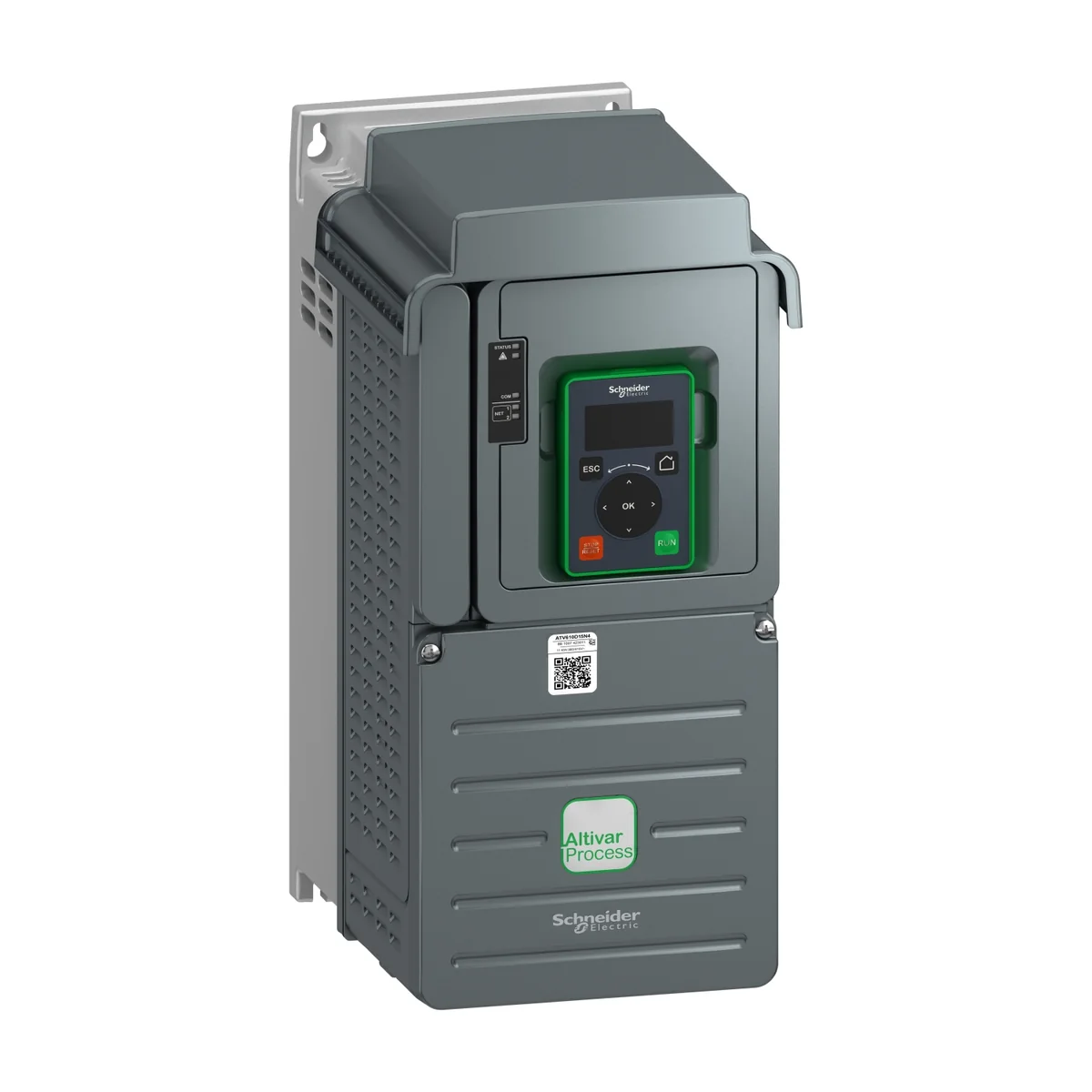

Variador Trifasico 20HP/15KW 380-460V 31.7A IP20 Altivar 610 ATV610D15N4 Schneider Electric

Características del producto

Gama de producto

Easy Altivar 614

aplicación específica de producto

Ventilador, bomba, compresor, transportador

Tipo de Producto o Componente

Variador de velocidad

Nombre Corto del Dispositivo

ATV610

variante

Version estandar

Destino del producto

Motores asíncronos Motores síncronos

tipo de montaje

Montaje de gabinete

filtro EMC

Integrado acorde a EN 61800-3 Categoría C3 con capacidad de sujeción: 50 m máxima corriente de conmutación

grado de protección IP

IP20

tipo de refrigeración

Convenc forzada

Frecuencia de alimentación

50...60 Hz +/-5 %

Número de fases de la red

3 fases

[Us] Tensión de alimentación

380...460 V - 15...10 %

potencia del motor en kW

15 kW para carga normal 11 kW para carga pesada

potencia del motor en HP

20 hp para carga normal 15 hp para carga pesada

corriente de línea

29.4 A en 380 V - tipo de cable: carga normal) 26.0 A en 460 V - tipo de cable: carga normal) 23 A en 380 V - tipo de cable: carga pesada) 20.8 A en 460 V - tipo de cable: carga pesada)

Corriente de cortocircuito de la red

22 kA

potencia aparente

20.7 kVA en 460 V - tipo de cable: carga normal) 16.6 kVA en 460 V - tipo de cable: carga pesada)

corriente de salida en continuo

31.7 A en 4 kHz para carga normal 23.5 A en 4 kHz para carga pesada

máxima corriente transitoria

34.9 A durabilidad eléctrica 60 s - tipo de cable: carga normal) 35.3 A durabilidad eléctrica 60 s - tipo de cable: carga pesada)

perfil de control de motor asíncrono

Par variable estandar Modo optimo para el par Constant torque standard

Output frequency

0.1…500 Hz

frecuencia de conmutación nominal

4 kHz

frecuencia de conmutación

2...12 kHz ajustable

número de velocidades preestablecidas

16 velocidades preestablecidas

protocolo del puerto de comunicación

Serie Modbus

tarjeta opcional

Espacio A, estado 1 tarjeta de comunicación, Profibus DP V1 Espacio A, estado 1 digital or analog I/O extension card Espacio A, estado 1 relay output card

tensión de salida

<= de la potencia de la tensión de alimentación

compensación desliz. motor

Se puede suprimir No disponible en motores de imanes permanentes Automático sea cual sea la carga Ajustable

rampas de aceleración y deceleración

S, U o personalizado Acceleración ajustable por separado de 0,01 a 9000 s

frenado hasta parada

Mediante inyección de CC

Tipo de protección

Protección térmica, estado 1 motor Interrup fase motor, estado 1 motor Protección térmica, estado 1 variador de velocidad Sobrecalentando, estado 1 variador de velocidad Sobreintensidad entre fases de salida y tierra, estado 1 variador de velocidad Tensión de salida de sobrecarga, estado 1 variador de velocidad Protección contra cortocircuitos, estado 1 variador de velocidad Interrup fase motor, estado 1 variador de velocidad Sobretensiones en bus CC, estado 1 variador de velocidad Sobretensión en la línea de alimentación, estado 1 variador de velocidad Subtensión de la línea de alimentación, estado 1 variador de velocidad Perda de fase na alimentação da linha, estado 1 variador de velocidad Exceso de velocidad, estado 1 variador de velocidad Interrupc en circuito control, estado 1 variador de velocidad

resolución de frecuencia

Unidad visualización, estado 1 0.1 Hz Entrada analógica, estado 1 0.012/50 Hz

Consecutivo, seguido, continuo, adosado

Control, terminal de tornillo, estado 1 0.5...1.5 mm² De lado, terminal de tornillo, estado 1 6...16 mm² Motor, terminal de tornillo, estado 1 6...16 mm²

Tipo de conector

1 RJ45 - tipo de cable: en el terminal gráfico remoto) para serie Modbus

interfaz física

RS 485 de dos hilos para serie Modbus

marco de transmisión

RTU para serie Modbus

velocidad de transmisión

4.8, 9.6, 19.2, 38.4 kbit/s para serie Modbus

tipo de polarización

Sin impedancia para serie Modbus

número de direcciones

1…247 para serie Modbus

método de acceso

Esclavo

Suministro

Alimentación externa paraentradas digitales, estado 1 24 V DC - tipo de cable: 19…30 V), Alimentación interna para potenciómetro de referencia (1-10 kOhmios), estado 1 10.5 V DC +/- 5 %, <10 mA, resolución protección de sobrecarga y cortocircuito

señalizaciones en local

2 LEDs for diagnóstico local 1 LED (amarillo) for estado de comunicación integrado 2 LEDs (color dual) for communication module status 1 LED (Rojo) for presencia de tensión

anchura

171 mm

profundidad

233 mm

Peso del producto

7.730 kg

número de entrada analógica

3

tipo de entrada análogica

AI1, AI2, AI3 tensión configurable por software, estado 1 0...10 V CC, impedancia: 30 kOhm, impedancia 12 bits AI1, AI2, AI3 corriente configurable por software, estado 1 0...20 mA, impedancia: 250 Ohm, impedancia 12 bits AI2, AI3 software configurable de sensor de temperatura o sensor de nivel de agua

número de entrada digital

6

entrada discreta

DI1...DI6 programable como entrada lógica, 24 V CC - tipo de cable: DI5, DI6 programables como entrada de pulsos, estado 1 0…30 kHz, 24 V CC - tipo de cable: <= 30 V)

fase marcador

DI1...DI6, estado 1 entrad lóg. PLC niv 1 acorde a IEC 61131-2 DI5, DI6, estado 1 entrada de pulsos PLC niv 1 acorde a IEC 65A-68

entrada lógica

Lógica positiva (source), estado 1 DI1...DI6 configurable entrad lóg., 11 V (estado 0) Lógica negativa (sink), estado 1 DI1...DI6 configurable entrad lóg., > 16 V (estado 0), Lógica positiva (source), estado 1 DI5, DI6 configurable entrada de pulsos, 2.5 V (estado 0)

número de salida analógica

2

tipo de salida análogica

Corriente configurable por software AQ1, AQ2, estado 1 0...20 mA, impedancia 10 bits Tensión configurable por software AQ1, AQ2, estado 1 0...10 V CC frecuencia de cambio 470 Ohm, impedancia 10 bits

duración de muestreo

5 ms +/- 0,1 ms - tipo de cable: AI1, AI2, AI3) - entrada analógica 2 ms +/- 0,5 ms - tipo de cable: DI1...DI6)configurable - entr. discreta 5 ms +/- 1 ms - tipo de cable: DI5, DI6)configurable - entrada de pulsos 10 ms +/- 1 ms - tipo de cable: AQ1, AQ2) - saída analógica

Precisión

+/- 2 % AI1, AI2, AI3 para variación temperatura 60 °C entrada analógica +/- 1 % AQ1, AQ2 para variación temperatura 60 °C saída analógica

error lineal

AI1, AI2, AI3, estado 1 +/-0,15% del valor máximo para entrada analógica AQ1, AQ2, estado 1 +/-0.2 % para saída analógica

numero de salidas relé

3

tipo de salida de relé

Lógica relé configurable R1, estado 1 fallo relé NA/NC de acuerdo con 100000 Ciclos Lógica relé configurable R2, estado 1 relé de secuencia No de acuerdo con 100000 Ciclos Lógica relé configurable R3, estado 1 relé de secuencia No de acuerdo con 100000 Ciclos

tiempo de actualización

Salida de relé - tipo de cable: R1, R2, R3), estado 1 5 ms - tipo de cable: +/- 0,5 ms)

corriente mínima de conmutación

Salida de relé R1, R2, R3, estado 1 5 mA en 24 V CC

Corriente de conmutación máxima

Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, estado 1 3 A en 250 V AC Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, estado 1 3 A en 30 V CC Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, estado 1 2 A en 250 V AC Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, estado 1 2 A en 30 V CC

aislamiento

Aislamiento galvánico entre terminales de alimentación y control

resistencia de aislamiento

> 1 MOhm 500 V CC para 1 minuto a tierra

nivel de ruido

65 dB acorde a 86/188/EEC

potencia disipada en W

408 W(convenc forzada) en 380 V 4 kHz 62 W(conven natural) en 380 V 4 kHz

Posición de funcionamiento

Vertical +/- 10 grados

Compatibilidad electromagnética

Prueba de inmunidad ante descarga electroestática nivel_3 conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad de pico de tensión 1,2/50 μs - 8/20 μs nivel_3 conforming to IEC 61000-4-5 Prueba de inmunidad de radio frecuencia conducida nivel_3 conforming to IEC 61000-4-6

Grado de contaminación

2 acorde a IEC 61800-5-1

Resistencia a las vibraciones

1,5 mm pico a pico (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

5…95 % sin condensación acorde a IEC 60068-2-3

Temperatura ambiente de funcionamiento

-15…45 °C (sin reducción de la potencia nominal) 45…60 °C (con factor de desclasificación de la capacidad)

altitud máxima de funcionamiento

1000...4800 m con desclasificación de corriente del 1% por 100 m

Características ambientales

Resistente en ambientes quimicos clase 3C3 acorde a IEC 60721-3-3 Resistente en ambientes con polvo clase 3S3 acorde a IEC 60721-3-3

Normas

IEC 61800-3 Entorno 3 categoria C3 IEC 61800-3 IEC 61800-5-1 IEC 60721-3

marca

CE

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

21.500 cm

Paquete 1 Ancho

34.500 cm

Paquete 1 Longitud

58.000 cm

Peso del empaque (Lbs)

10.120 kg

Tipo de unidad de paquete 2

P06

Número de unidades en el paquete 2

3

Paquete 2 Altura

75.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

38.360 kg

Garantía (en meses)

18
