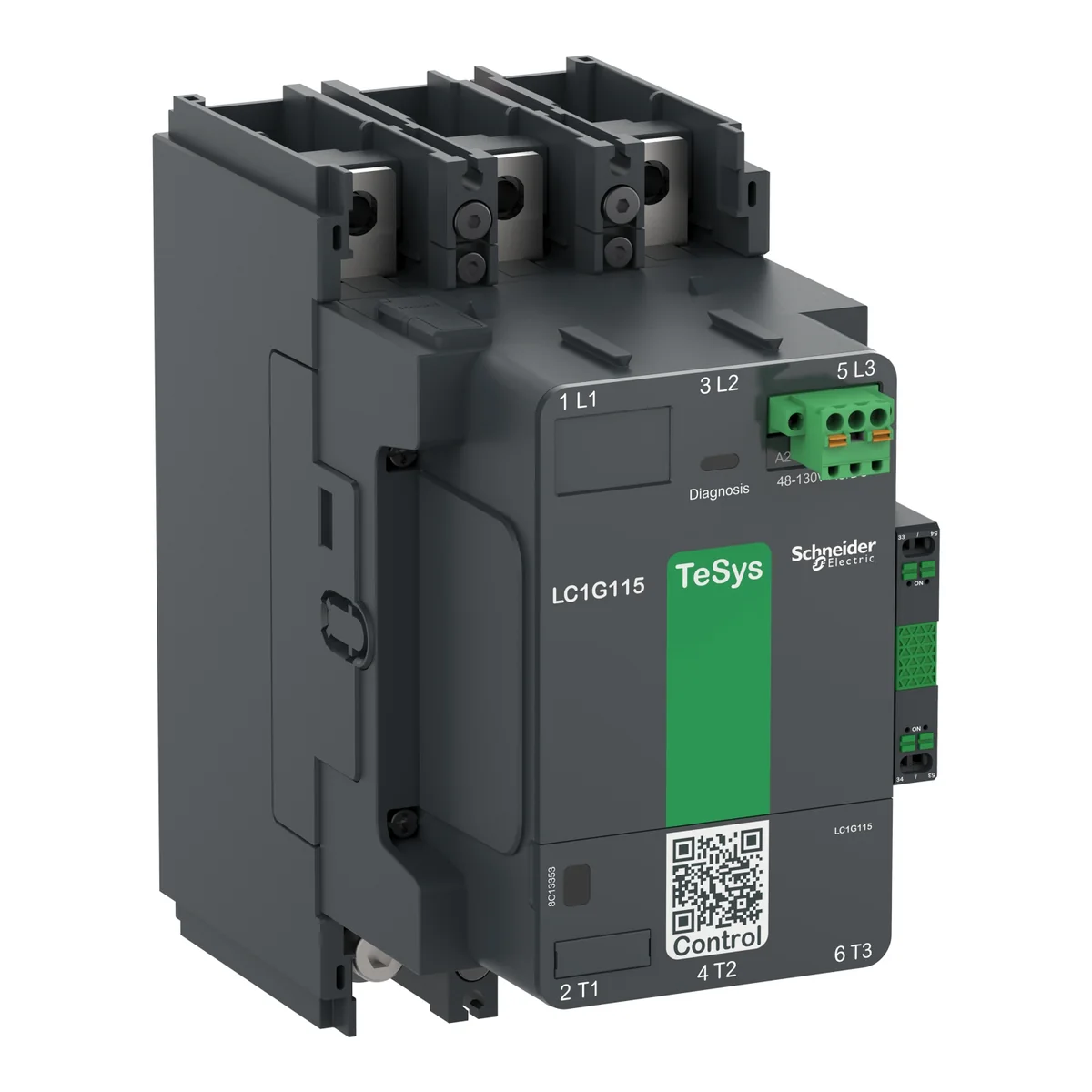

Contactor Potencia Magnetico 3P 115A AC3 100-250VAC/DC 1NA+1NC Tesysg LC1G115KUEN Schneider Electric

Name: Contactor Potencia Magnetico 3P 115A AC3 100-250VAC/DC 1NA+1NC Tesysg LC1G115KUEN Schneider Electric
Brand: SCHNEIDER
SKU: TMP-20260407110557

SKU TMP-20260407110557 · Unidad base: unit

contactor de alta potencia TeSys Giga, 3 polos (3 NA) para aplicaciones de categoría AC-3 de hasta 115 A 75kW@440V. Proporciona una bobina electrónica de bajo consumo de banda ancha de 100-250 V CA/CC y un bloque de contacto auxiliar 1NO+1NC altamente fiable (17V 1mA). Diseñado para aplicaciones exigentes con tasas máximas de operación de hasta 600 ciclos por hora y entornos hasta 60°C. Proporciona una alta confiabilidad y durabilidad con una durabilidad mecánica de 5 ciclos. Diagnóstico de desgaste de contacto local (CWD) como función estándar, monitoreo continuo con indicadores saludables y de alarma. Es posible reemplazar el módulo de conmutación (contactos principales), mejorando la vida útil del contactor. El contactor puede fijarse en todos los cuadrantes, sin retirar los cables/barras de conducción, y el OLR puede montarse directamente debajo del contactor. Para ser utilizado con la conexión eléctrica mediante conexiones atornilladas y de control por terminales de resorte, accesible desde la parte frontal para un reemplazo fácil y rápido. Proporciona protección IP2x en la cara frontal con cubiertas de acuerdo con IEC 60529 y VDE 0106. Puede cubrir una temperatura ambiente de funcionamiento de -25°C a 60°C y puede montarse directamente en la placa, sin degradación de hasta 3000 m de altitud. (D). Su tamaño es 255mm x 108mm x 175mm (H x An. x Prof.) y permite ahorrar espacio en el panel. Certificación de varios estándares (CE,CB,CCC,cULus,EAC,KC,RCM,Marine) y cumplimiento de Green Premium (RoHs/Reach). El código QR exclusivo proporciona acceso rápido a todos los datos del producto.

Consulta existencias con tu cuenta.

Ingresa o regístrate para consultar el stock registrado.

Ingresar ↗

La solicitud no reserva mercadería ni confirma un pedido.

Consultar ficha técnica ↗

Características del producto

Gama: TeSys
Gama de producto: TeSys GS
Tipo de Producto o Componente: Conector
Nombre Corto del Dispositivo: LC1G
aplicación del contactor: Power switching Control del motor
Categoría de empleo: AC-1 AC-3 AC-3e AC-4 AC-5A AC-5B AC-6b AC-6B AC-8b AC-20A DC-1 DC-3 DC-5
Número de Polos: 3P
[Ue] tensión asignada de empleo: <= 460 V DC
[Ie] corriente asignada de empleo: 250 A (at 115 A (at <60 °C) at <= 440 V AC-3
[Uc] tensión del circuito de control: 100...250 V CA 50/60 Hz 100...250 V DC
límites de tensión del circuito de control: Operactiva: 0.8 Uc Min...1.1 Uc Max (at Desconexión: 0.1 Uc Max...0.45 Uc Min (at <60 °C)
[Uimp] Tensión asignada de resistencia a los choques: 8 kV
Categoría de sobretensión: III
[Ith] corriente térmica convencional: 250 A (at 40 °C)
poder asignado de corte: 1040 A at 440 V
[Icw] Corriente temporal admisible: 1.1 kA - 10 s 0.64 kA - 30 s 0.52 kA - 1 min 0.4 kA - 3 min 0.32 kA - 10 min
fusible asociado: 125 A aM at 125 A aM at 315 A gG at 300 A UL Type J at <= 600 V
impedancia media: 0.00018 Ohm
[Ui] tensión asignada de aislamiento: 1000 V
potencia disipada por polo: 10 W AC-1 - Ith 250 A 3 W AC-3 - Ith 115 A
Código de compatibilidad: LC1K
composición de los polos de contacto: 3 NA
composición de los contactos auxiliares: 1 NA + 1 NC
potencia del motor en kW: 30 kW at 230 V CA 50/60 Hz (AC-3e) 55 kW at 400 V CA 50/60 Hz (AC-3e) 55 kW at 415 V CA 50/60 Hz (AC-3e) 75 kW at 440 V CA 50/60 Hz (AC-3e) 75 kW at 500 V CA 50/60 Hz (AC-3e) 75 kW at 690 V CA 50/60 Hz (AC-3e) 30 kW at 230 V CA 50/60 Hz (AC-3) 55 kW at 400 V CA 50/60 Hz (AC-3) 55 kW at 415 V CA 50/60 Hz (AC-3) 75 kW at 440 V CA 50/60 Hz (AC-3) 75 kW at 500 V CA 50/60 Hz (AC-3) 75 kW at 690 V CA 50/60 Hz (AC-3) 30 kW at 230 V CA 50/60 Hz (AC-4) 55 kW at 400 V CA 50/60 Hz (AC-4) 55 kW at 415 V CA 50/60 Hz (AC-4) 65 kW at 440 V CA 50/60 Hz (AC-4) 65 kW at 500 V CA 50/60 Hz (AC-4) 75 kW at 690 V CA 50/60 Hz (AC-4)
potencia del motor en HP: 30 hp at 200/208 V 60 Hz 40 hp at 230/240 V 60 Hz 75 hp at 460/480 V 60 Hz 100 hp at 575/600 V 60 Hz
Irms poder de conexión nominal: 1560 A at 440 V
característica de la bobina: Limitador de picos bidireccional integrado
nivel de fiabilidad de seguridad: B10d = 400000 Ciclos contactor con carga nominal acorde a EN/ISO 13849-1 B10d = 3000000 Ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
durabilidad mecánica: 8 Mcycles
inrush power in VA (50/60 Hz, AC): 540 VA
inrush power in W (DC): 380 W
hold-in power consumption in VA (50/60 Hz, AC): 12.4 VA
hold-in power consumption in W (DC): 7.8 W
duración de maniobra: 40...70 ms cierre 15...50 ms apertura
máxima velocidad de funcionamiento: 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4
conexiones - terminales: Circuito de alimentación: Barra 2 - busbar cross section: 25 x 6 mm Circuito de alimentación: terminales cerrados 1 185 mm² Circuito de alimentación: conexión atornillada Circuito de control: push-in 1 0.2…2.5 mm² - cable stiffness: filamentos sólidos Sin terminal Circuito de control: push-in 1 0.25…2.5 mm² - cable stiffness: Flexible Con terminal Circuito de control: push-in 2 0.5…1.0 mm² Con terminal Circuito de control: push-in 0.75…2.5 mm² - cable stiffness: filamentos sólidos Sin terminal Circuito de control: push-in 0.75…2.5 mm² - cable stiffness: Flexible Con terminal
paso de conexión: 35 mm
Tipo de montaje: Placa
normas: EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ
Certificaciones de Producto: Esquema CB CCC cULus EAC CE UKCA EU-RO-MR by DNV-GL
par de apriete: 18 N.m
altura: 193 mm
anchura: 108 mm
profundidad: 193 mm
Peso del producto: 3.5 kg
Grado de protección IP: 410 frontal con cubiertas acorde a IEC 60529 410 frontal con cubiertas acorde a VDE 0106
Temperatura ambiente de funcionamiento: -25…60 °C
Temperatura ambiente de almacenamiento: -60…80 °C
resistencia mecánica: Vibraciones 5…300 Hz 2 gn contactor sellado Vibraciones 5…300 Hz 4 gn cierre del contactor Impactos 10 gn 11 ms contactor sellado Impactos 15 gn 11 ms cierre del contactor
Color: Gris oscuro
tratamiento de protección: TH
temperatura ambiente admisible alrededor del dispositivo: -40…70 °C a Uc
Tipo de unidad de paquete 1: PCE
Número de unidades en empaque: 1
Paquete 1 Altura: 25.5 cm
Paquete 1 Ancho: 18.5 cm
Paquete 1 Longitud: 32.5 cm
Peso del empaque (Lbs): 4.595 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 8
Paquete 2 Altura: 75 cm
Paquete 2 Ancho: 60 cm
Paquete 2 Longitud: 80 cm
Paquete 2 Peso: 44.596 kg
Garantía (en meses): 18
