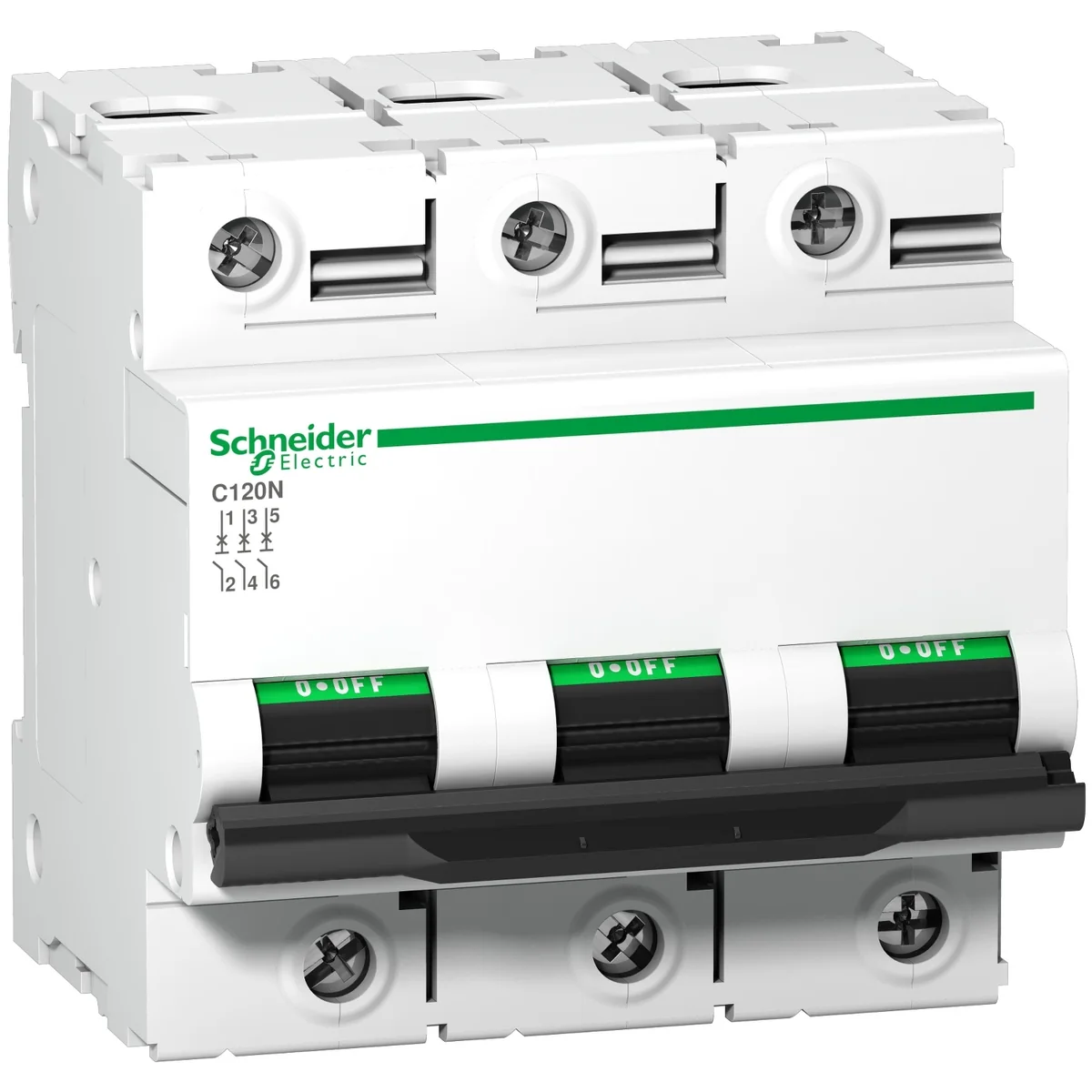

Interruptor Termomagnetico.din ACTI9 C120N 3P 80A, Curvad 10KA A9N18387
SKU A9N18387 · Unidad base: unit
El interruptor termomagnético Acti9 C120N de baja tension de Schneider Electric garantiza la protección contra sobrecargas y cortocircuitos en todos los edificios industriales y terciarios Este producto tiene 1 polo, capacidad de 80A, curva de disparo tipo B y poder de corte de 10kA 230 a 400V CA 50/60Hz (IEC 60898 / IEC 60947-2) Esta interruptor termomagnético está diseñado para ofrecer un alto nivel de rendimiento industrial Cuenta con protección IP20 y se puede montar en riel DIN Además, tiene un amplio rango de operación, actuando en temperaturas desde -25°C hasta 70°C El producto cumple con la norma IEC 60898-1, 60947-2 e IRAM Los interruptores termomagnéticos Acti9 C120N cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO21
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti 9 C120
- Tipo de Producto o Componente
- Interruptor automático en miniatura
- Nombre Corto del Dispositivo
- C120N
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 3P
- número de polos protegidos
- 3
- corriente nominal (In)
- 80 A en 30 °C
- tipo de red
- CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- D
- poder de corte
- 10000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2 20 kA Icu en 220…240 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en <= 375 V DC acorde a EN/IEC 60947-2
- apto para seccionamiento
- Sí acorde a IEC 60947-2
- Normas
- EN/IEC 60947-2 EN/IEC 60898-1
- Certificaciones de Producto
- EAC
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 380...415 V CA 50/60 Hz 220…240 V CA 50/60 Hz 440 V CA 50/60 Hz 230...400 V CA 50/60 Hz
- límite de enlace magnético
- 10...14 x In
- [Ics] poder de corte en servicio
- 7500 A 75 % acorde a EN/IEC 60898-1 - 400 V CA 50/60 Hz 4.5 kA 75 % acorde a EN/IEC 60947-2 - 440 V CA 50/60 Hz 7.5 kA 75 % acorde a EN/IEC 60947-2 - 380...415 V CA 50/60 Hz 15 kA 75 % acorde a EN/IEC 60947-2 - 220…240 V CA 50/60 Hz 10 kA 100 % acorde a EN/IEC 60947-2 - <= 375 V DC
- clase de limitación
- 3 acorde a EN/IEC 60947-2
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz acorde a EN/IEC 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a EN/IEC 60947-2
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- Señalización local
- Indicación encendido/apagado
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN simétrico de 35 mm
- compatibilidad de bloque de distribución de embarrado tipo peine
- SÍ
- pasos de 9 mm
- 9
- altura
- 81 mm
- profundidad
- 73 mm
- anchura
- 81 mm
- Peso del producto
- 0.615 kg
- Color
- Blanco
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 5000 Ciclos acorde a IEC 60947-2
- descripción de las opciones de bloqueo
- Handle sealable with cable diameter 0.7mm in OFF or ON position
- conexiones - terminales
- Terminales de tipo túnel1…50 mm² rígido Terminales de tipo túnel1.5…35 mm² Flexible
- longitud de cable pelado para conectar bornas
- 15 mm
- par de apriete
- 3.5 N.m
- protección contra fugas a tierra
- Bloque independiente
- grado de protección IP
- IP20 conforming to IEC 60529
- Grado de contaminación
- 3 acorde a IEC 60947-2
- Categoría de sobretensión
- IV
- tropicalización
- 2 acorde a IEC 60068-1
- humedad relativa
- 95 % en 55 °C
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.500 cm
- Paquete 1 Ancho
- 8.200 cm
- Paquete 1 Longitud
- 8.800 cm
- Peso del empaque (Lbs)
- 583.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 8.500 cm
- Paquete 2 Ancho
- 9.500 cm
- Paquete 2 Longitud
- 33.500 cm
- Paquete 2 Peso
- 2.394 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 24
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 14.848 kg
- Garantía (en meses)
- 18
