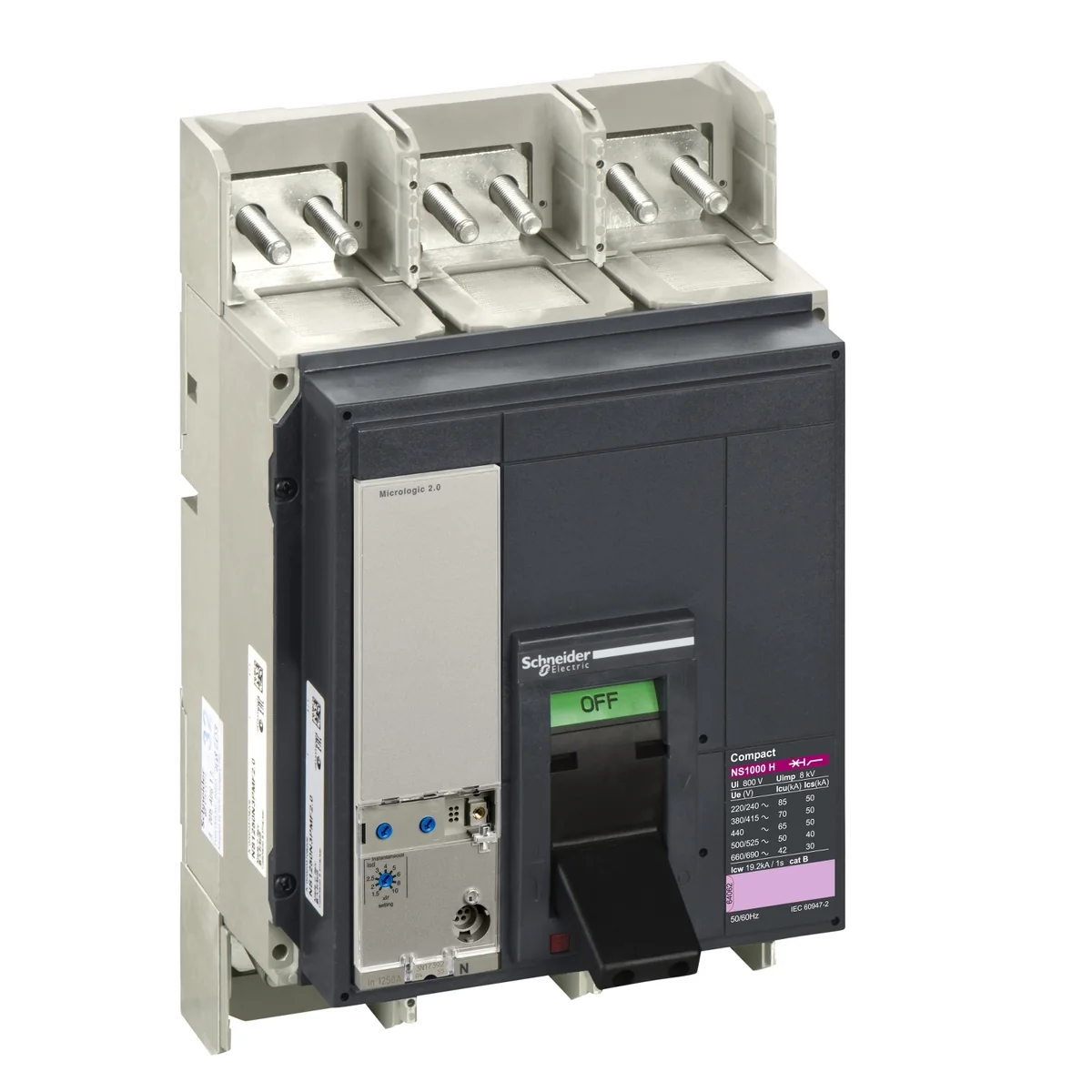

Interruptor Termomagnetico NS1000H 400 - 1000 A 70KA 415 Vac Micrologic 2.0 33473 Schneider

Características del producto

Gama

Compact

Nombre del Producto

Compact NS

Gama de producto

Compact NS630b...1600 ((*))

Nombre Corto del Dispositivo

Compact NS1000H

Tipo de Producto o Componente

Interruptor automático

Aplicación del Dispositivo

Distribución Eléctrica Residencial y Comercial

Número de polos

3P

descripción de polos protegidos

3D

(In) corriente nominal hasta 65 °C

1000 A en 50 °C

[Ue] tensión asignada de empleo

690 V CA 50/60 Hz

tipo de red

CA

Frecuencia de Red

50/60 Hz

apto para seccionamiento

Sí acorde a EN/IEC 60947-2

Categoría de empleo

B

[Icu] capacidad nominal de corte en cortocircuito

42 kA Icu en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 65 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 70 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 85 kA Icu en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 500/525 V CA 50/60 Hz acorde a IEC 60947-2

Nivel de rendimiento

H 70 kA 415 V CA

unidad de control

Micrologic 2.0

tecnología de unidad de disparo

Electrónico

funciones de protección de unidad de control

LI

Tipo de Control

Mando rotativo Maneta

Modo de montaje del disyuntor

Fijo

[Ui] tensión asignada de aislamiento

800 V CA 50/60 Hz acorde a IEC 60947-2

[Uimp] Tensión asignada de resistencia a los choques

8 kV acorde a IEC 60947-2

[lcs] Capacidad nominal de corte en cortocircuito

50 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 30 kA en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 40 kA en 500/525 V CA 50/60 Hz acorde a IEC 60947-2 50 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 50 kA en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2

[Icw] corriente nominal de resistencia de corta duración

19.2 kA 1 s acorde a IEC 60947-2

Endurancia mecánica

10000 Ciclos

durabilidad eléctrica

2000 Ciclos en 690 V In 4000 Ciclos en 690 V In/2 5000 Ciclos en 440 V In 6000 Ciclos en 440 V In/2

pérdidas de potencia

22 W

Tipo de montaje

Placa posterior

conexión superior

Frontal

conexión hacia abajo

Parte frontal

paso interpolar

70 mm

tipo de protección

L : for prot.cont. sobrec. (per.largo) I (Cerrado) : for prot.contra cortocirc.(inst.)

calibre de la unidad de disparo

1000 A en 50 °C

Ajuste de la captación de larga duración tipo lr (protección térmica)

9 regulaciones

[lr]Rango de ajuste del retardo de la protección de larga duración

0,4...1 x pol

Tiempo de ajuste del retardo de la protección de larga duración tr

9 regulaciones

[tr] rango de ajuste del retardo de protección de larga duración

12.5…600 s en 1.5 x Ir 0.5…24 s en 6 x Ir 0.7…16.6 s en 7.2 x Ir

memoria térmica

20 mn

Ajuste del arranque de la protección instantanea tipo li

Ajustable

[Ii] Rango de ajuste de la captación de protección instantánea

1,5...10 x Ir

protección contra fugas a tierra

Sin

selectividad lógica ZSI

Sin

composición de los contactos auxiliares

1 NA/NC

señalizaciones en local

4 LEDs (Rojo) for indicación de error 1 LED (amarillo) for sobrecarga

Anchura (W)

210 mm

Altura (H)

327 mm

Profundidad (D)

147 mm

Peso del producto

14 kg

Normas

EN/IEC 60947-2

Certificaciones de Producto

ASTA ASEFA

Grado de contaminación

3 acorde a IEC 60947

grado de protección IP

"IP40" conforming to IEC 60529

Grado de protección IK

"IK07" conforming to En 50102

Temperatura ambiente de funcionamiento

-25…70 °C

Temperatura ambiente de almacenamiento

-50…85 °C

humedad relativa

0…95 %

altitud máxima de funcionamiento

0...2000 m sin disminución 2000 m ... 5000 m con restricciones

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

30.000 cm

Paquete 1 Ancho

40.000 cm

Paquete 1 Longitud

60.000 cm

Peso del empaque (Lbs)

12.819 kg

Tipo de unidad de paquete 2

P12

Número de unidades en el paquete 2

4

Paquete 2 Altura

45.000 cm

Paquete 2 Ancho

80.000 cm

Paquete 2 Longitud

120.000 cm

Paquete 2 Peso

63.276 kg

Garantía (en meses)

18
