SCHNEIDER

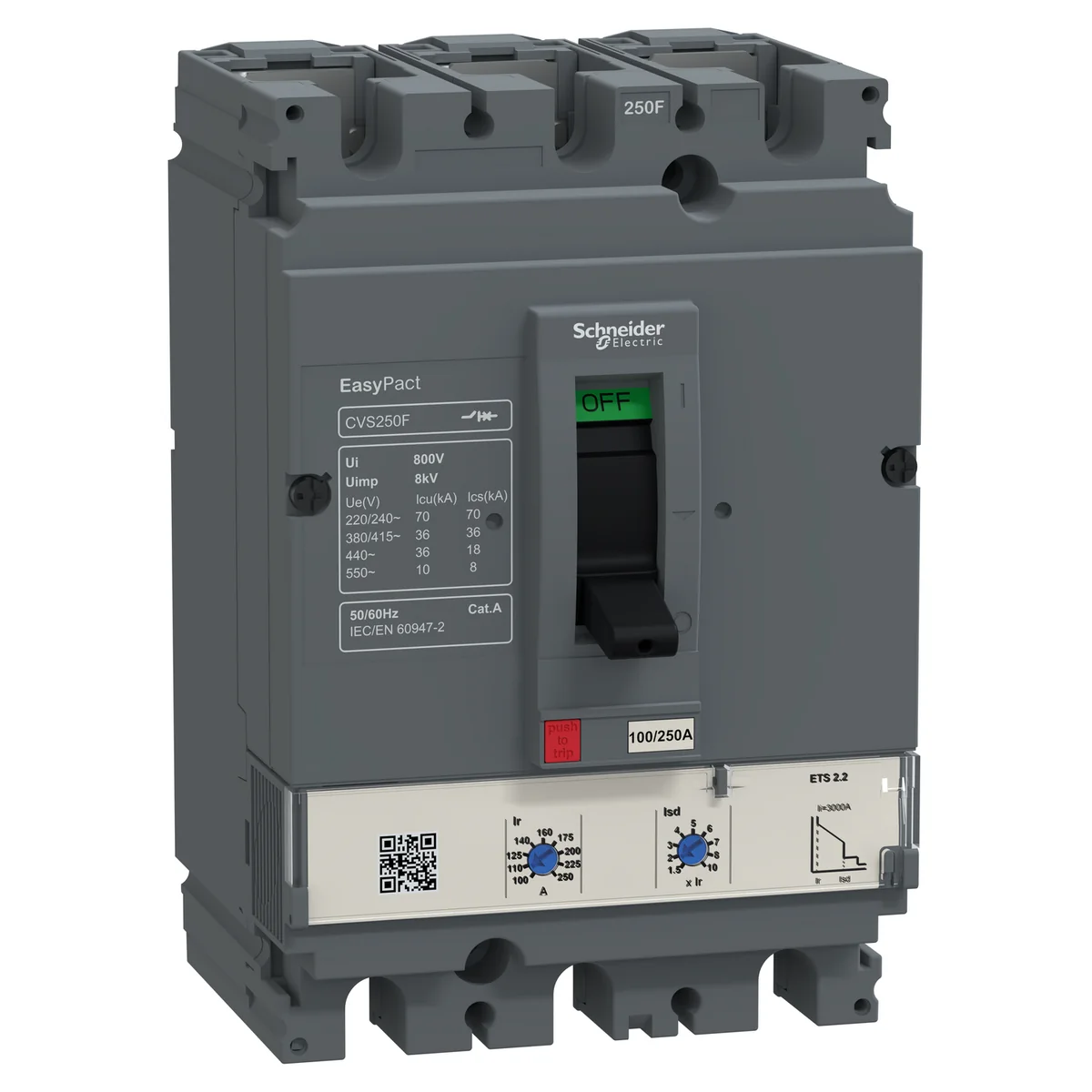

Interruptor Aut Caja Mold 3P Tm Regul 100-220A 36KA 415VAC Ets 2.2 Easypact CVS250F LV525506 Schneider
SKU LV525506 · Unidad base: unit
Este dispositivo es un disyuntor fijo 3d de 3 polos con un alto nivel de rendimiento y funcionalidad de ahorro de costos. Es una opción óptima para aplicaciones de protección de edificios pequeños y medianos. La capacidad de corte (Icu) es de 36kA rms a 415VCA 50/60Hz. La tensión de funcionamiento es 440 VCA 50/60 Hz. Este producto incorpora una unidad de desconexión eléctrica ETS 2.2. Esta versión de 3 polos (105mm x 161mm x 86mm) incluye una variedad de funciones y accesorios opcionales. El easypact CVS250F cumple con las normas internacionales (IEC 60947, EN 60947, CCC, CB).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- EasyPact ((*))
- Gama de producto
- Easypact CVS100...250
- Nombre del Producto
- EasyPact CVS
- Nombre Corto del Dispositivo
- CVS250F
- Tipo de Producto o Componente
- Interruptor automático
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 3P
- descripción de polos protegidos
- 3D
- Protección contra fugas a tierra
- Sin
- corriente nominal (In)
- 250 A en 40 °C
- tipo de red
- CA
- Categoría de empleo
- Categoría A
- [lcu] Poder de corte
- 36 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 36 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 70 kA Icu en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2
- unidad de control
- ETS 2.2
- tecnología de unidad de disparo
- Electrónico
- Tipo de protección
- Protección contra cortocircuitos de corta duración con retardo fijo Prot.cont. sobrec. (per.largo) Prot.contra cortocirc.(inst.)
- [Uimp] Tensión asignada de resistencia a los choques
- 8 kV conforming to EN/IEC 60947-2
- Frecuencia de Red
- 50/60 Hz
- código de poder de corte
- F
- [Ics] poder de corte en servicio
- 18 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 36 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 70 kA en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 10000 Ciclos 415 V In acorde a IEC 60947-2
- Tipo de Control
- Maneta
- tipo de ajuste de detección a largo plazo Ir
- 9 regulaciones
- intervalo de ajuste de detección a largo plazo
- 100...250 A
- tipo de ajuste de retardo de larga duración
- Fijo
- [tr] ajuste de retardo de larga duración
- 11 s en 7.2 x Ir 16 s en 6 x Ir 400 s en 1.5 x Ir
- tipo de ajuste de detección de Isd de corto retardo
- 9 regulaciones
- [Isd] intervalo de ajuste de detección a corto plazo
- 1,5...10 x Ir
- tipo de ajuste de retardo de corta duración
- Fijo
- [tr] intervalo de ajuste de retardo de corta duración
- 0.02 s
- tipo de ajuste de detección instantánea Ii
- Fijo
- intervalo de ajuste de detección instantánea
- 3000 A
- indicador de posición del contacto
- Sí
- Tipo de montaje
- Placa posterior
- tipo de montaje
- Fijo
- conexión superior
- Frontal
- conexión hacia abajo
- Parte frontal
- Conexiones - terminales
- Conexión de tornillo
- paso de conexión
- 35 mm
- Código de compatibilidad
- CVS250
- anchura
- 105 mm
- profundidad
- 86 mm
- altura
- 161 mm
- Peso del producto
- 2.19 kg
- Normas
- EN 60947-2 IEC 60947-2
- Certificaciones de Producto
- CCC CB
- Clase de protección frente a descargas eléctricas
- Clase II
- Grado de contaminación
- 3 acorde a IEC 60664-1
- Grado de protección IP
- "IP40"
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -50…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 11.000 cm
- Paquete 1 Ancho
- 13.000 cm
- Paquete 1 Longitud
- 19.000 cm
- Peso del empaque (Lbs)
- 1.986 kg
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 8.204 kg
- Tipo de unidad de paquete 3
- P12
- Número de unidades en el paquete 3
- 64
- Paquete 3 Altura
- 45.000 cm
- Paquete 3 Ancho
- 80.000 cm
- Paquete 3 Longitud
- 120.000 cm
- Paquete 3 Peso
- 143.264 kg
- Garantía (en meses)
- 18
