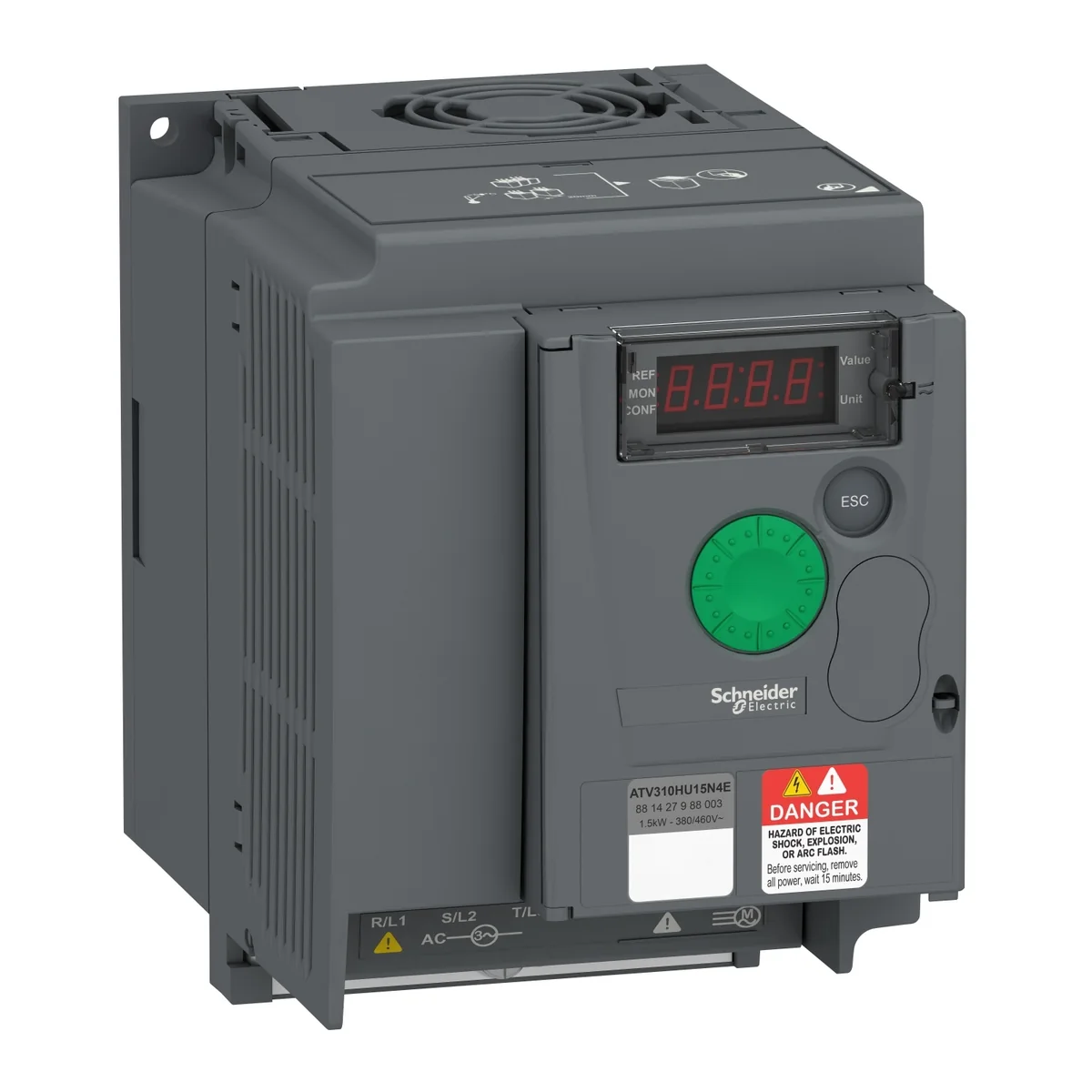

Variador Trifasico 2HP/1.5KW 380-480VAC 4.1A IP20 Atv 310 ATV310HU15N4E Schneider

Características del producto

Gama de producto

Easy Altivar 310

Tipo de Producto o Componente

Variador de velocidad

aplicación específica de producto

Máquina simple

Estilo de conjunto

Con disipación de calor

Nombre Corto del Dispositivo

ATV310

Número de Fases de La Red

Trifásica

[Us] Tensión de alimentación

380...460 V - 15...10 %

potencia del motor en kW

1.5 kW para carga pesada

potencia del motor en HP

2 hp para carga pesada

nivel de ruido

50 dB

cantidad por juego

Juego de 1

filtro CEM

Sin filtro CEM

tipo de refrigeración

Ventilador integrado

protocolo del puerto de comunicación

Modbus

Tipo de conector

RJ45 - tipo de cable: en cara frontal) para Modbus

interfaz física

RS 485 de dos hilos para Modbus

marco de transmisión

RTU para Modbus

velocidad de transmisión

4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s

número de direcciones

1…247 para Modbus

servicio de comunicación

Registros con lectura (03) 29 palabras Regis. únic. escr. (06) 29 palabras Reg. múlt. lect./escr. (16) 27 palabras Registradores múltiples de lectura/escritura (23) 4/4 palabras Identificación de dispositivo de lectura (43)

corriente de línea

6.5 A en 380 V - tipo de cable: carga pesada) 5.4 A en 460 V - tipo de cable: carga pesada)

potencia aparente

4.3 kVA en 460 V - tipo de cable: carga pesada)

Corriente de cortocircuito de la red

5 kA ( carga pesada )

corriente de salida en continuo

4.1 A carga pesada

máxima corriente transitoria

6.2 A durabilidad eléctrica 60 s - tipo de cable: carga pesada)

potencia disipada en W

60.4 W, at In - tipo de cable: carga pesada)

rango de frecuencias de salida

0.5…400 Hz

frecuencia de conmutación nominal

4 kHz

frecuencia de conmutación

2...12 kHz ajustable

rango de velocidades

1…20 para motor asíncrono

sobrepar transitorio

170…200 % del par nominal del motor según el calibre del variador y el tipo de motor

par de frenado

Hasta 150% del par motor nominal con resistencia de frenado Hasta 70% del par motor nominal sin resistencia de frenado

perfil de control de motor asíncrono

Voltaje/frecuencia ratio (V/f) Ley tensión/frecuencia - ahorro de energía, U/f cuadrática Sensorless vector control (SVC)

compensación desliz. motor

Ajustable

tensión de salida

380...460 V trifásica

Conexión eléctrica

Términal, capacid sujeción: 1.5...2.5 mm², AWG 16...AWG 14 - tipo de cable: L1, L2, L3, PA/+, PB, U, V, W)

Par de apriete

0.8…1 N.m

aislamiento

Eléctrico entre alimentación y control

Suministro

Fuente de alimentación interna para potenciómetro de referencia, estado 1 5 V - tipo de cable: 4.75…5.25 V)DC, Alimentación interna para entradas lógicas, estado 1 24 V - tipo de cable: 20.4…28.8 V)DC, <100 mA con capacidad de sujeción: protección de sobrecarga y cortocircuito

número de entrada analógica

1

tipo de entrada análogica

Corriente configurable AI1 0...20 mA 250 Ohm Tensión configurable AI1 0...10 V 30 kOhm Tensión configurable AI1 0...5 V 30 kOhm

número de entrada digital

4

entrada discreta

Programable LI1...LI4 24 V 18...30 V

entrada lógica

Lógica negativa (sink), > 16 V (estado 0), Lógica positiva (source), 0... 11 V (estado 0)

duración de muestreo

10 ms para entrada analógica 20 ms, tolerancia +/- 1 ms para entrad lóg.

error lineal

+/- 0.3 % de máximo valor para entrada analógica

número de salida analógica

1

tipo de salida análogica

AO1 tensión configurable por software, estado 1 0...10 V AC 0...10 V 0…0.02 A, impedancia: 470 Ohm, impedancia 8 bits AO1 corriente configurable por software, estado 1 0...20 mA, impedancia: 800 Ohm, impedancia 8 bits

número de salida digital

2

salida discreta

Salida lógica LO+, LO- Salida relé protegida R1A, R1B, R1C 1 C/O

corriente mínima de conmutación

5 mA en 24 V CC para reles lógico

Corriente de conmutación máxima

2 A en 250 V AC en inductivo cables para cos phi = 0.4 L/R = 7 ms para reles lógico 2 A en 30 V CC en inductivo cables para cos phi = 0.4 L/R = 7 ms para reles lógico 3 A en 250 V AC en resistivo cables para cos phi = 1 L/R = 0 ms para reles lógico 4 A en 30 V CC en resistivo cables para cos phi = 1 L/R = 0 ms para reles lógico

rampas de aceleración y deceleración

Lineal desde 0 ... 999,9 s S U

de desconexión a parada

Mediante inyección de CC, <30 s

Tipo de protección

Sobretensión en la línea de alimentación Subtensión de la línea de alimentación Sobreintensidad entre fases de salida y tierra Protección contra sobrecalentamiento Cortocircuito entre fases del motor Contra pérdida de fase de entrada trifasica Protecion termica del varaidor porcalculo continui del I²t

resolución de frecuencia

Entrada analógica, estado 1 convertido A/D, 10 bits Unidad visualización, estado 1 0.1 Hz

constante de tiempo

20 ms +/- 1 ms para cambio de referencia

Posición de funcionamiento

Vertical +/- 10 grados

altura

143 mm

anchura

105 mm

profundidad

151 mm

Peso del producto

1.1 kg

Frecuencia de alimentación

50/60 Hz +/- 5 %

Destino del producto

Motores asíncronos

Compatibilidad electromagnética

Prueba de inmunidad oscilatoria/ráfagas eléctrica - test level: nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad ante descarga electroestática - test level: nivel_3 conforming to IEC 61000-4-2 Inmunidad a perturbaciones conducidas - test level: nivel_3 conforming to IEC 61000-4-6 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11 Prueba de inmunidad frente a sobretensión - test level: nivel_3 conforming to IEC 61000-4-5

Normas

IEC 61800-5-1 IEC 61800-3

Certificaciones de Producto

CE EAC KC

Grado de protección IP

IP20 sin placa de obturación en pieza superior IP4X superior

Grado de contaminación

2 acorde a IEC 61800-5-1

Características ambientales

Resistente en ambientes con polvo clase 3S2 acorde a IEC 60721-3-3 Resistente en ambientes quimicos clase 3C3 acorde a IEC 60721-3-3

resistencia a los choques

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

5…95 % sin condensación acorde a IEC 60068-2-3 5…95 % sin goteo de agua acorde a IEC 60068-2-3

Temperatura ambiente de almacenamiento

-25…70 °C

Temperatura ambiente de funcionamiento

-10…55 °C sin reducción de la potencia nominal 55…60 °C cubierta protectora de la parte superior del motor extraída con disminución de corriente de 2,2 % por grada

altitud máxima de funcionamiento

<= 1000 m sin reducción de la potencia nominal

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

16.000 cm

Paquete 1 Ancho

17.500 cm

Paquete 1 Longitud

19.500 cm

Peso del empaque (Lbs)

1.264 kg

Tipo de unidad de paquete 2

P06

Número de unidades en el paquete 2

33

Paquete 2 Altura

72.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

58.000 kg

Garantía (en meses)

18
