SCHNEIDER

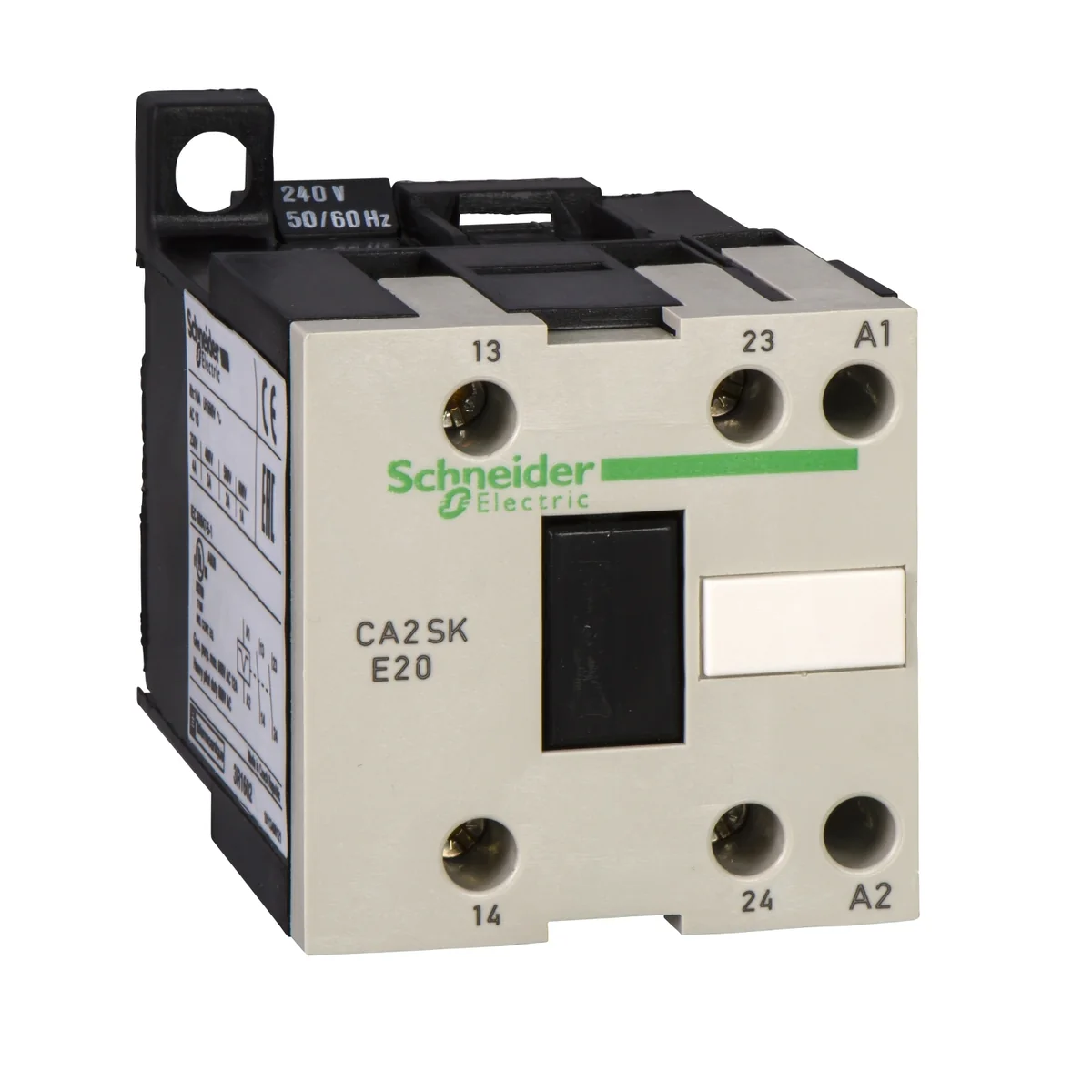

Contactor Auxiliar 10A 220VAC 2NA Tesys CA2SKE20M7
SKU TMP-20260625084338 · Unidad base: unit
Tesys SK mini-relé de control, con contactos alternos, 2 contactos (2NA), 10A/690V, para control de cargas electromagnéticas AC-15/DC-13. Está provisto de un circuito de control de 220V 50/60Hz CA, conexión por terminales de tornillo Para velocidades de operación de hasta 20 ciclos/min y temperatura ambiente -20/+50°C, brinda alta confiabilidad y durabilidad. Compacto (27 mm de anchura), para sujeción en carril DIN de 35 mm. Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC), producto Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Nombre del Producto
- TeSys CASK
- Tipo de Producto o Componente
- Reles de control
- Nombre Corto del Dispositivo
- CA2SKE
- aplicación del contactor
- Circuito de control
- Categoría de empleo
- AC-15 DC-13
- composición de los polos de contacto
- 2 NA
- [Ue] tensión asignada de empleo
- <= 690 V <= 400 Hz
- tipo de circuito de control
- CA en 50/60 Hz
- [Uc] tensión del circuito de control
- 220 V CA 50/60 Hz
- [Ith] corriente térmica convencional
- 10 A (at 55 °C)
- fusible asociado
- 10 A gL conforming to VDE 0664 10 A gL conforming to IEC 60947
- [Ui] tensión asignada de aislamiento
- 690 V acorde a IEC 60947 690 V acorde a VDE 0110 gr C 690 V acorde a BS 5424 690 V acorde a UL 508 690 V acorde a CSA C22.2 No 14
- Tipo de montaje
- Carril Placa
- conexiones - terminales
- Terminales de fijación por tornillo 1 cable(s) 1.5…6 mm²sólido Terminales de fijación por tornillo 2 cable(s) 1.5…4 mm²sólido Terminales de fijación por tornillo 1 cable(s) 0.5…6 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 1 cable(s) 0.35…6 mm²Flexible con Terminales de fijación por tornillo 2 cable(s) 0.35…1.5 mm²Flexible con Terminales de fijación por tornillo 2 cable(s) 0.35…2.5 mm²Flexible sin extremidad de cable
- par de apriete
- 0.8 N.m - en Terminales de fijación por tornillo pozidriv No 1
- límites de tensión del circuito de control
- Desconexión: 0.2...0.75 Uc (at Operactiva: 0.85...1.1 Uc (at <50 °C)
- duración de maniobra
- 6...8 ms desact. bobina y apertura NA 7...14 ms activ. de bobina y cierre NA
- Endurancia mecánica
- 10 Mcycles
- índice de funcionamiento máximo
- 1200 cyc/h
- Consumo a la llamada en VA
- 23 VA (at 20 °C)
- consumo de mantenimiento en VA
- 4.9 VA (at 20 °C)
- disipación de calor
- 1.5 W
- altura
- 58 mm
- anchura
- 45 mm
- profundidad
- 68 mm
- Peso del producto
- 0.132 kg
- normas
- EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1
- Certificaciones de Producto
- Esquema CB cULus EAC CE UKCA
- Grado de protección IP
- 410
- tratamiento de protección
- TC acorde a IEC 60068
- Temperatura ambiente de funcionamiento
- -20…50 °C
- Temperatura ambiente de almacenamiento
- -50…70 °C
- altitud máxima de funcionamiento
- 2000 m sin reducción de la potencia nominal
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.9 cm
- Paquete 1 Ancho
- 6.0 cm
- Paquete 1 Longitud
- 4.8 cm
- Peso del empaque (Lbs)
- 181.0 g
- Tipo de unidad de paquete 2
- S01
- Número de unidades en el paquete 2
- 24
- Paquete 2 Altura
- 15.0 cm
- Paquete 2 Ancho
- 15.0 cm
- Paquete 2 Longitud
- 40.0 cm
- Paquete 2 Peso
- 4.577 kg
- Garantía (en meses)
- 18
