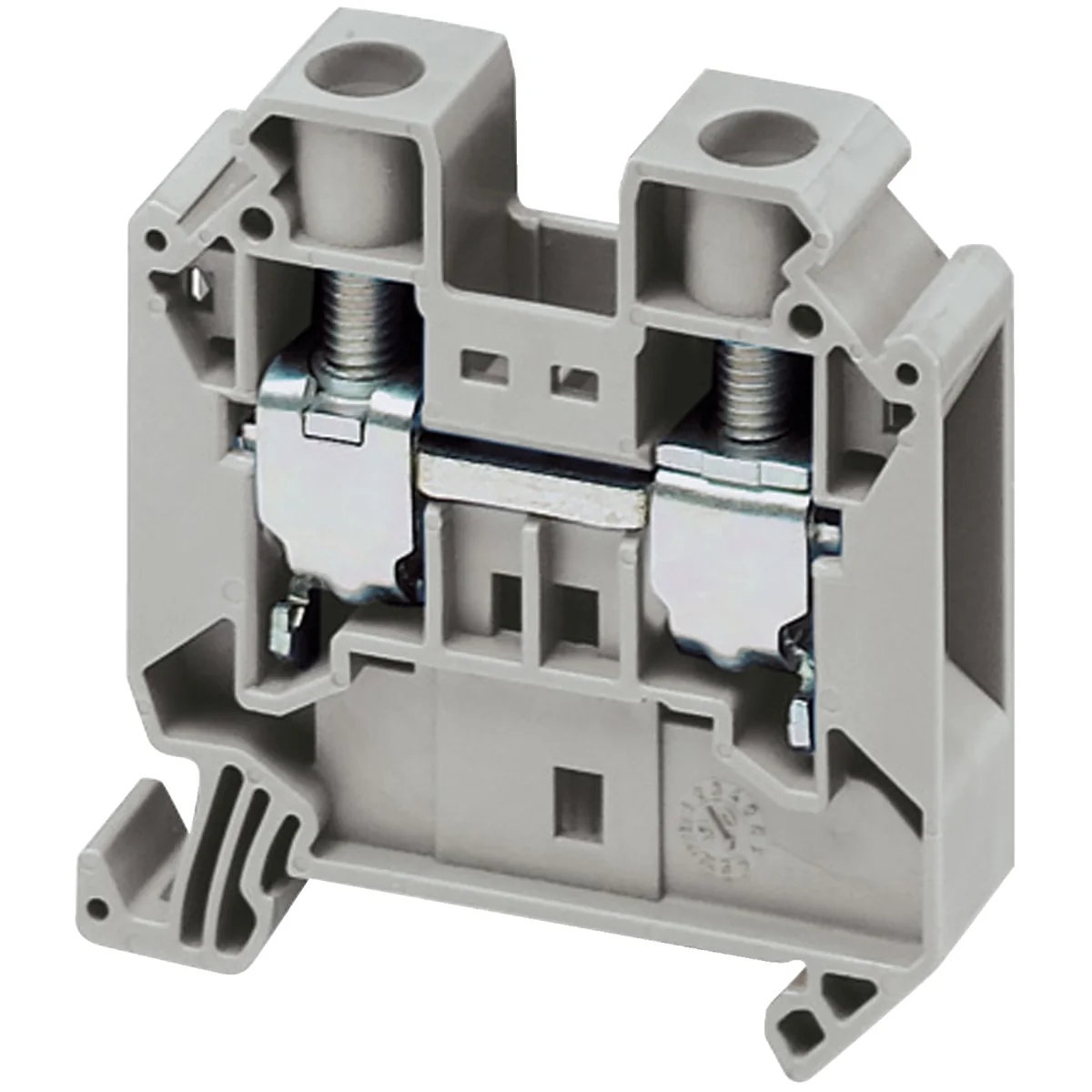

Bornera Conexion Universal Gris 16MM2 Linergy NSYTRV162 Schneider
SKU TMP-20260703104557 · Unidad base: unit
Linergy TR es un bloque de terminales para Linergy. Pertenece al bloque de terminales de paso lineal con sección nominal de 16 mm². La tensión nominal de funcionamiento es de 600V, conforme a CSA/cURus, 1000V conforme a EN/IEC 60947-7-1 y 690V conforme a ATEX Exe II Ex II 2 GD. La corriente nominal es de 76 A, conforme a EN/IEC 60947-7-1, 85 A, conforme a CSA/cURus y 22 A conforme a ATEX Exe II Ex II 2 GD. Tiene tratamiento de superficie gris. Montaje mediante conexión de clip y lateralmediante terminales de borne atornillado de 1x1 de un solo nivel. Podría ser conexión y desconexión por destornillador. Es compatible con los armarios de espacio para Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Se vende en un montón de 50 unidades. La temperatura ambiente para operar es de -40 a 130 °C, de acuerdo con IEC 60216-1 y VDE 0304-T21. Certificación multiestándar (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Cumple con Green Premium (RoHS/REACH).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Linergy
- Nombre del Producto
- Linergy TR
- Tipo de Producto o Componente
- Bloque de terminales
- Nombre Corto del Dispositivo
- TRV
- Categoría de accesorios / repuestos
- Accesorio de conexión
- tipo de bloque de terminales
- Paso
- nivel de bornas
- 1
- tipo de montaje
- Ajustable en clip
- sección transversal nominal
- 16 mm²
- longitud
- 55.5 mm
- Color
- Gris
- cantidad por juego
- Juego de 50
- anchura
- 12.2 mm
- altura
- 55 mm
- conexiones - terminales
- 1 x terminal de tornillo, estado 1 hacia arriba - tipo de cable: M5) 1 x terminal de tornillo, estado 1 hacia abajo - tipo de cable: M5)
- Número de conexiones
- 2
- posición de conexión
- De lado
- número de entrada de medición
- 2
- sección transversal de cable
- 0.2…10 mm², Flexible cable Con terminal 0.2…16 mm², sólido cable Con terminal 1.5…25 mm², sólido cable Sin terminal 1.5…25 mm², Flexible cable Sin terminal
- par de apriete
- 2.5…3 N.m
- longitud de cable pelado para conectar bornas
- 14 mm
- tipo de herramienta
- Conexión, estado 1 destornillador Desconexión, estado 1 destornillador
- [Ue] tensión asignada de empleo
- 1000 V acorde a EN/IEC 60947-7-1 600 V CSA 600 V UL
- corriente nominal (In)
- 76 A acorde a EN/IEC 60947-7-1 85 A UL 85 A CSA
- material
- Poliamida 6/6: caja aislante Aleación de cobre: conector y tornillo Aleación de cobre: enlace de conexión Acero al cromo-níquel: resorte
- 2 en armario
- 0.01 a 1 MHz acorde a IEC 60250 0.01 a 1 MHz acorde a VDE 0303-T4
- almohadilla plana
- 3.7 a 1 MHz
- resistividad
- 10000 MΩ.m acorde a IEC 60093 10000 MΩ.m acorde a VDE 0303-T30
- resistencia de superficie
- 1000 GOhm acorde a IEC 60093 1000 GOhm acorde a VDE 0303-T30
- resistencia al desplazamiento
- 500 CTI (> 400 kB) acorde a IEC 60093 500 CTI (> 400 kB) acorde a VDE 0303-T30
- resistencia a las llamas
- V0, grosor0.8 mm acorde a UL 94
- Peso del producto
- 30 g
- compatibilidad de gama
- PrismaSeT P Prisma G PrismaSet HD PrismaSeT Palt PanelSeT Mureva PrismaSeT XS TeSys
- Compatibilidad del producto
- Armarios Spacial
- Certificaciones de Producto
- DNV VDE GL UL CSA
- fuerza dieléctrica
- 1000 V acorde a IEC 60243-1
- temperatura ambiente de funcionamiento
- -40…130 °C acorde a IEC 60216-1 -40…130 °C acorde a VDE 0304-T21
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.200 cm
- Paquete 1 Ancho
- 5.500 cm
- Paquete 1 Longitud
- 5.500 cm
- Peso del empaque (Lbs)
- 29.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 50
- Paquete 2 Altura
- 9.500 cm
- Paquete 2 Ancho
- 11.500 cm
- Paquete 2 Longitud
- 36.100 cm
- Paquete 2 Peso
- 1.538 kg
- Tipo de unidad de paquete 3
- S06
- Número de unidades en el paquete 3
- 2400
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 87.496 kg
- Garantía (en meses)
- 18
