Rele Termico 90-150A, 1NA+1NC P/ F115-185 LR9F5369 Schneider
SKU LR9F5369 · Unidad base: unit

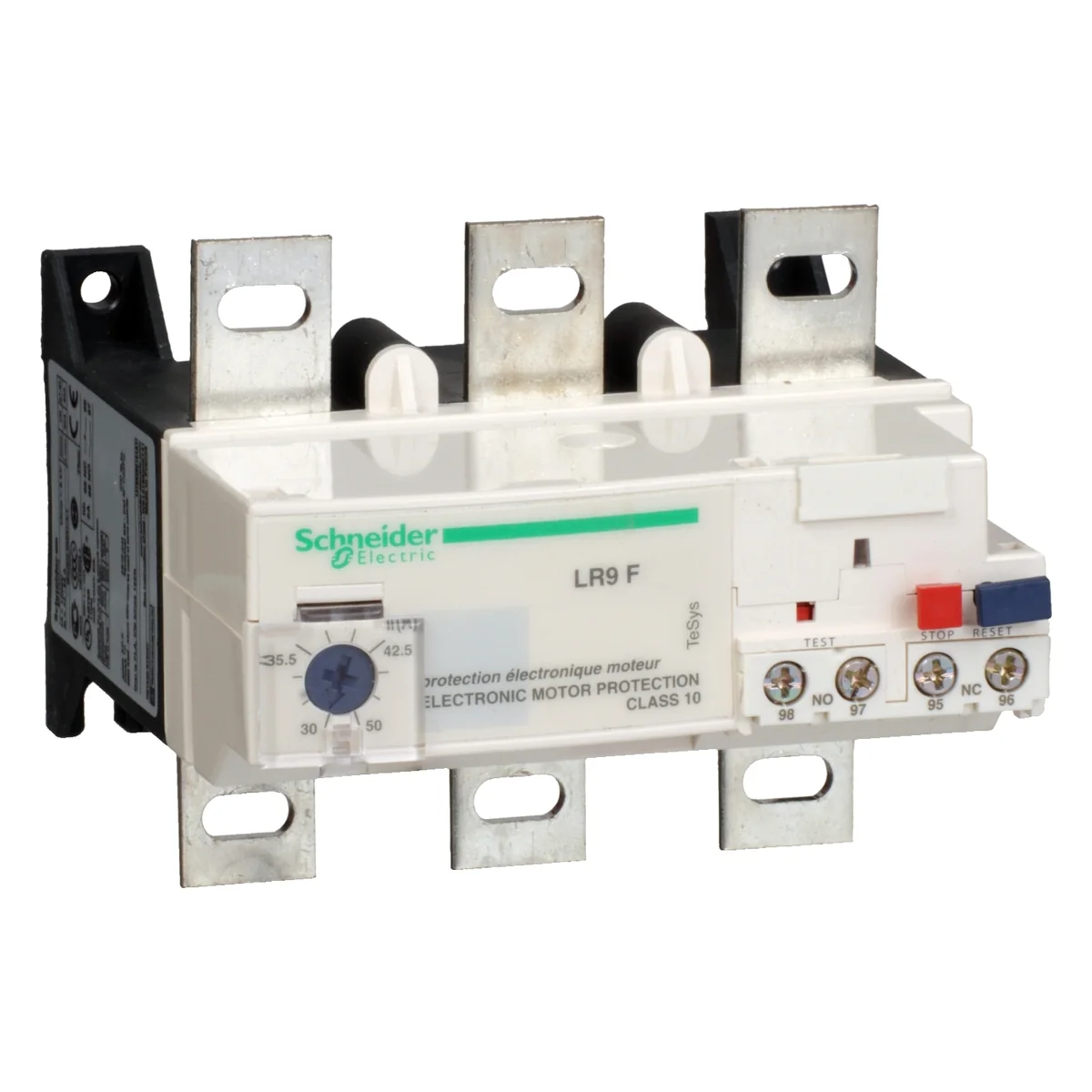

relé de sobrecarga electrónica TeSys LR9F, rango de ajuste térmico 90-150 A, clase 10, para protección de los motores 55-75kW@400V. para montarse directamente por debajo de un contactor de 3 polos TeSys F LC1 F115, F150, F185, se recomienda el uso de una placa de montaje de soporte LA7F901 (se vende por separado). La protección del motor incluye sobrecarga térmica de motores de 1 y 3 fases, fallo de fase, desequilibrio de fases, tiempos de arranque prolongados y condiciones de rotor estancado. En la parte frontal del relé, dispone de un regulador de ajuste térmico, botones para test, stop y reset, un indicador de disparo, contactos auxiliares de disparo 1NA+1NC. Certificación conforme a varios estándares (IEC, UL, CSA, CCC, naval) y Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Nombre del Producto
- TeSys LRF
- Nombre Corto del Dispositivo
- LR9F
- Tipo de Producto o Componente
- Reles electrónico de sobrecarga térmica
- aplicación del relé
- Protección del motor
- Compatibilidad del producto
- LC1F115...LC1F189
- tipo de red
- CA
- clase de disparo por sobrecarga
- Clase 10 acorde a IEC 60947-4
- rango de ajustes de protección térmica
- 90…150 A
- Frecuencia de Red
- 50/60 Hz
- soporte de montaje
- Directo en o contactor Placa
- umbral de disparo
- 1,12 +/- 0,06 In desconexión acorde a IEC 60947-4-1
- resistencia a sobretensiones
- 4 kV acorde a IEC 61000-4-5
- Tipo y composición de contactos
- 1 NA + 1 NC
- [Ith] corriente térmica convencional
- 5 A para circuito de control
- [Ue] tensión asignada de empleo
- 1000 V CA 50/60 Hz para circuito de alimentación acorde a VDE 0110 gr C
- [Ui] tensión asignada de aislamiento
- Circuito de alimentación, estado 1 1000 V CA acorde a IEC 60947-4
- [Uimp] Tensión de impulso asignada (BIL)
- 8 kV acorde a IEC 60947-1
- sensibilidad de fallo de fase
- Desconexión en 4 s +/- 20% acorde a IEC 60947-4-1
- rearme
- Rearme manual en reles frontal
- tipo de control
- Dial Blanco ajuste de corriente de carga completa Test button ((*)) rojo Pulsador rojo Reajuste Pulsador parada
- Señalización local
- Indicador de disparo
- compensación de temperatura
- -20…70 °C
- Consumo de corriente
- <= 5 mA Sin carga
- capacidad de conmutación de la alarma
- 0...150 mA
- caída de tensión máxima
- <2.5 V estado cerrado
- conexiones - terminales
- Circuito de control, estado 1 Terminales de fijación por tornillo 1 cable 0.75…2.5 mm² - rigidez del cable Flexible - Con terminal Circuito de control, estado 1 Terminales de fijación por tornillo 1 cable 0.75…2.5 mm² - rigidez del cable sólido Circuito de control, estado 1 Terminales de fijación por tornillo 1 cable 0.75…4 mm² - rigidez del cable Flexible - Sin terminal Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable 1…1.5 mm² - rigidez del cable Flexible - Con terminal Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable 1…2.5 mm² - rigidez del cable Flexible - Sin terminal Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable 1 mm² - rigidez del cable sólido Circuito de alimentación, estado 1 terminales cerrados M8
- tightening torque ((*))
- Circuito de control, estado 1 1.2 N.m en Terminales de fijación por tornillo Circuito de alimentación, estado 1 18 N.m en Terminales de fijación por tornillo
- altura
- 96 mm
- anchura
- 115 mm
- profundidad
- 123.5 mm
- Peso del producto
- 0.885 kg
- Normas
- VDE 0664 IEC 60255-17 IEC 60947-4-1 IEC 60255-8 EN 60947-4-1
- Certificaciones de Producto
- UL CSA UKCA
- tratamiento de protección
- TH
- grado de protección IP
- IP20 conforming to IEC 60529 IP20 conforming to VDE 0106
- temperatura ambiente de funcionamiento
- -20…55 °C acorde a IEC 60255-8
- Temperatura ambiente de almacenamiento
- -40…85 °C
- altitud máxima de funcionamiento
- <= 2000 m sin disminución
- resistencia al fuego
- 850 °C acorde a IEC 60695-2-1
- resistencia mecánica
- Impactos, estado 1 13 Gn for 11 ms acorde a IEC 60068-2-7 Vibraciones 5...300 Hz, estado 1 2 Gn acorde a IEC 60068-2-6
- fuerza dieléctrica
- 6 kV 50 Hz acorde a IEC 255-5
- compatibilidad electromagnética
- Resistencia a descarga electrostática, estado 1 6 kV en modo indirecto acorde a IEC 61000-4-2 Resistencia a descarga electrostática, estado 1 8 kV en aire acorde a IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético, estado 1 10 V/m acorde a IEC 61000-4-3 Prueba de inmunidad ante oscilaciones rápidas, estado 1 2 kV acorde a IEC 61000-4-4
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 15.000 cm
- Paquete 1 Ancho
- 16.000 cm
- Paquete 1 Longitud
- 13.600 cm
- Peso del empaque (Lbs)
- 866.000 g
- Tipo de unidad de paquete 2
- S04
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 40.000 cm
- Paquete 2 Longitud
- 60.000 cm
- Paquete 2 Peso
- 11.300 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 48
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 56.996 kg
- Garantía (en meses)
- 18
