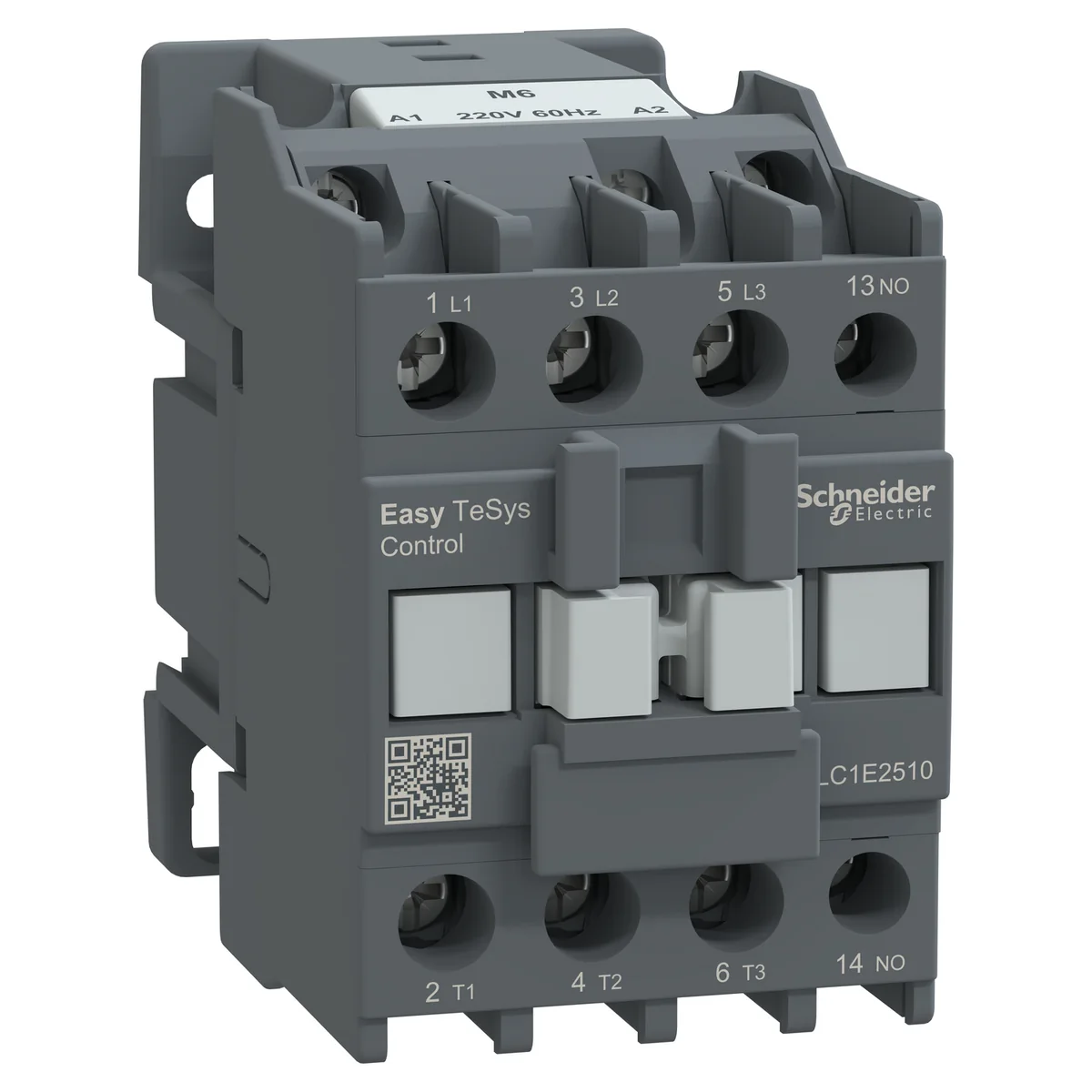

Contactor Potencia Magnetico 3P 25A AC3 220VAC 1NA Easypact LC1E2510M6

Características del producto

Gama

Easy TeSys

Gama de producto

Easy TeSys Control

Tipo de Producto o Componente

Conector

Nombre Corto del Dispositivo

LC1E

aplicación del contactor

Control del motor Carga resistiva

Categoría de empleo

AC-3 AC-3e AC-1

Número de Polos

3P

[Ue] tensión asignada de empleo

Circuito de alimentación, estado 1 <= 690 V CA 50/60 Hz

[Ie] corriente asignada de empleo

25 A (at 25 A (at 32 A (at <55 °C) at <= 440 V CA AC-1 for circuito de alimentación

[Uc] tensión del circuito de control

220 V CA 60 Hz

potencia del motor en kW

5.5 kW at 220/230 V CA 50/60 Hz 11 kW at 380/400 V CA 11 kW at 415 V CA 11 kW at 500 V CA 11 kW at "660/690 V" CA 15 kW at 660...690 V

composición de los polos de contacto

3 NA

[Ith] corriente térmica convencional

32 A (at 55 °C) for circuito de alimentación

Irms poder de conexión nominal

325 A at 440 V CA for circuito de alimentación conforming to IEC 60947-4-1

poder asignado de corte

212.5 A at 440 V for circuito de alimentación conforming to IEC 60947

[Icw] Corriente temporal admisible

240 A 40 °C - 10 s for circuito de alimentación 120 A 40 °C - 60 s for circuito de alimentación 50 A 40 °C - 60 ms for circuito de alimentación

fusible asociado

40 A gG at 10 A gG at <= 690 V for auxiliary contact circuit conforming to IEC 60947-5-1

impedancia media

2.5 mOhm - Ith 32 A 50 Hz for circuito de alimentación

potencia disipada por polo

1.6 W AC-3 3.2 W AC-1

[Ui] tensión asignada de aislamiento

690 V acorde a IEC 60947-4-1

Categoría de sobretensión

III

Grado de contaminación

3

[Uimp] Tensión asignada de resistencia a los choques

6 kV bobina no conectada al circuito de alimentación acorde a IEC 60947

Endurancia mecánica

10000000 Ciclos

durabilidad eléctrica

1200000 Ciclos AC-3 350000 Ciclos AC-1

tipo de circuito de control

CA en 60 Hz

límites de tensión del circuito de control

0.85...1.1 Uc (-5…55 °C):operactiva 60 Hz 0.3...0.6 Uc (-5…55 °C):desconexión 60 Hz

Consumo a la llamada en VA

95 VA 50 Hz cos phi 0.75 (at 20 °C) 95 VA 60 Hz cos phi 0.75 (at 20 °C)

consumo de mantenimiento en VA

8.3 VA 50 Hz cos phi 0.3 (at 20 °C) 8.5 VA 60 Hz cos phi 0.3 (at 20 °C)

disipación de calor

2…3 W for circuito de control

duración de maniobra

12...22 ms con cierre 4...19 ms con apertura

índice de funcionamiento máximo

1800 cyc/h en <60 °C

conexiones - terminales

Circuito de alimentación: Terminales de fijación por tornillo 1 1…6 mm² - cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1…4 mm² - cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1.5…10 mm² - cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1.5…6 mm² - cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1.5…10 mm² - cable stiffness: sólido Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1.5…6 mm² - cable stiffness: sólido Sin terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² - cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² - cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² - cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² - cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² - cable stiffness: sólido Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² - cable stiffness: sólido Sin terminal

par de apriete

Circuito de control, estado 1 1.2 N.m Circuito de alimentación, estado 1 1.5 N.m

composición de los contactos auxiliares

1 NA

tensión mínima de conmutación

17 V for auxiliary contact circuit

corriente mínima de conmutación

5 mA for auxiliary contact circuit

resistencia de aislamiento

> 10 MOhm for auxiliary contact circuit

tiempo de no superposición

1.5 ms en excitación guaranteed between NC and NO contact 1.5 ms en desexcitación guaranteed between NC and NO contact

Tipo de montaje

Placa Carril DIN

normas

EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048.4 GB/T 14048.5 EN/IEC 60335-1:Clause 30.2 EN/IEC 60335-2-40:Annex JJ IS/IEC 60947-1 IS/IEC 60947-4-1 IS/IEC 60947-5-1

Certificaciones de Producto

Esquema CB CCC CE EAC BIS

Grado de protección IP

410 acorde a IEC 60529

tratamiento de protección

TH (grado contaminación 3) acorde a IEC 60068-2-30 test Db

temperatura ambiente admisible alrededor del dispositivo

-20…70 °C a Uc -60…80 °C almacenamiento -5…55 °C operación

altitud máxima de funcionamiento

3000 m sin reducción de la potencia nominal

resistencia al fuego

850 °C acorde a IEC 60695-2-1

resistencia mecánica

Vibraciones contactor abierto - tipo de cable: 1.5 Gn, 5...300 Hz) Vibraciones conector cerrado - tipo de cable: 3 Gn, 5...300 Hz) Impactos conector cerrado - tipo de cable: 10 Gn para 11 ms) Impactos contactor abierto - tipo de cable: 6 Gn para 11 ms)

altura

74 mm

anchura

45 mm

profundidad

85 mm

Peso del producto

0.36 kg

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

8.68 cm

Paquete 1 Ancho

7.4 cm

Paquete 1 Longitud

4.82 cm

Peso del empaque (Lbs)

359 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

36

Paquete 2 Altura

15 cm

Paquete 2 Ancho

30 cm

Paquete 2 Longitud

40 cm

Paquete 2 Peso

13.332 kg

Garantía (en meses)

18
