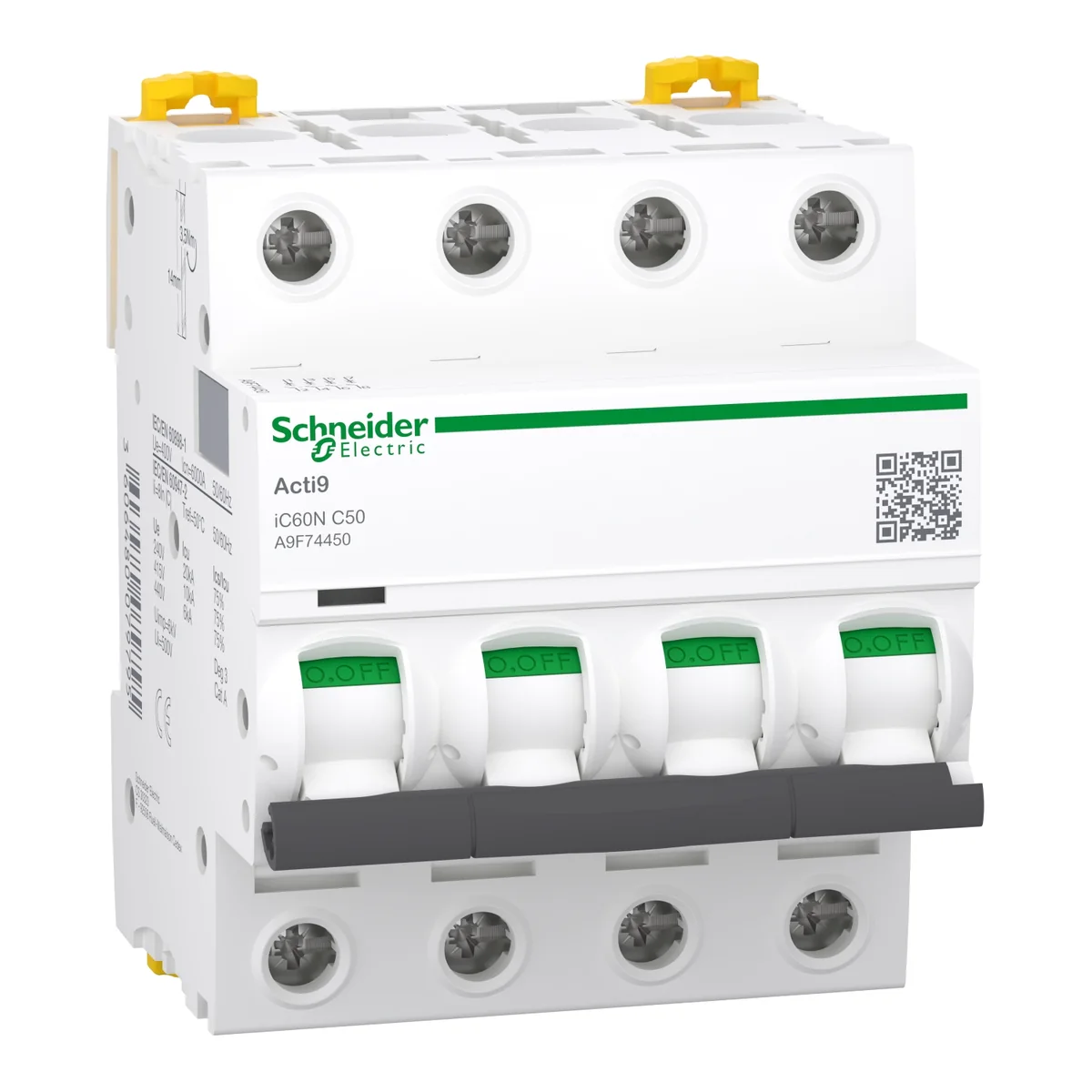

Interruptor Aut Termomag P/Riel 4P 50A 230/440VAC 20/6KA IC60N A9F74450
SKU TMP-20260826124017 · Unidad base: unit
Este Acti9 iC60N es un interruptor automático en miniatura de baja tensión (MCB). Se trata de un interruptor automático 4P con 4 polos protegidos, corriente nominal 50 A y curva de disparo C. El poder nominal de corte de cortocircuito llega a 20 kA a 220 V CA hasta 240 V CA conforme al estándar EN/IEC 60947-2 y 6000 A a 400 V CA conforme al estándar EN/IEC 60898-1. Cumple tanto la norma industrial EN/IEC 60898-1 como la norma residencial EN/IEC 60947-2. Este pequeño interruptor automático protege los circuitos contra cortocircuitos y corrientes de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su tira verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión nominal de aislamiento Ui es de 500 V CA. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el coste de la protección del circuito aguas abajo. El producto se puede encliquetar en un riel DIN. Su ancho es de 8 partes de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 72 x (Alt.) 85 x (Prof.) 78,5 mm. El peso es de 0,5 kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 y IP40 en carcasa. La temperatura de funcionamiento es de -35 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti9 iC60
- Tipo de Producto o Componente
- Interruptor automático en miniatura
- Nombre Corto del Dispositivo
- IC60N
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 4P
- número de polos protegidos
- 4
- corriente nominal (In)
- 50 A
- tipo de red
- DC CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- categoría de utilización
- Categoría A acorde a EN/IEC 60947-2
- apto para seccionamiento
- Sí acorde a EN/IEC 60898-1 Sí acorde a EN/IEC 60947-2
- Normas
- EN/IEC 60947-2 EN/IEC 60898-1
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 12...133 V CA 50/60 Hz 220…240 V CA 50/60 Hz 380...415 V CA 50/60 Hz 440 V CA 50/60 Hz <= 250 V DC
- límite de enlace magnético
- 8 x In +/- 20%
- poder de corte
- 36 kA Icu en 12...133 V CA 50/60 Hz acorde a EN/IEC 60947-2 20 kA Icu en 220…240 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 6000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1
- [Ics] poder de corte en servicio
- 27 kA 75 % x Icu at 12...133 V CA 50/60 Hz conforming to EN/IEC 60947-2 15 kA 75 % x Icu at 220…240 V CA 50/60 Hz conforming to EN/IEC 60947-2 7.5 kA 75 % x Icu at 380...415 V CA 50/60 Hz conforming to EN/IEC 60947-2 4.5 kA 75 % x Icu at 440 V CA 50/60 Hz conforming to EN/IEC 60947-2 10 kA 100 % x Icu at <= 250 V DC conforming to EN/IEC 60947-2
- clase de limitación
- 3 acorde a EN/IEC 60898-1
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz acorde a EN/IEC 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a EN/IEC 60947-2
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- Señalización local
- Indicador de disparo
- tipo de montaje
- Ajustable en clip Embarrado tipo peine extraíble instalado
- Tipo de montaje
- Carril DIN de 35 mm
- compatibilidad de bloque de distribución de embarrado tipo peine
- Arriba o abajo, estado 1 SÍ
- paso interpolar
- 18 mm entre fases
- pasos de 9 mm
- 8
- altura
- 85 mm
- anchura
- 72 mm
- profundidad
- 78.5 mm
- Peso del producto
- 0.5 kg
- Color
- Blanco
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 10000 Ciclos
- conexiones - terminales
- Terminal simple (arriba o abajo) , for 1 cable(s) , 1…35 mm², rígido, cobre Terminal simple (arriba o abajo) , for 3.0 cable(s) , 16 mm², rígido, cobre, with accessory Terminal simple (arriba o abajo) , for 1.0 cable(s) , 50 mm², rígido, aluminio, with accessory Terminal simple (arriba o abajo) , for 1.0 cable(s) , 1…25 mm², Flexible, cobre Terminal simple (arriba o abajo) , for 1.0 cable(s) , 1…25 mm², flexible con terminal, cobre Terminal simple (arriba o abajo) , for 1.0 cable(s) , Flexible, cobre o aluminio, with ring terminal and accessory Terminal simple (arriba o abajo) , for 3 cable(s) , 10 mm², Flexible, cobre, with accessory
- longitud de cable pelado para conectar bornas
- 14 mm for arriba o abajo connection
- par de apriete
- 3.5 N.m arriba o abajo
- protección contra fugas a tierra
- Bloque independiente
- grado de protección IP
- IP20 acorde a IEC 60529 "IP40" en envolvente modular clase II) acorde a IEC 60529
- Grado de contaminación
- 3 acorde a EN/IEC 60947-2
- Categoría de sobretensión
- IV
- tropicalización
- 2 acorde a IEC 60068-1
- humedad relativa
- 95 % en 55 °C
- altitud máxima de funcionamiento
- 0...2000 m
- Temperatura ambiente de funcionamiento
- -35…70 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.000 cm
- Paquete 1 Ancho
- 7.500 cm
- Paquete 1 Longitud
- 9.500 cm
- Peso del empaque (Lbs)
- 516.300 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 3
- Paquete 2 Altura
- 8.000 cm
- Paquete 2 Ancho
- 10.000 cm
- Paquete 2 Longitud
- 22.500 cm
- Paquete 2 Peso
- 1.608 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 33
- Paquete 3 Altura
- 30 cm
- Paquete 3 Ancho
- 30 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 17.696 kg
- Garantía (en meses)
- 18
